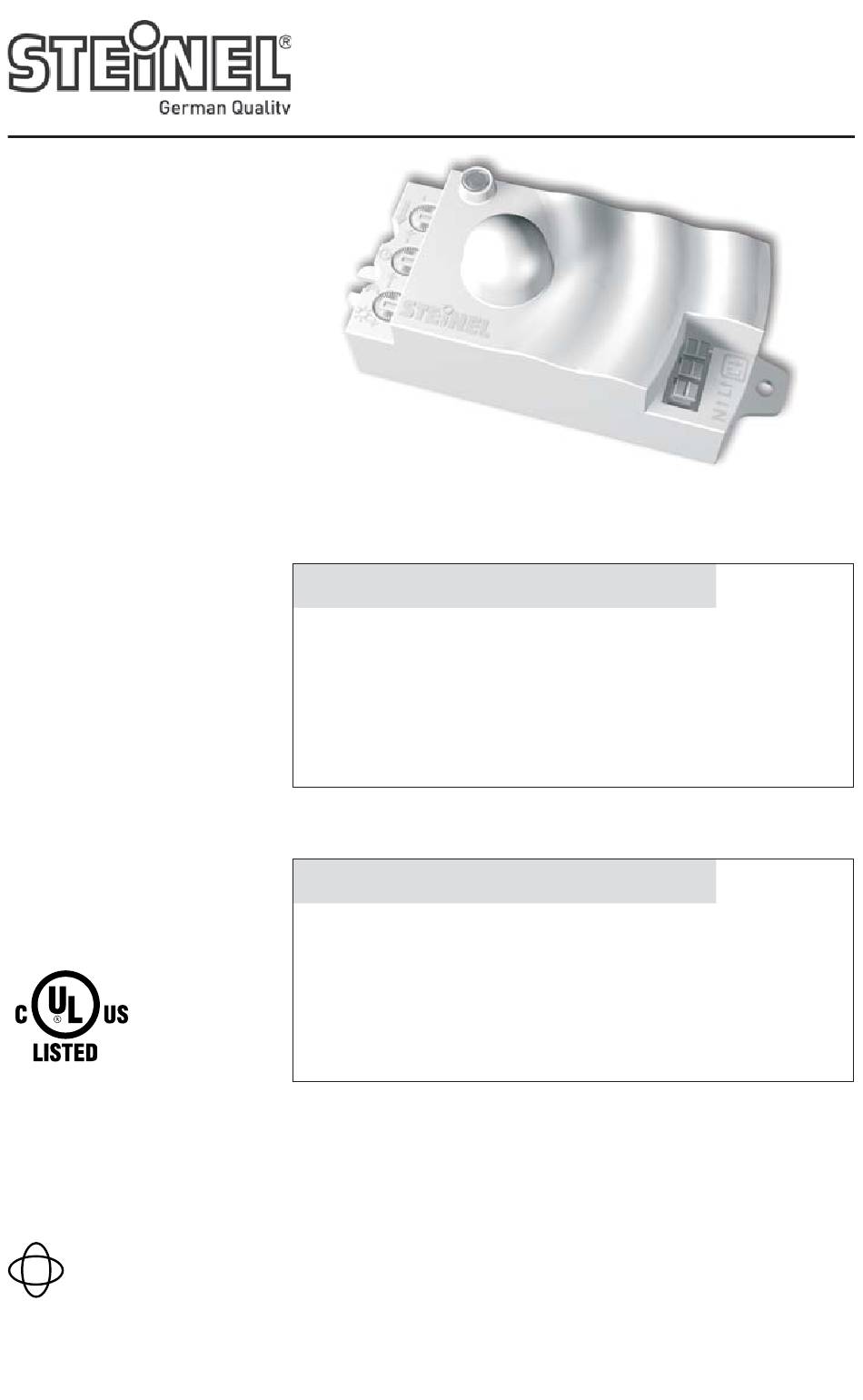

- Page 1 HFLUM2-120 English Installation Instructions Fixture Integrated Sensor Module Français Consignes d’installation Module de détecteur intégré dans luminaire FCC ID - W8J8303 IC - 8529A-8303 RoHS Compliant Made in Romania...
- Page 2 OEM components such as ballast and lamp types. All components should be tested for complete compatibility as a system. • The HFLUM2-120 is a UL/CUL Listed open type device that requires installation in a fi xture or listed junction box or enclosure.
-
Page 3: Product Overview

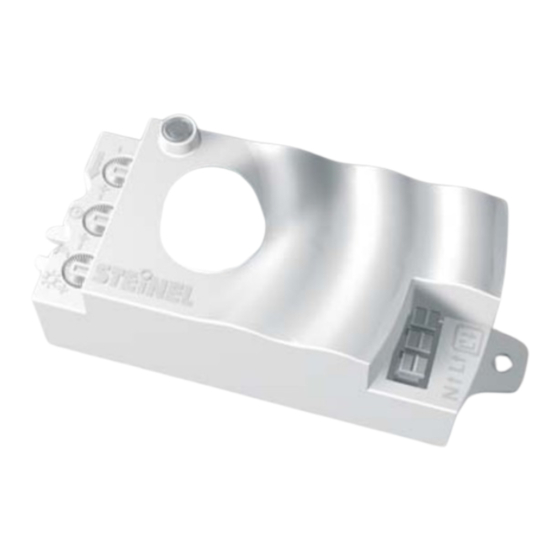

60Hz 5.8 GHz 360° Product description The HFLUM2-120 is a line voltage The HFLUM2-120 emits high frequency occupancy sensor module that installs in electromagnetic waves (5.8 GHz). a fi xture, adding energy saving lighting Movement in the controlled area causes a control in each fi... - Page 4 (interference, refl ections, attenuation). polycarbonate, plastic or glass. Metal will obstruct the high frequency signal. Mounting • Mounting screw holes are 3.8 inches (97 mm) apart. 107 mm 4.2” 97 mm 3.8” www.steinel.net (800) 852-4343...
- Page 5 Operation The HFLUM2-120 operates by turning Surge protection lights on automatically when occupancy Every sensor contains built in surge is detected and off when the space is left protection. This feature will reset the vacant and the time delay has elapsed.
- Page 6 Setup & Commissioning Coverage size The HFLUM2-120 coverage is 360° and its reach ranges from 3.3 to 26 feet (see next page for reach/sensitivity adjustment). Actual coverage may vary depending on luminaire confi guration and 3.3 - 26 ft environmental conditions.
- Page 7 Time delay is the period of time lights remain on after the last detection. Adjustment ranges from 30 sec (factory setting) to 30 min. The adjusting screw turned fully counter- clockwise means the shortest time and fully clockwise means the longest. The www.steinel.net (800) 852-4343...
-
Page 8: Troubleshooting
STEINEL for consequential against defects in material or workmanship damages arising out of or in connection with for a period of fi ve years. STEINEL will the use or performance of this product or replace or repair the item provided that it... - Page 9 Tester tous les composants afi n de vérifi er leur compatibilité totale en tant que système. • Le HFLUM2-120 est un dispositif de type ouvert classé UL/CUL exigeant une installation dans une boîte de jonction ou un boîtier.
-
Page 10: Spécifications
5,8 GHz 60 Hz 360° naire Description du produit Le HFLUM2-120 est un module de Le HFLUM2-120 émet des ondes détecteur de présence à tension de ligne électromagnétiques à hyper fréquence qui s'installe dans un luminaire, ajoutant (5,8 GHz). Tout mouvement dans la zone une commande de l'éclairage synonyme... - Page 11 Le métal gêne le signal à hyper fréquence. Montage • Les trous des vis de montage sont séparés de 3,8 pouces (97 mm). 107 mm 4.2” 97 mm 3.8” www.steinel.net (800) 852-4343...
- Page 12 Fonctionnement Le HFLUM2-120 fonctionne en allumant Protection contre les surtensions les lumières automatiquement quand une Chaque détecteur contient une présence est détectée et en les éteignant protection contre les surtensions lorsque l'espace est laissé vide et que la intégrée. Cette fonction réinitialise l'unité...
- Page 13 Confi guration et mise en service Étendue de la couverture La couverture du HFLUM2-120 est de 360° et sa portée va de 3,3 à 26 pieds (1 à 8 m) (voir la page suivante pour le réglage de la portée/sensibilité). La couverture effective peut varier en fonction de la confi...
- Page 14 Le réglage va de 30 s (réglage en usine) à 30 min. La vis de réglage tournée dans le sens contraire des aiguilles d'une montre, en effectuant une rotation complète, signifi e www.steinel.net (800) 852-4343...
- Page 15 Garantie STEINEL America garantit ses produits obligation ou responsabilité pour les contre les défauts de matériaux et de main dommages consécutifs occasionnés par d'œuvre pendant une période de cinq ans.
- Page 16 STEINEL America Inc. 9O51 Lyndale Avenue South USA - Bloomington, MN 55420 Tel: +1-952-888-5950 Fax: +1-952-888-5132 www.steinel.net...
