Grundfos DMM Series Installation And Operating Instructions Manual

Table of Contents
  • Deutsch

    • 1 Sicherheitshinweise

      • Allgemeines
      • Kennzeichnung von Hinweisen
      • Personalqualifikation und -Schulung
      • Sicherheitsbewußtes Arbeiten
        • Betriebsanleitung
    • 2 Allgemeines

      • Eigenmächtiger Umbau und Ersatzteil- Herstellung
      • Sicherheitshinweise für den Betreiber/Bediener
      • Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten
      • Unzulässige Betriebsweisen
      • Verwendungszweck
        • Betriebsanleitung
      • Typenschlüssel, DMM 4 bis
      • Typenschlüssel, DMM 440 bis
      • Abmessungen
      • Betriebsbedingungen
      • Elektrische Motordaten
      • Förderkennlinien
    • 3 Technische Daten, DMM 4 bis

      • Abmessungen
      • Betriebsbedingungen
      • Elektrische Motordaten
      • Förderkennlinien
    • 4 Technische Daten, DMM 440 bis

      • Dosierung von Chemikalien
    • 5 Montage

      • Montage der Pumpe
      • Vorsichtsmaßnahmen
      • Installationsbeispiel
      • Anlagenkomponenten
      • Elektrischer Anschluß
    • 6 Hublängeneinstellung

    • 7 Inbetriebnahme

      • Membranwechsel
    • 8 Wartung

    • 9 Service

      • Servicesätze
      • Verunreinigte Pumpen
    • 10 Störungsübersicht

    • 11 Entsorgung

      • Ersatzteile/Zubehör
  • Français

    • Notice D'installation
    • Clé Typologique, DMM 440 À
    • 2 Caractéristiques Techniques, DMM 4 À

      • Caractéristiques Électriques du Moteur
      • Conditions de Fonctionnement
      • Courbes de Performance
      • Dimensions
    • 3 Caractéristiques Techniques, DMM 440 À

      • Caractéristiques Électriques du Moteur
      • Conditions de Fonctionnement
      • Courbes de Performance
      • Dimensions
    • 4 Installation

      • Installation de la Pompe
      • Précautions
      • Réglementation de Sécurité
      • Exemple D'installation
      • Composants de L'installation
      • Connexions Électriques
    • 5 Réglage de la Longueur de Course

    • 6 Mise en Marche

      • Remplacement de la Membrane
    • 7 Entretien

      • Kit de Maintenance
    • 8 Service

    • 9 Recherche des Pannes

    • 10 Dispositions

  • Italiano

    • 1 Descrizione Generale

      • Applicazioni
      • Condizioni DI Funzionamento
      • Curve Caratteristiche
      • Dati Elettrici del Motore
      • Dimensioni
      • Condizioni DI Funzionamento
      • Curve Caratteristiche
      • Dati Elettrici del Motore
      • Dimensioni
    • 4 Installazione

      • Installazione Della Pompa
        • E Funzionamento
      • Norme DI Sicurezza
      • Precauzioni
      • Esempio DI Installazione
      • Componenti Dell'installazione
    • 5 Regolazione Della Lunghezza Della Corsa

      • Sostituzione Della Membrana
    • 6 Primo Avviamento

    • 7 Manutenzione

    • 8 Assistenza

      • Collegamenti Elettrici
      • Kit DI Ricambi
    • 9 Tabella DI Ricerca Dei Guasti

    • 10 Smaltimento

  • Español

    • 1 Descripción General

      • Aplicaciones
      • Condiciones de Funcionamiento
      • Curvas Características
      • Datos Eléctricos del Motor
      • Dimensiones
      • Condiciones de Funcionamiento
      • Curvas Características
      • Datos Eléctricos del Motor
      • Dimensiones
    • 4 Instalación

      • Instalación de la Bomba
        • Y Funcionamiento
      • Instrucciones de Seguridad
      • Precauciones
      • Ejemplo de Instalación
      • Componentes de la Instalación
    • 5 Ajuste de la Longitud de la Carrera

      • Conexión Eléctrica
      • Kits de Reparación
    • 6 Puesta en Marcha

    • 7 Mantenimiento

    • 8 Reparación

      • Sustitución del Diafragma
    • 9 Localización de Fallos

    • 10 Eliminación

  • Português

    • 1 Descrição Geral

      • Aplicações
        • E Funcionamento
      • Características Do Motor Eléctrico
      • Condições de Funcionamento
      • Curvas de Desempenho
      • Dimensões
      • Características Do Motor Eléctrico
    • 3 Características Técnicas, DMM 440

      • Condições de Funcionamento
      • Curvas de Desempenho
      • Dimensões
    • 4 Instalação

      • Instalação da Bomba
        • E Funcionamento
      • Instruções de Segurança
      • Precauções
      • Exemplo de Instalação
      • Componentes de Instalação
    • 5 Regulação Do Comprimento Do Curso

      • Substituição Do Diafragma
    • 6 Arranque

    • 7 Manutenção

    • 8 Assistência Técnica

      • E Funcionamento
      • Kits de Serviço
      • Ligação Eléctrica
    • 9 Tabela de Identificação de Avarias

    • 10 Eliminação

  • Dutch

    • Afmetingen
    • Bedrijfsomstandigheden
    • Capaciteitscurven
    • Specificaties Van de Elektromotor
    • Installatie

      • Installatie Van de Pomp
      • Veiligheidsinstructies
      • Voorzorgsmaatregelen
      • Installatievoorbeeld
      • Installatie-Onderdelen
      • Elektrische Aansluiting
    • Service

      • Service Kits
      • Vervanging Van Het Membraan
    • In Bedrijf Nemen

    • Instelling Van de Slaglengte

    • Onderhoud

    • Storingstabel

    • Afvalverwerking

  • Svenska

    • Driftsinstruktion
    • Driftsförhållanden
    • Elektriska Motordata
    • Kapacitetskurvor
    • Mått
    • Driftsförhållanden
    • Elektriska Motordata
    • Kapacitetskurvor
    • Mått
    • Installation

      • Förhållningsregler
      • Montering Av Pump
      • Säkerhetsregler
      • Installationsexempel
      • Installationskomponenter
      • Byte Av Membran
      • Elanslutning
    • Inställning Av Slaglängd

    • Idrifttagning

    • Underhåll

    • Service

      • Servicesats
    • Felsökning

    • Destruktion

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

DMM
Variant B
Installation and operating instructions
Montage- und Betriebsanleitung
Notice d'installation et d'entretien
Istruzioni di installazione e funzionamento
Instrucciones de instalación y funcionamiento
Instruções de instalação e funcionamento
­ÂÅÁ½ÃÐ ÃÁÈ¿ÒºÑÒ¿ÑÅÐ È¿Ç ÉÃÇÒÍÓÏÁ½¿Ð
Installatie- en bedieningsinstructies
Monterings- och driftsinstruktion
Asennus- ja käyttöohjeet
Monterings- og driftsinstruktion

Advertisement

Table of Contents
loading

Summary of Contents for Grundfos DMM Series

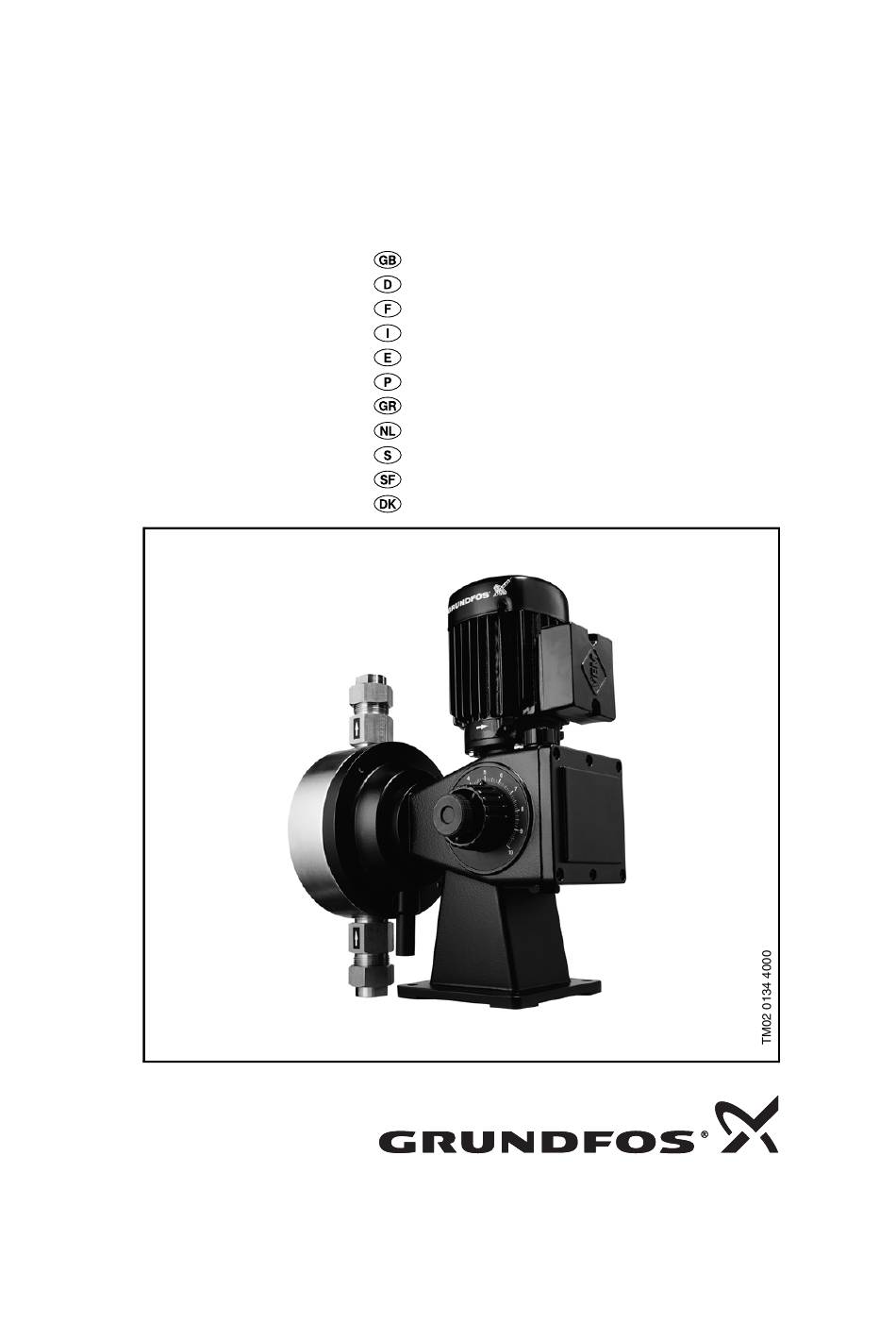

  • Page 1 Variant B Installation and operating instructions Montage- und Betriebsanleitung Notice d’installation et d’entretien Istruzioni di installazione e funzionamento Instrucciones de instalación y funcionamiento Instruções de instalação e funcionamento ­ÂÅÁ½ÃÐ ÃÁÈ¿ÒºÑÒ¿ÑÅÐ È¿Ç ÉÃÇÒÍÓÏÁ½¿Ð Installatie- en bedieningsinstructies Monterings- och driftsinstruktion Asennus- ja käyttöohjeet Monterings- og driftsinstruktion...
