Operating Guide
Thermostatic actuator QT / QTL
QT
ENGLISH
DEUTSCH
MAGYAR
POLSKI
РУССКИЙ
中文
ČESKY
EESTI
LIETUVIŲ K.
LATVISKI
© Danfoss | 2017.05
QTL
Thermostatic actuator QT / QTL
Thermostatischer Stellantrieb QT / QTL
QT / QTL Termosztatikus állítómű
Element termostatyczny QT / QTL
Термостатический элемент QT / QTL
恒温驱动器 QT / QTL
Termostatický pohon QT / QTL
Termostaat QT / QTL
Termostatinė pavara QT / QTL
Termostatiskais aktuātors QT / QTL
QT +AB‑QM (DN 10‑32)
www.danfoss.com
www.waerme.danfoss.de
www.danfoss.com
www.heating.danfoss.pl
www.danfoss.ru
www.danfoss.com.cn
www.cz.danfoss.com
www.kyte.danfoss.ee
www.sildymas.danfoss.lt
www.danfoss.com
QTL +AB‑QM (DN 10‑32)
Page 3
Seite 4
5. oldal
Strona 6
Страница 7
8页
Strana 9
Lehekülg 10
Puslapis 11
Lappuse 12
VI.LY.A1.3A/VI.C6.F3.3A | 1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Danfoss QT
Summary of Contents for Danfoss QT

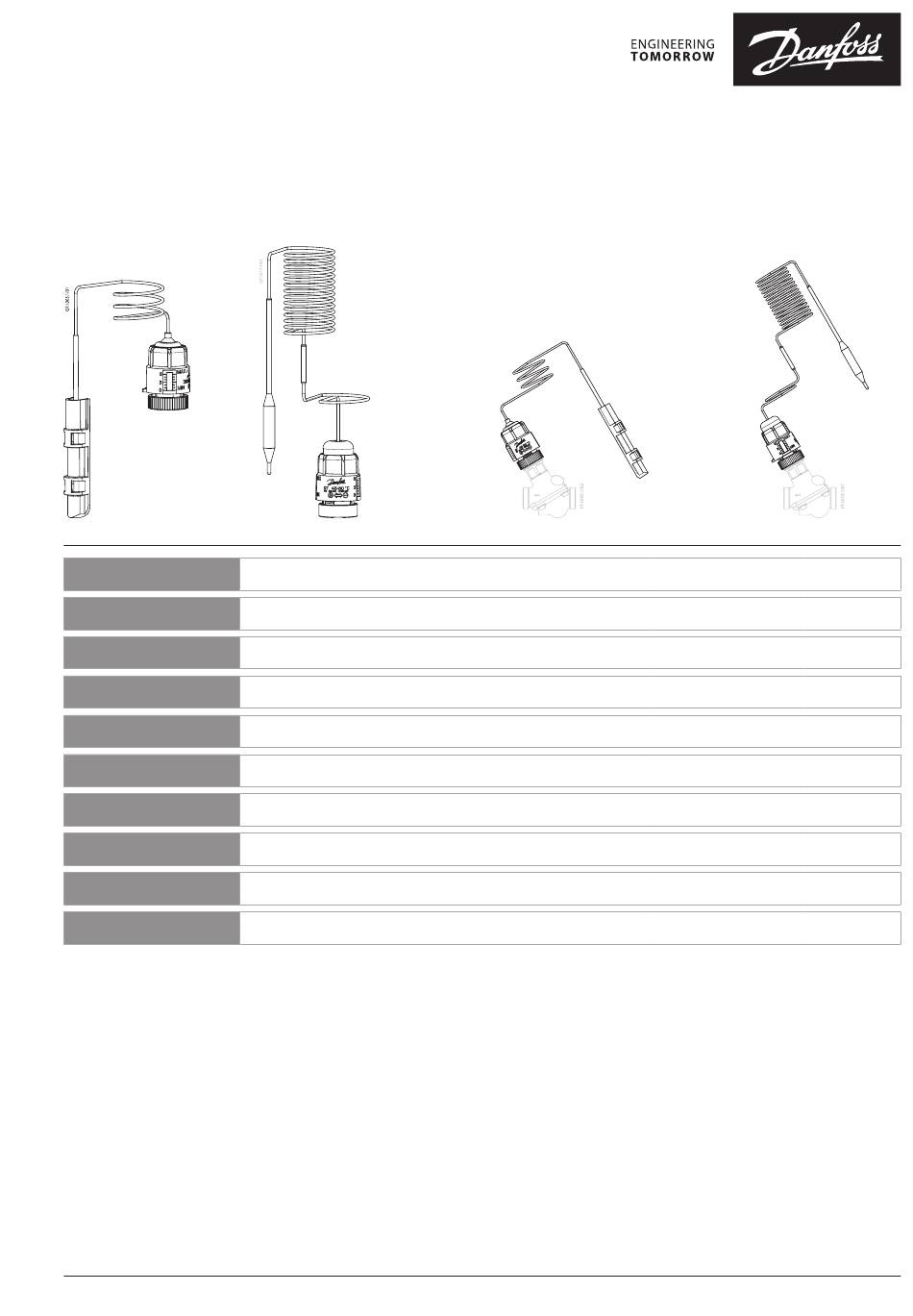

- Page 1 Operating Guide Thermostatic actuator QT / QTL QT +AB‑QM (DN 10‑32) QTL +AB‑QM (DN 10‑32) ENGLISH Thermostatic actuator QT / QTL www.danfoss.com Page 3 DEUTSCH Thermostatischer Stellantrieb QT / QTL www.waerme.danfoss.de Seite 4 MAGYAR QT / QTL Termosztatikus állítómű www.danfoss.com 5.
- Page 2 Thermostatic actuator QT / QTL ❶ ① ❷ ❸ ① ⑤ ② ③ ④ ❹ ❺ ① Sensor holder ② Fastener ③ Thermo paste ④ Hot water supply 2 | © Danfoss | 2017.05 VI.LY.A1.3A/VI.C6.F3.3A...
- Page 3 80 % 30.5 33.0 35.5 38.0 40.5 43.0 45.5 last radiator. 90 % 29.0 31.5 34.0 36.5 39.0 41.5 44.0 QT should be mounted on the AB‑QM by hand. 100 % 27.5 30.0 32.5 35.0 37.5 40.0 42.5 Maximum allowed torque is 5 Nm.
- Page 4 20 % 49.5 52.0 54.5 57.0 59.5 62.0 64.5 Wenn minimale oder maximale Einstellung einlegen. 30 % 48.0 50.5 53.0 55.5 58.0 60.5 63.0 erforderlich sind, ist das Handrad des QT/QTL Konstruktion ❷ bis zum Anschlag und dann ganz leicht in die 40 % 46.5 49.0 51.5 54.0 56.5 59.0 61.5...
- Page 5 AB‑QM DN 10‑20 (45‑60 °C) legközelebb kell telepíteni. Hőmérséklet QT érzékelő beállítás (fordulat) A QT érzékelőt kézzel meghúzva kell a szelepre beállítás felszerelni, maximum 5 Nm nyomatékkal (°C) megszorítani. 20 % 48.0 50.5 53.0 55.5 58.0 60.5 63.0 30 % 47.0 49.5 52.0 54.5 57.0 59.5 62.0...
- Page 6 AB‑QM DN 10‑20 (45‑60 °C) możliwie jak najbliżej niego. Nastawa QT nastawa termostatu (obroty) Ręcznie zamontować termostat QT na zaworze temperatury (°C) AB‑QM (bez użycia klucza). Maksymalna 20 % 48.0 50.5 53.0 55.5 58.0 60.5 63.0 dopuszczalna siła dokręcania nakrętki to 5 Nm.
- Page 7 Thermostatic actuator QT / QTL Термостат QT/QTL настраивается на Заводская настройка термоэлемента 4. РУССКИЙ требуемую температуру вручную, поворотом Инструкция по утилизации Порядок установки ❶ рукоятки. Если требуется максимальные, либо минимальные настройки, после Данная продукция подлежит Вставьте адаптер ① внутрь термоэлемента...
- Page 8 Thermostatic actuator QT / QTL AB‑QM DN 10‑20 (35‑50 °C) 中文 QT 温控器设定 （圈数） 温度设定 安装说明 ❶ (°C) 将连接适配器 ① 插入温控器下方 20 % 38.0 40.5 43.0 45.5 48.0 50.5 53.0 30 % 37.0 39.5 42.0 44.5 47.0 49.5 52.0 设计...
- Page 9 Nastavení čidla QT (stupně otočení) Montáž ❸ teploty (°C) Termostat QT/QTL se ručně namontuje na ventil 20 % 39.5 42.0 44.5 47.0 49.5 52.0 54.5 AB‑QM. Maximální přípustný utahovací moment 30 % 38.0 40.5 43.0 45.5 48.0 50.5 53.0 je 5 Nm.
- Page 10 100 % 27.5 30.0 32.5 35.0 37.5 40.0 42.5 võimalikult lähedale. Termostaadi tehaseseade on 4. QT tuleb paigaldada AB‑QM ventiilile käsitsi. AB‑QM DN 10‑20 (45‑60 °C) Suurim lubatud pöördemoment on 5 Nm. QT anduri seade (pööret) Temp.
- Page 11 (žiūrėkite AB‑QM instrukciją) AB‑QM DN 25‑32 (35‑50 °C) Montavimas ❸ Temp. QT jutiklio nustatymas (pasukimai) nustatymas QT/QTL montuojamas ant AB‑QM rankiniu būdu. (°C) Maksimalus leistinas sukimo momentas yra 20 % 39.5 42.0 44.5 47.0 49.5 52.0 54.5 5 Nm. 30 % 38.0 40.5 43.0 45.5 48.0 50.5 53.0...
