Danfoss Redan PM Instruction Manual

Instruction Manual
PM controller
PM-Regler
PM-regulator
901.000.S Code No. 004B6112
English - GB

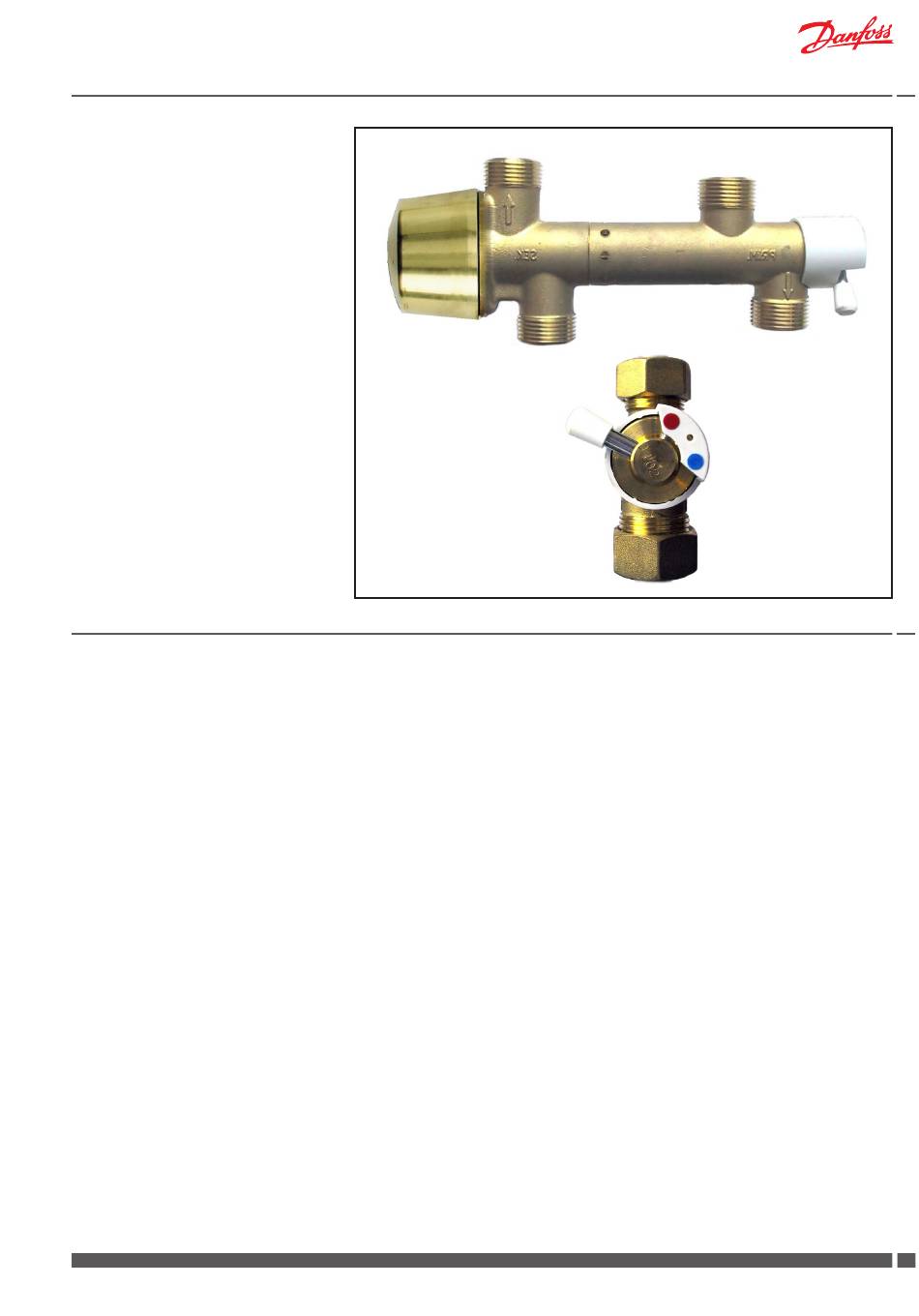

The Danfoss Redan PM domestic hot water controller is used for controlling the domestic hot water temperature in combination with a
plate heat exchanger.
The controller is pressure-controlled, ensuring that district heating water is led to the instantaneous water heater only when hot water is being
tapped. Due to the construction of the controller proportionality exists between the district heating water flow and the domestic hot water
consumption. By this a constant domestic hot water temperature is guaranteed for big and small tap loads.
Installation
The controller must be installed in a way that allows the medium to flow in the direction indicated by the arrows. The insertion position is
optional, as the PM controller is pressurecontrolled and is not based on an air or liquid filling. The PM controller is typically installed in
the district heating return of the water heater.
German - DE
Der Danfoss Redan PM-Regler wird für die Regelung der Brauchwarmwassertemperatur in Verbindung mit einem Plattenwärmetauscher
verwendet.
Der Regler arbeitet druckgesteuert, das heisst, daß erst bei Warmwasserzapfung ein Durchfluss sowohl primär (Fernwärme) als auch
sekundär (Warmwasser) durch den Wärmetauscher ermöglicht wird. Es besteht ein Proportionalverhalten zwischen Fernwärmedurchfluss
und der Warmwasserentnahme. Dadurch gibt es keine Temperaturunterschiede bei kleinen oder grösseren Zapfmengen.
Einbau
Der Regler muss so montiert werden, daß der Volumenstrom in Pfeilerichtung verläuft. Die Einbaulage ist beliebig, da der Regler druckges-
teuert arbeitet, und nicht auf eine Luft- oder Wasserfüllung basiert. Üblicherweise wird der PM-Regler wegen der niedrigeren Temperaturen
im Fernwärmerücklauf montiert.
Danish - DK
Danfoss Redan PM-regulator anvendes til styring af varmtvandstemperatur i forbindelse med en pladevarmeveksler eller eventuelt en
rørveksler / spiralvandvarmer.
Regulatoren er trykstyret, således at der alene åbnes for fjernvarmevand til vandvarmeren, når der tappes varmt vand. Regulatoren er
konstrueret, så der er proportionalitet mellem varmtvandsmængden og mængden af fjernvarmevand, der ledes gennem regulatoren.
Derved opnås ens temperatur for store og små tapninger.
Montering
Regulatoren monteres, således at gennemstrømning sker i de indstøbte piles retning. Regulatoren kan orienteres valgfrit, idet den er
trykstyret og ikke er baseret på en luft- /eller væskefyldning. PM-regulatoren placeres typisk på vandvarmerens fjernvarme returside.
1 1
