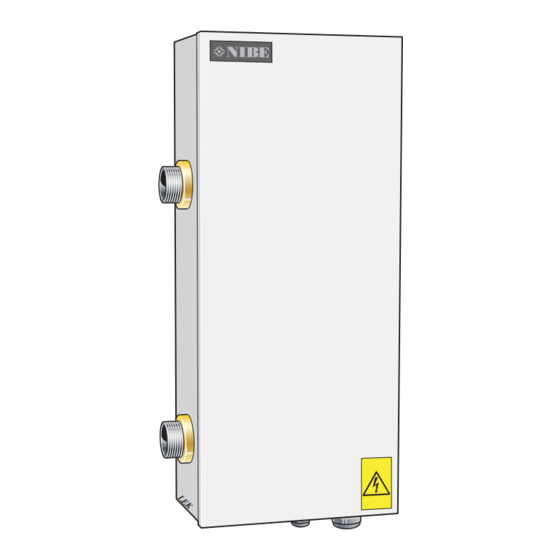

Immersion heater for nibe f1145, f1155, f1255, f1345, vvm 310, vvm 320, vvm 325, vvm 500, smo 20, smo 40
Hide thumbs Also See for ELK 15:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installatörshandbok
Installatörshandbok Elkassett
SE
för NIBE F1145, F1155, F1255, F1345, VVM 310,
VVM 320, VVM 325, VVM 500, SMO 20, SMO 40
Installer manual Immersion heater
GB
for NIBE F1145, F1155, F1255, F1345, VVM 310,
VVM 320, VVM 325, VVM 500, SMO 20, SMO 40
Installateurhandbuch Elektroheizkassette
DE
für NIBE F1145, F1155, F1255, F1345, VVM 310,
VVM 320, VVM 325, VVM 500, SMO 20, SMO 40
ELK 15
IHB SE 1528-3
331546

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ELK 15 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Nibe ELK 15

Summary of Contents for Nibe ELK 15

  • Page 1 Installatörshandbok ELK 15 Installatörshandbok Elkassett för NIBE F1145, F1155, F1255, F1345, VVM 310, VVM 320, VVM 325, VVM 500, SMO 20, SMO 40 Installer manual Immersion heater for NIBE F1145, F1155, F1255, F1345, VVM 310, VVM 320, VVM 325, VVM 500, SMO 20, SMO 40 Installateurhandbuch Elektroheizkassette für NIBE F1145, F1155, F1255, F1345, VVM 310,...

  • Page 3: Table Of Contents

    Innehållsförteckning 1 Svenska, IHB - ELK 15 Activating ELK 15 Technical data Allmänt Uppställning 1 Deutsch, IHB - ELK 15 Komponentplacering Allgemeines Röranslutning Aufstellung Elinkoppling Position der Komponenten Aktivering av ELK 15 Rohranschluss/Durchflussmesser Tekniska uppgifter Elektrischer Anschluss Aktivierung von ELK 15...

  • Page 4: Allmänt

    Svenska, IHB - ELK 15 Allmänt Uppställning ELK 15 är en elkassett som kan användas för att kom- Elkassetten ska monteras stående (se bild nedan). plettera uppvärmningskapaciteten i din NIBE klimatan- För service erfodras ett fritt utrymme på 500 mm läggning.

  • Page 5: Komponentplacering

    Komponentplacering Komponentista Elpatron QM60 Överhettningsskydd Anslutningsplint Kontaktor 5,0 kW (-K1) BT30 Kontaktor 10,0 kW (-K2) BT30 Reservlägestermostat Anslutning framledning, G 40 Anslutning returledning, G 40 UB1, UB2 Kabelgenomföring QM60 Avluftning Dataskylt...

  • Page 6: Röranslutning

    Avtappning Systemet töms lättast genom att montera en avtapp- ningsventil på rörinstallationens lägsta punkt. Kvarva- rande vatten i ELK 15 töms genom returledningsanslut- ning (XL2), se "Komponentplacering" på sida 3. An- vänds returledningsanslutningen på ELK 15 normalt för avtappning av anläggningen monteras här lämpli- gen en avtappningsventil.
  • Page 7 Systemprincip TIPS! Se www.nibe.se/dockning för fullständiga dockningsprinciper. Förklaring Elkassett ELK 15 Expansionskärl Säkerhetsventil QM40 - QM41 Avstängningsventiler RN11 Reglerventil GP10 Cirkulationspump Backventil BT25 Framledningsgivare BT71 Returledningsgivare Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2. Systemprincip -FL2 -CM4 -EB1 -BT25...

  • Page 8: Elinkoppling

    10 kW elpatronsteg aktivt i reservläge. gäller för din F1345, kontrollera om beteckningen "2.0" syns ovanför plintarnas högra sida enligt bild. Värmepump F1345 ELK 15 J1,1 J1,2 J2,2 F1345 utan 2.0 Plint X1 i ELK 15 ansluts till plintarna X2-X4 i värmepum- pen enligt bild.
  • Page 9 F1345 med 2.0 Utan termostat, två aktiva elsteg 15 kW elpatronsteg aktivt. Plint X1 i ELK 15 ansluts till plintarna X5, X7 och X8 på ingångskortet AA101 i värmepumpen enligt bild. -FC1 -AA101 -AA101 -AA101 -AA3 -AA101 -AA101 -AA101 -AA101...
  • Page 10 SMO 20 och SMO 40 F1145, F1155, F1255, VVM 310, VVM 320, VVM 325 och VVM 500 Plint X1 i ELK 15 ansluts till plintarna X1 och AA7-X2 i styrmodulen enligt bild. För inkoppling av ELK 15 till ovanstående produkter krävs ett tillbehör.

  • Page 11: Aktivering Av Elk 15

    Aktivering av ELK 15 Menyinställningen av ELK 15 kan göras via startguiden eller direkt i menysystemet. TÄNK PÅ! Se även installatörshandboken för produkten som ELK 15 ska anslutas till. Startguiden Startguiden visas vid första uppstart efter värmepumps- installationen, men finns även i meny 5.7.

  • Page 12: Tekniska Uppgifter

    Tekniska uppgifter Mått Alla mått är i millimeter.
  • Page 13 Tekniska data IP 44 ELK 15 Elektriska data Märkspänning 3 x 400 V ~ 50 Hz Effekt elpatron Avsäkring elpatron Kapslingsklass IP 44 Värmebärarkrets Max tillåtet tryck i pannan MPa/bar 0,7/7 Min flöde Max flöde 2600 Mått och vikt Bredd Djup Höjd...
  • Page 14 Teknisk dokumentation Modell ELK 15 Kondenserande panna Lågtemperatur-panna Panna av typ B11 Kraftvärmepanna Panna med inbyggd tappvarmvattenberedning Tillämpade standarder Nominell avgiven värmeeffekt Prated Säsongsmedelverkningsgrad för rumsupp- 36,7 ƞ värmning För pannor för central rumsuppvärmning och pannor med inbyggd tappvarm- För pannor för central rumsuppvärmning och pannor med inbyggd tappvarm- vattenberedning: Nyttiggjord avgiven värme...

  • Page 15: English, Ihb, Elk 15

    English, IHB, ELK 15 General Assembly ELK 15 is an electric heater that can be used to supple- The electric heater must be installed upright (see image ment the heating capacity of your NIBE climate unit. below). When the heating demand is greater than the climate...

  • Page 16: Component Positions

    Component positions Component list Immersion heater QM60 Overheat protection Terminal block Contactor 5,0 kW (-K1) BT30 Contactor 10,0 kW (-K2) BT30 Emergency mode thermostat Connection supply line, G 40 Connection return line, G 40 UB1, UB2 Cable gland QM60 Venting Rating plate...

  • Page 17: Pipe Connections

    The remaining water in ELK 15 is drained through the return line connection (XL2), see "Component location" on page 14. If the return line connection on ELK 15 is normally used for draining the unit, a drain valve can be installed here.
  • Page 18 System diagram See www.nibe.se/dockning for complete docking principles. Explanation Electric heater ELK 15 Expansion vessel Safety valve QM40 - QM41 Shut off valves RN11 Control valve GP10 Circulation pump Non-return valve BT25 Flow line sensor BT71 Return line sensor Designations in component locations according to standard IEC 81346-1 and 81346-2.

  • Page 19: Electrical Connection

    The climate unit must not be powered when Heat pump F1345 installing ELK 15. ELK 15 ELK 15 must be installed via a circuit breaker with a minimum breaking gap of 3mm. ELK 15 contains overheat protection and two contact- J1,1 J1,2...
  • Page 20 F1345 with 2.0 Without thermostat, two active power steps 15 kW electric heater step active. Terminal block X1 on ELK 15 is connected to terminal blocks X5, X7 and X8 on the input board AA101 in the heat pump as illustrated.
  • Page 21 VVM 325 and VVM 500 Terminal block X1 in ELK 15 connects to the terminal blocks X1 and AA7-X2 in the control module as illus- For connection of ELK 15 to the above products an ac- trated. cessory is required.

  • Page 22: Activating Elk 15

    Activating ELK 15 The menu setting of ELK 15 can be performed via the start guide or directly in the menu system. Caution Also see the Installer manual for the product that ELK 15 will be connected to. Start guide The start guide appears upon first start-up after heat pump installation, but is also found in menu 5.7.

  • Page 23: Technical Data

    Technical data Dimensions All dimensions in mm.
  • Page 24 Technical specifications IP 44 ELK 15 Electrical data Rated voltage 3 x 400 V ~ 50 Hz Output immersion heater Immersion heater fuse Enclosure class IP44 Heating medium circuit Max permitted pressure in the boiler MPa/bar 0,7/7 Min flow Max flow...
  • Page 25 Technical documentation Model ELK 15 Condensing boiler Low-temperature boiler B11 boiler Cogeneration space heater Combination heater Applied standards Rated heat output Prated Seasonal space heating energy efficiency 36,7 ƞ For boiler space heaters and boiler combination heaters: Useful heat output...

  • Page 26: Allgemeines

    Ein geringes Wasservolumen und eine gut isolierte Elektroheizpatrone bewirken extrem niedrige Wärme- verluste bei ELK 15. Kompatible Produkte Je nach Produkt, mit dem ELK 15 verwendet werden soll, erfolgt der Anschluss auf unterschiedliche Weise. Diese Produkte können direkt mit ELK 15 verbunden werden: F1345 ■...

  • Page 27: Position Der Komponenten

    Position der Komponenten Komponentenverzeichnis Heizpatrone QM60 Überhitzungsschutz Anschlussklemme Schütz 5,0 kW (-K1) BT30 Schütz 10,0 kW (-K2) BT30 Notbetriebsthermostat Vorlaufanschluss, G 40 Rücklaufanschluss, G 40 UB1, UB2 Kabeldurchführung QM60 Entlüftung Datenschild...

  • Page 28: Rohranschluss/Durchflussmesser

    Entleerung Das System lässt sich am einfachsten leeren, indem am tiefsten Punkt der Rohrinstallation ein Entleerungsventil angebracht wird. Verbleibendes Wasser in ELK 15 wird über den Rücklaufanschluss (XL2) entleert, siehe "Posi- tion der Komponenten" auf Seite 25. Wird der Rücklau- fanschluss an ELK 15 normalerweise für eine Entleerung...
  • Page 29 Systemprinzip TIP! Siehe www.nibe.se/dockning für vollständige Dockungsprinzipien. Erklärung Elektroheizpatrone ELK 15 Ausdehnungsgefäß Sicherheitsventil QM40 - QM41 Absperrventile RN11 Regelventil GP10 Umwälzpumpe Rückschlagventil BT25 Vorlauffühler BT71 Rücklauffühler Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Systemprinzip -FL2 -CM4 -EB1 -BT25...

  • Page 30: Elektrischer Anschluss

    Sie, ob sich die Bezeichnung „2.0" rechts über den Anschlussklemmen befindet, siehe Abbildung. Wärmepumpe F1345 ELK 15 J1,1 J1,2 J2,2 F1345 ohne 2.0 Anschlussklemme X1 in ELK 15 wird mit den Anschluss- klemmen X2-X4 in der Wärmepumpe verbunden, siehe Abbildung.
  • Page 31 F1345 mit 2.0 Ohne Thermostat, zwei aktive elektrische Leis- tungsstufen Anschlussklemme X1 in ELK 15 wird mit den Anschluss- klemmen X5, X7 und X8 an der Eingangsplatine AA101 Elektroheizpatronenstufe mit 15 kW aktiv in der Wärmepumpe verbunden, siehe Abbildung. -FC1...
  • Page 32 F1145, F1155, F1255, VVM 310, VVM 320, VVM 325 und VVM 500 Ohne Thermostat, zwei aktive elektrische Leis- tungsstufen Für den Anschluss von ELK 15 an die o.g. Produkte ist ein Zubehör erforderlich. Elektroheizpatronenstufe mit 15 kW aktiv Siehe Abschnitt "Allgemeines" auf Seite 24 für erforder- AA7-X2 liches Zubehör für Ihre Klimaanlage.

  • Page 33: Aktivierung Von Elk 15

    Aktivierung von ELK 15 Die Menüeinstellung von ELK 15 kann per Startassistent oder direkt im Menüsystem vorgenommen werden. ACHTUNG! Siehe auch Installateurhandbuch für das Pro- dukt, mit dem ELK 15 verbunden werden soll. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation.

  • Page 34: Technische Daten

    Technische Daten Maße Alle Maße sind in mm angegeben.
  • Page 35 Technische Daten IP 44 ELK 15 Elektrische Daten Nennspannung 3 x 400 V ~ 50 Hz Heizpatronenleistung Absicherung Elektroheizpatrone Schutzklasse IP44 Heizkreis Max. zulässiger Druck im Kessel MPa/Bar) 0,7/7 Min. Volumenstrom Max. Volumenstrom 2600 Abmessungen und Gewicht Breite Tiefe Höhe...
  • Page 36 Technische Dokumentation Modell ELK 15 Kondensierender Heizkessel Nein Niedrigtemperatur-Heizkessel Nein Heizkessel vom Typ B11 Nein Elektroheizkessel Nein Heizkessel mit integrierter Brauchwarmwasserbereitung Nein Geltende Normen Abgegebene Nennheizleistung Prated Mittlerer Saisonwirkungsgrad für Raumer- 36,7 ƞ wärmung Für Heizkessel für die zentrale Raumerwärmung und Heizkessel mit integrierter Für Heizkessel für die zentrale Raumerwärmung und Heizkessel mit integrierter...

  • Page 37: Scher Schaltplan/Elektrisch Sche Ma

    Elschema/Wiring diagram/Elektrischer schalt- plan/Elektrisch schema...
  • Page 40 WS name: -Gemensamt WS version: a49 (working edition) Publish date: 2015-07-10 11:54 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331546...
