Kübler Codix 140 Manual page 3

2 GND, 0 V DC
3 GND, 0 V DC
4 INP PNP, Schneller Zähleingang: Bei
jedem prellfreien Spannungsimpuls > 3,5
V auf PIN 4 zählt das Gerät um eins hoch
5 INP NPN, Langsamer Zähleingang: Bei
jedem Spannungsabfall auf < 2 V an Pin
5 zählt das Gerät um eins hoch
6 RESET ENABLE
Aktivierungseingang Reset-Taste und
Reset-Eingang Pin 7: Wird Pin 6 mit GND
(< 2 V) verbunden, so kann über die
Taste oder den Reset-Eingang Pin 7, die
blinkende Anzeige und der Ausgang Pin
8 zurückgesetzt werden.
7 RESET
Ist der Eingang Pin7 über den Eingang 6
frei geschaltet (verbunden mit GND, < 2
V), so kann über die Taste oder den
Reset-Eingang Pin 7, die blinkende
Anzeige und der Ausgang Pin 8
zurückgesetzt werden. Für 4 s erscheint
in der Anzeige der neue Vorwahlwert und
anschließend der aktuelle Zählwert. Wird
innerhalb dieser 4 s der Reset-Eingang
erneut betätigt (über die Taste oder den
Eingang Pin7) wird der Zähler auf die
Werkseinstellung zurückgesetzt
(Dynamischer Eingang).
8 OUT,
Ausgang: Wird der Service-Wert erreicht,
so wird der Ausgang aktiviert (NPN-
Ausgang, Open Collector).
Ausgangsspannung max. 30 V,
Ausgangsstrom max. 50 mA.
Rücksetzung über Reset-Taste oder
Reset-Eingang.

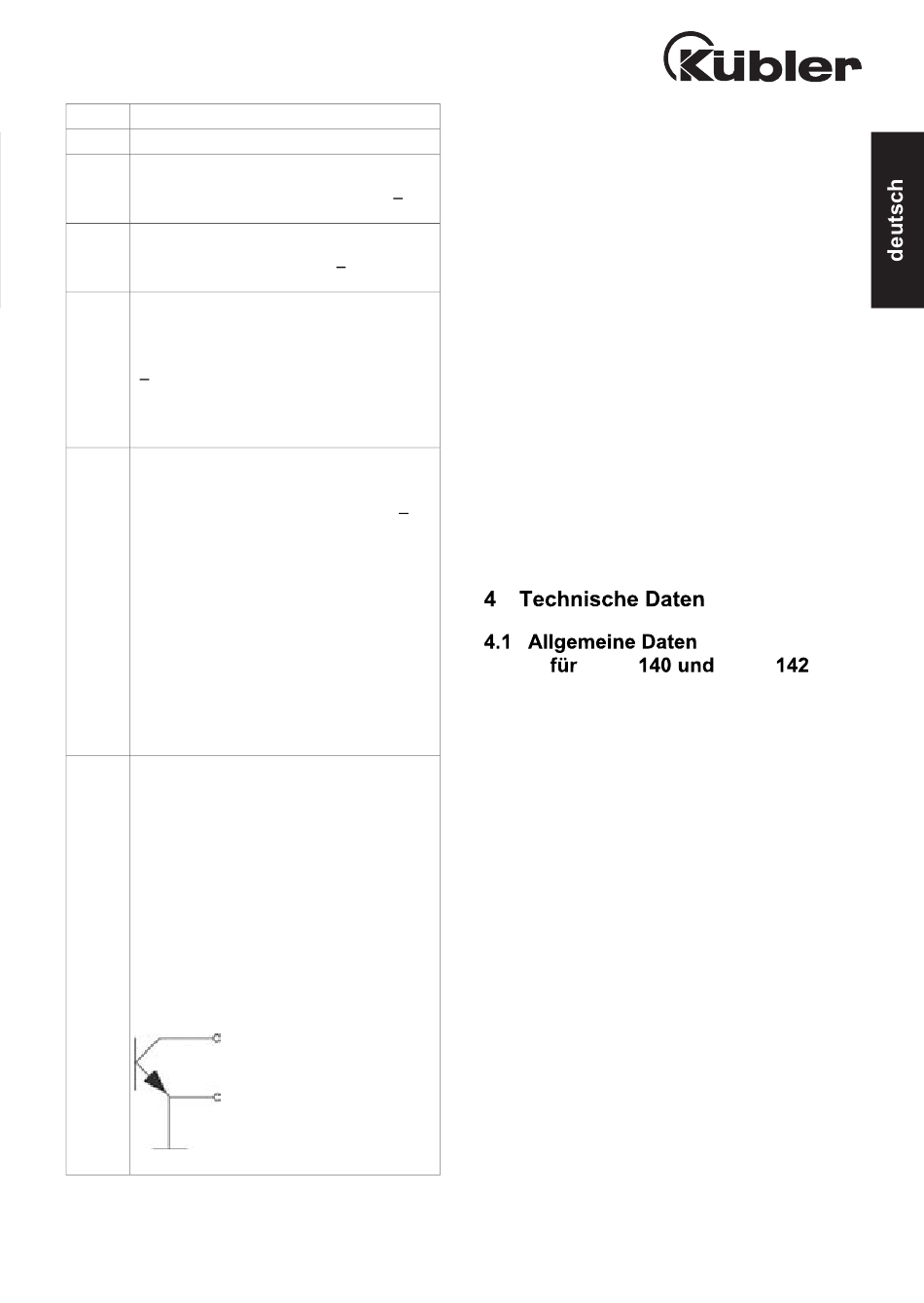

Ausgangsschaltung:
NPN-Ausgang, Open Collector
Pin 8: Ausgang
Pin 2 oder 3
3.2.2.1 Funktionen der Fronttaste
Ist die Reset-Taste freigegeben wird der Reset
ausgelöst, wenn die Fronttaste losgelassen wird
bzw. mit der ansteigenden Flanke des Reset-
Eingangs Pin 7. Die Rücksetzung auf die
Werkseinstellung erfolgt sofort beim erneuten
drücken der Taste bzw. bei der zweiten negativen
Flanke an Pin 7.
Anzeige und Abfragemodus
Ist die Reset-Taste über den Aktivierungseingang
Pin 6 nicht frei geschalten, so stehen dem
Anwender durch drücken der Taste folgende
Funktionen zur Verfügung.
1x drücken:
Im Display erscheint der Text „SErViCE"
2x drücken:
Im Display erscheint der nächste Service-Wert
3x drücken:
Im Display erscheint der Text „PrESErV"
4x drücken:
Im Display erscheint der nächste Preservice-Wert
5 x drücken
Im Display erscheint der aktuelle Wert.
&RGL[
Anzeige: 7-stellige LCD-Anzeige,
8 mm hoch
Spannungsversorgung:
10 ... 30 V DC, max. 25 mA
Unterspannung:
Anzeige bei Ub< 8 V: PO-FAIL
und Datensicherung
Einschaltverzögerung:
500 ms
Eingänge: Zähleingang PNP: Schneller
Eingang, PNP-schaltend
(max. 8 kHz)
Zähleingang NPM: langsamer
Eingang NPN-schaltend
(mechanischer Kontakt)
(max. 48 Hz)
Aktivierungseingang für Reset-
Taste: statischer NPN-Eingang,
Reset flankengetriggerter NPN-
Eingang (min. 20 ms)
Die max. Frequenz/Impulsfrequenz wird nur bei
einem Impuls-Pausenverhältnis von
1:1 erreicht.
Schaltpegel: Low 0 ... 2 V DC
High 3,5 ... 30 V DC
Schaltschwelle ca. 2,7 V
