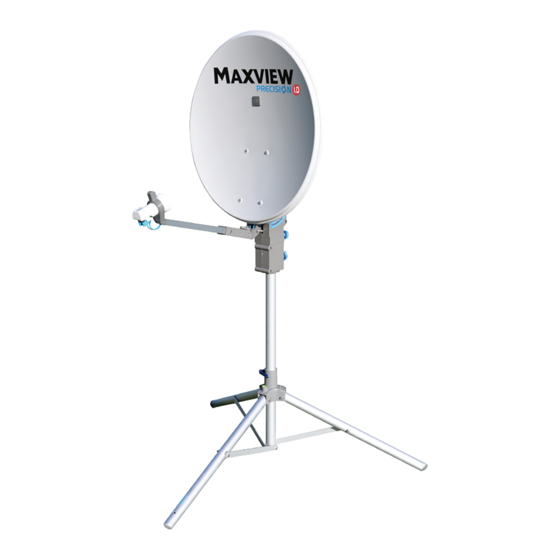

MXL019/55/65/75
Precision I.D
User & operating instructions
Bedienungsanleitung
UK Contact:
Tel:
+44 (0) 1553 811000
Email:
support@maxview.co.uk
Web:
www.maxview.co.uk
DE Kontakt:
Tel:
+49 (0) 8145 996998 - 0
Email:
info@maxview.de
Web:
www.maxview.de
Maxview reserve the right to change
specifications without prior notice
Technische Änderungen vorbehalten
MXL019INS Iss 6
Advertisement
Table of Contents
Related Manuals for Maxview Precision I.D MXL019/55
Summary of Contents for Maxview Precision I.D MXL019/55
- Page 1 UK Contact: Tel: +44 (0) 1553 811000 Email: support@maxview.co.uk Web: www.maxview.co.uk DE Kontakt: Tel: +49 (0) 8145 996998 - 0 Email: info@maxview.de Web: www.maxview.de Maxview reserve the right to change specifications without prior notice Technische Änderungen vorbehalten MXL019INS Iss 6...
-
Page 2: Table Of Contents
Please retain these instructions for future reference. Vielen Dank! Vielen Dank und herzlichen Glückwunsch, dass Sie sich für die Maxview I.D. Portable-Sat-Antenne entschieden haben. Sollten sich bei der Inbetriebnahme Schwierigkeiten ergeben kontaktieren Sie bitte unseren Kundendienst unter +49 (0)8145 9969980. - Page 3 Kit Contents/Lieferumfang Tripod Stand Sat-Stativ Dish Unit Dish Unit Holdall Sat-Spiegel Transporttasche für Sat-Spiegel 10m ‘F’ to ‘F’ Tripod Holdall Flexible Cable Compass Ground Pegs Transporttasche für Stativ 10m Koaxial-Kabel Kompass Heringe Sat Finder I.D Components Sat Finder I.D Components Audio Sat I.D Module 1m ‘F’...
-
Page 4: Get To Know Your Precision Kit
Alerts the user when the correct satellite has im Sat-Finder höher. been found D. Integrierter Sat-Finder D. Integrated Sat Finder Zur Unterstützung der Ausrichtung der Maxview To help you align your satellite dish to the Precision Sat-Antenne. satellite. E. Klappbarer LNB-Arm E. - Page 6 Dish Assembly/Spiegel Montage Before you use your Precision you will need to attach the dish to the bracket. You will find the screws/washers required for fitting the dish already inserted in the bracket. Remove these with a screwdriver taking note of the hole position you removed these from.
- Page 7 South Süden Level the tripod (use the level indicator as an Mount dish unit onto tripod with the LNB arm approximate guide only - not critical). Use the pegs facing towards the south leg. (Reference Image 2). provided to secure tripod to the ground. Installieren Sie die Spiegeleinheit auf das Stellen Sie das Stativ gerade hin (Benutzen Sat-Stativ.
- Page 8 Single Twin Pull down LNB arm from magnetic lock. Connect the 10m Flexible Cable to the cable connection port. See page 10 for receiver end Ziehen Sie den LNB-Arm von der connections. magnetischen LNB-Befestigung nach unten. The sat finder is wired to the single port.
- Page 9 ASTRA 2 Slowly rotate your dish from left to right Once satellite is located, lock off the rotation by through the zone until the correct satellite turning Azimuth lock knob. If you are experiencing is located and a picture appears on your TV. signal drop out, fine tune your signal by slightly adjusting the elevation to improve TV picture To aid the satellite location process you can...
-
Page 10: Connecting Your Precision
Connecting Your Precision I.D Inside vehicle Outside vehicle Inline SAT I.D Module RCA male to male Headphone ‘F’ Socket Flylead HDMI TV OUT LNB IN AUDIO OUT Cable Precision I.D Satellite Receiver If you do not have an Audio Out (RCA) on your receiver you can use headphone socket on TV. - Page 11 Anschluss Schema Anschusschema im Anschlussschema Fahrzeug Außen Inline SAT I.D Modul Chinch- Kabel Koak Kopfhöreranschluss Kabel HDMI TV OUT LNB IN AUDIO OUT Kabel Precision I.D Satelliten-Receiver Sollte Ihr Receiver oder TV-Gerät keinen Audio-Ausgang (Chinch) besitzen verwenden Sie bitte den Kopfhörer-Anschluss an Ihrem TV-Gerät. im Lieferumfang nicht im Lieferumfang (Koax-Kabel) A: Optionale Außensteckdose...
-
Page 12: Using Your Integrated Sat Finder I.d
Using Your Integrated Sat Finder I.D Your Sat Finder I.D is used to help you locate and find the best signal quality received from satellites. Using the integrated Sat Finder I.D No Signal Make sure the TV/Sat Receiver is on, set to the correct satellite, but showing no signal on your desired TV channel. - Page 13 Verwendung des integrierten Sat-Finder Mit dem integrierten Sat-Finder ist es einfach den gewünschten Satelliten zu finden. Vergewissern Sie sich das der Receiver und das TV-Gerät an sind und Kein Signal kein TV-Bild auf dem Bildschirm erscheint Die beste Satelliten Identifikation erreichen Sie mit nachfolgenden Sendern: Satellite Sendername Kanalinformationen...
-
Page 14: Adjusting Lnb Skew
South Satellite Azimuth Alignment Guide/ Süden Einrichten der Antenne auf den richtigen Azimuthwinkel Use this general guide to help determine the direction your desired satellite is located in the Southerly zone. West East Verwenden Sie diese Anleitung Sie wird Ihnen bei Westen Osten Ihrer Suche nach dem gewünschten Satelliten sicher... -
Page 15: Skew Map
Skew Map/Skew Karte 6° 4° 2° 0° -30° -28° -26° -24° -22° -20° -18° -16° -14° -12° -10° -8° -6° -4° -2°... -
Page 16: Elevation Zone Map
Elevation Zone Map Landkarte zur Elevationseinstellung... -
Page 17: Quick Set Up Guide
Quick Set Up Guide Aufbauanleitung... -
Page 18: Fault Finding
Fault Finding 1. I don’t want to use the Sat Finder, can I turn it off? Turn the knob fully to the left. Keeping it in-line doesn’t affect your signal quality and uses very little power. 2. My Sat Finder LED lights (red) increase but I have no picture OR Sat Found LED does not light - You may have located a different satellite to the one your receiver is set to. - Page 19 Fehlerbehebung 1. Wenn ich den Sat-Finder nicht verwende, kann ich ihn ausschalten ? Drehen Sie den Knopf gegen den Urzeigersinn bis zum Anschlag. Sie können den Sat-Finder in der Leitung belassen. 2. Ich habe vollen Ausschlag am Finder alle roten LED´s leuchten die blaue LED leuchtet nicht. Sie sind auf den falschen Satelliten drehen Sie die Sat-Antenne weiter bis wieder mehrere rote LED´s aufleuchten und ebenfalls die blaue LED zu leuchten beginnt.
-
Page 20: Dish Stowage
> Wenn Sie die Sat-Antenne Auf- oder Abbauen schalten Sie vorher immer den Receiver aus. 2 Year Guarantee/2 Jahre Garantie The Maxview Precision I.D is guaranteed against defective parts or workmanship for 2 years from the time of purchase. This excludes any malfunction caused by improper use, accidental or malicious damage.
