Installazione di Heat Link
3. Collega i fili del termostato
Vai al passaggio successivo se stai
installando il termostato Nest sul supporto
e se utilizzi il cavo USB per l'alimentazione .
Scegli due fili dal gruppo di fili collegati al
termostato attuale e collegali ai terminali
T1 e T2 su Heat Link .
78

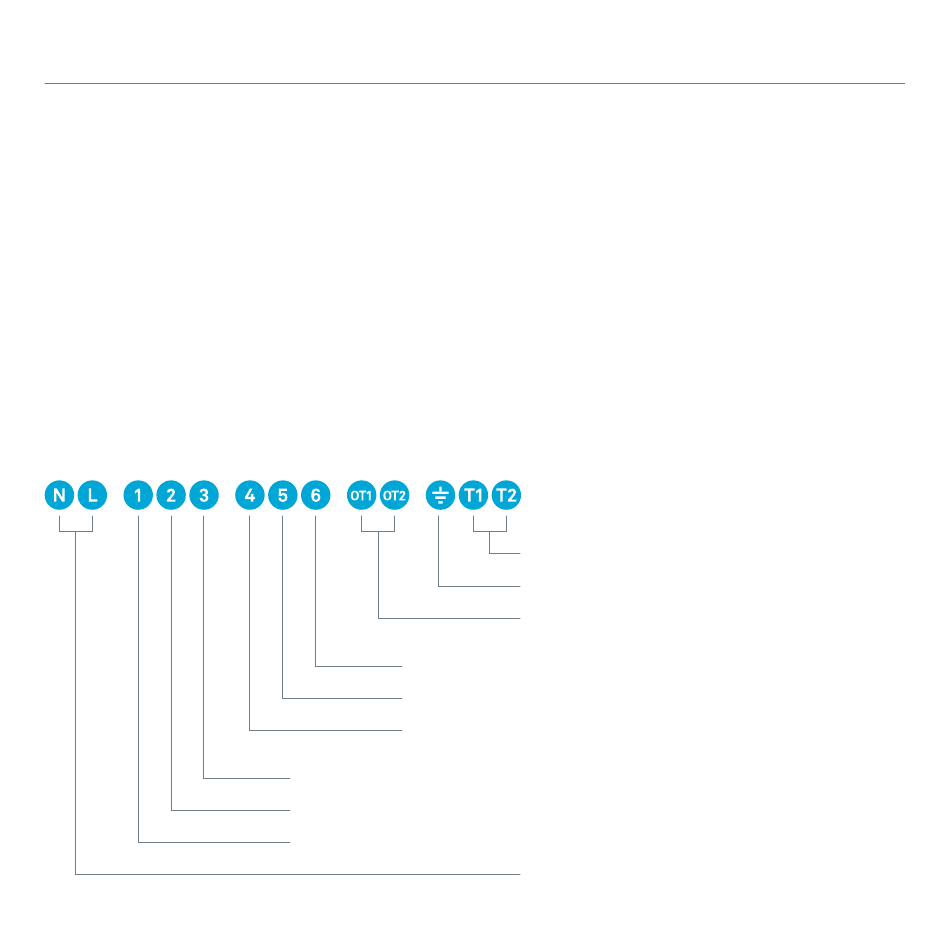

ACQUA CALDA
Cavo per il riscaldamento (normalmente aperto)
Comune
Satisfied (normalmente chiuso)
RISCALDAMENTO
Cavo per il riscaldamento (normalmente aperto)
Comune
Satisfied (normalmente chiuso)
Alimentazione 12 V CC
Terra
OpenTherm (max . 42 V CC)
Alimentazione in ingresso da
230 V CA sotto tensione e neutra
