nest Learning Thermostat Installation Manual page 122

Heat Link installieren
3. Verbinde Heat Link mit den Kabeln
des Thermostats
Gehe direkt zum nächsten Schritt, wenn
du Nest Thermostat auf dem Standfuß
installierst und per USB-Kabel mit
Strom versorgst .
Nimm zwei der Kabel aus dem Kabelbaum,
der zum aktuell verwendeten Thermostat
führt, und schließe sie an die Anschlüsse
T1 und T2 von Heat Link an .
122

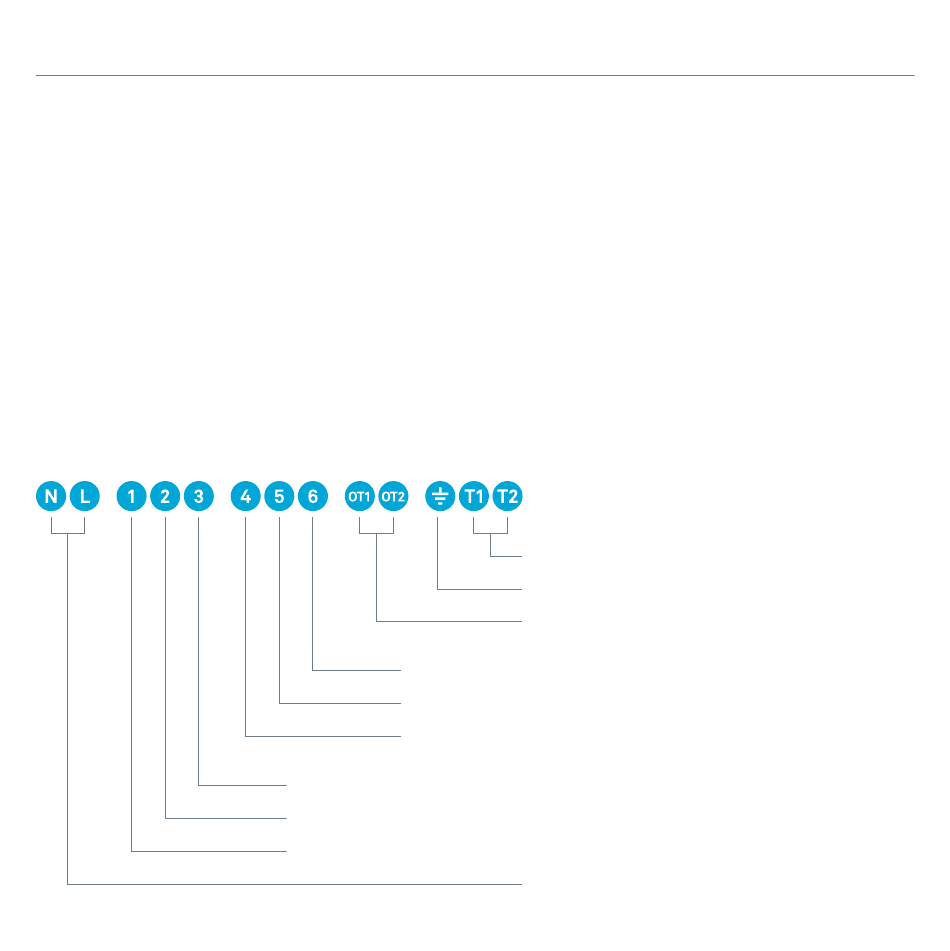

WARMWASSER
Wärmeabruf (normalerweise geöffnet)
Strom
Warm genug (normalerweise geschlossen)
HEIZEN
Wärmeabruf (normalerweise geöffnet)
Strom
Warm genug (normalerweise geschlossen)
12 V DC-Strom
Erdung
OpenTherm (max . 42 V DC)
Eingangsleistung (stromführend
und neutral) 230 V AC
