Installer Heat Link
3. Brancher les fils du thermostat
au Heat Link
Passez à l'étape suivante si vous installez
le thermostat Nest sur le socle et que
vous utilisez le câble USB pour l'alimenter
en électricité .
Prenez deux des fils destinés à raccorder le
thermostat actuel, et reliez-les aux bornes
T1 et T2 de Heat Link .
34

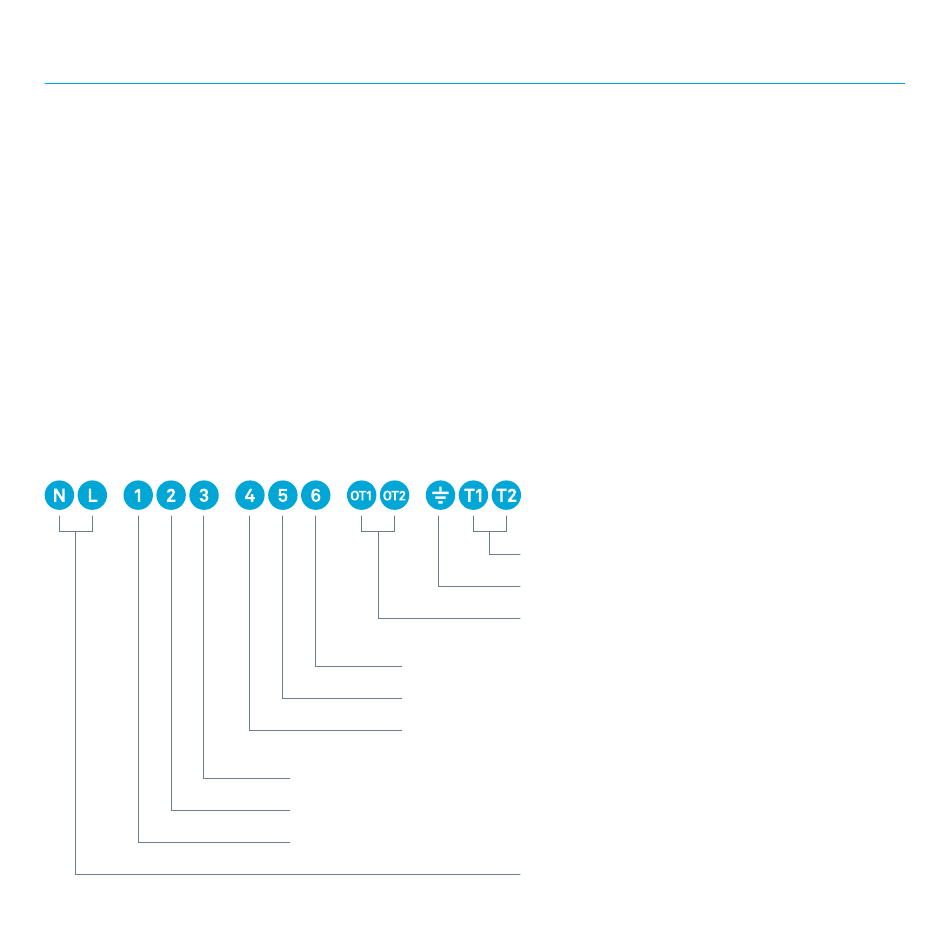

EAU CHAUDE
Chauffage enclenché (normalement ouvert)
Commun
Repos (normalement fermé)
CHAUFFAGE
Chauffage enclenché (normalement ouvert)
Commun
Repos (normalement fermé)
Alimentation 12 V CC
Terre
OpenTherm (42 V CC max .)
Alimentation d'entrée
phase et neutre 230 V CA
