Instalar el Heat Link
3. Conectar los cables del termostato
Pasa directamente al siguiente paso si vas
a instalar el termostato Nest en el soporte
y utilizas el cable USB para la alimentación .
Coge dos cables del haz de cables que va
hasta el termostato actual y conéctalos
a los terminales T1 y T2 del Heat Link .
100

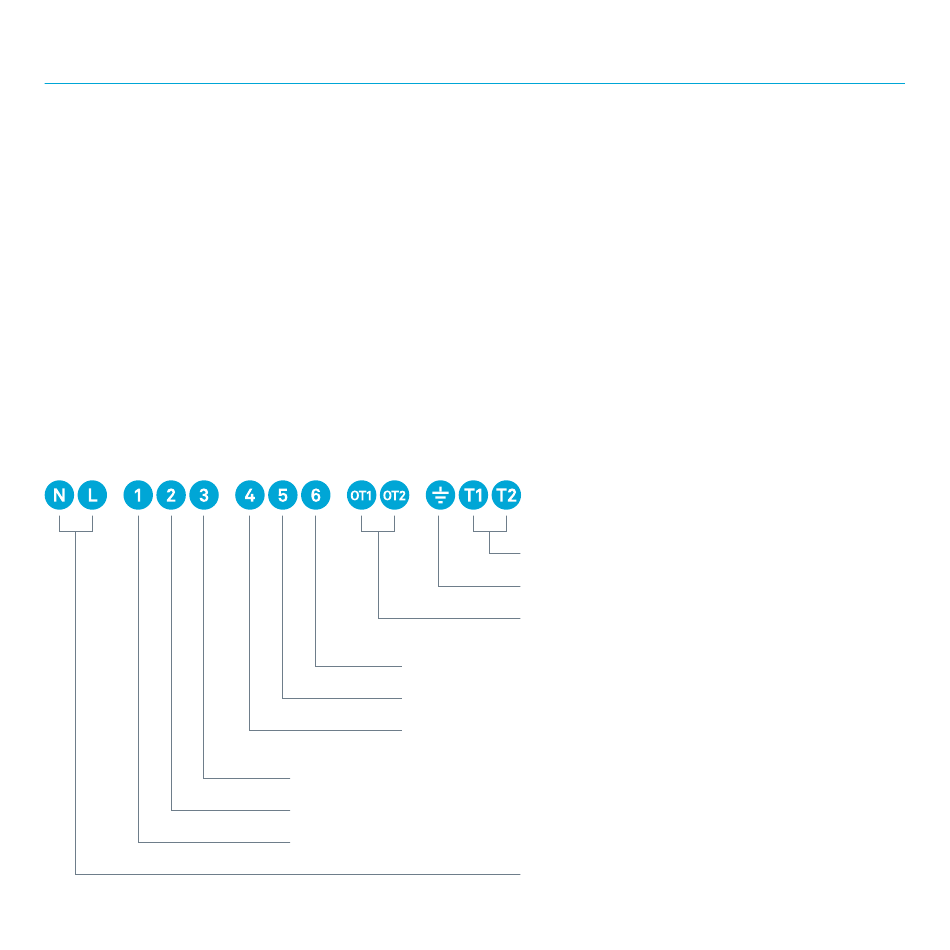

AGUA CALIENTE
Calor (normalmente abierto)
Común
Satisfacción (normalmente cerrado)
CALEFACCIÓN
Calor (normalmente abierto)
Común
Satisfacción (normalmente cerrado)
Alimentación de 12 V CC
Tierra
OpenTherm (42 V CC máx .)
Corriente de entrada de
230 V CA, fase y neutro
