Hans Grohe Talis E2 Series Instructions For Use/Assembly Instructions
Hide thumbs
Also See for Talis E2 Series:
- Instructions for use/assembly instructions (40 pages) ,
- Instructions for use/assembly instructions (36 pages) ,
- Instructions for use/assembly instructions (40 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
DE
Gebrauchsanleitung / Montageanleitung
FR
Mode d'emploi / Instructions de montage
EN
Instructions for use / assembly instructions
IT
Istruzioni per l'uso / Istruzioni per Installazione
ES
Modo de empleo / Instrucciones de montaje
NL
Gebruiksaanwijzing / Handleiding
DK
Brugsanvisning / Monteringsvejledning
PT
Instruções para uso / Manual de Instalación
PL
Instrukcja obsługi / Instrukcja montażu
CS
Návod k použití / Montážní návod
SK
Návod na použitie / Montážny návod
用户手册 / 组装说明
ZH
RU
Руководство пользователя / Инструкция по
монтажу
HU
Használati útmutató / Szerelési útmutató
FI
Käyttöohje / Asennusohje
SV
Bruksanvisning / Monteringsanvisning
LT
Vartotojo instrukcija / Montavimo instrukcijos
HR
Upute za uporabu / Uputstva za instalaciju
TR
Kullanım kılavuzu / Montaj kılavuzu
RO
Manual de utilizare / Instrucţiuni de montare
EL
Οδηγίες χρήσης / Οδηγία συναρμολόγησης
SL
Navodilo za uporabo / Navodila za montažo
ET
Kasutusjuhend / Paigaldusjuhend
LV
Lietošanas pamācība / Montāžas instrukcija
SR
Uputstvo za upotrebu / Uputstvo za montažu
NO
Bruksanvisning / Montasjeveiledning
BG
Инструкция за употреба / Инструкция за
употреба
SQ
Udhëzuesi i përdorimit / Udhëzime rreth
montimit
AR
دلﻴﻞ ااسﺘﺨﺪام / تعلﻴﻤات الﺘﺠﻤﻴع
2
3
4
5
6
7
Metris S
8
31160000
9
10
11
12
13
14
Talis E²
15
31165000
16
17
18
19
20
21
22
Focus E²
23
31926000
24
25
26
27
28
29
Metris
30
31285000
Metris E
31170000
Talis S²
32140000
Focus S
37121000
Advertisement
Table of Contents
Related Manuals for Hans Grohe Talis E2 Series
Summary of Contents for Hans Grohe Talis E2 Series

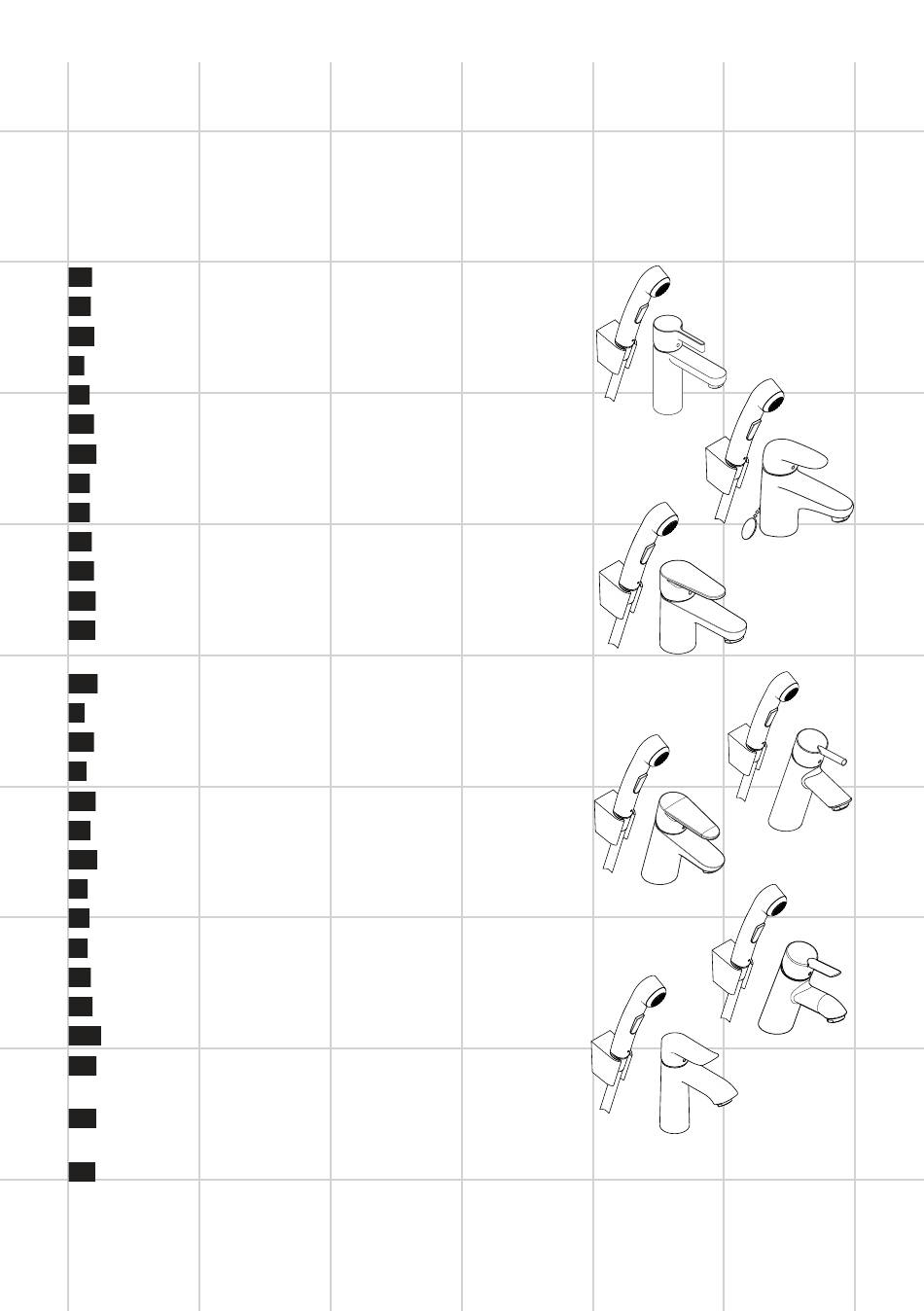

- Page 1 Gebrauchsanleitung / Montageanleitung Mode d'emploi / Instructions de montage Instructions for use / assembly instructions Istruzioni per l'uso / Istruzioni per Installazione Modo de empleo / Instrucciones de montaje Gebruiksaanwijzing / Handleiding Metris S Brugsanvisning / Monteringsvejledning 31160000 Instruções para uso / Manual de Instalación Instrukcja obsługi / Instrukcja montażu Návod k použití...
-
