EASY-PAD
Conditions de fonctionnement :
Température : -20°C ~ +50°C
Humidité : inférieur ou égal à 95%
SPECIFICATION / FONCTION
1. ZONE 1 : jusqu'à 1000 codes
ZONE 2 : jusqu'à 10 codes
2. Clavier numérique
3. Alarme anti-arrachement
4. Contrôle du clavier par Watchdog (contrôle de l'alimentation et du microprocesseur).
5. 2 sorties relais 2 A
6. Délai de commande des relais : 0-99sec.
7. IP 65
8. Dimension : 120*76*22mm
9. 2 sorties relais pour ouverture de porte, détection de l'état de la porte, ouverture de porte par bouton.
La fonction de détection de l'état de la porte est active que sur la zone 1.
FRANÇAIS
Notice d'installation

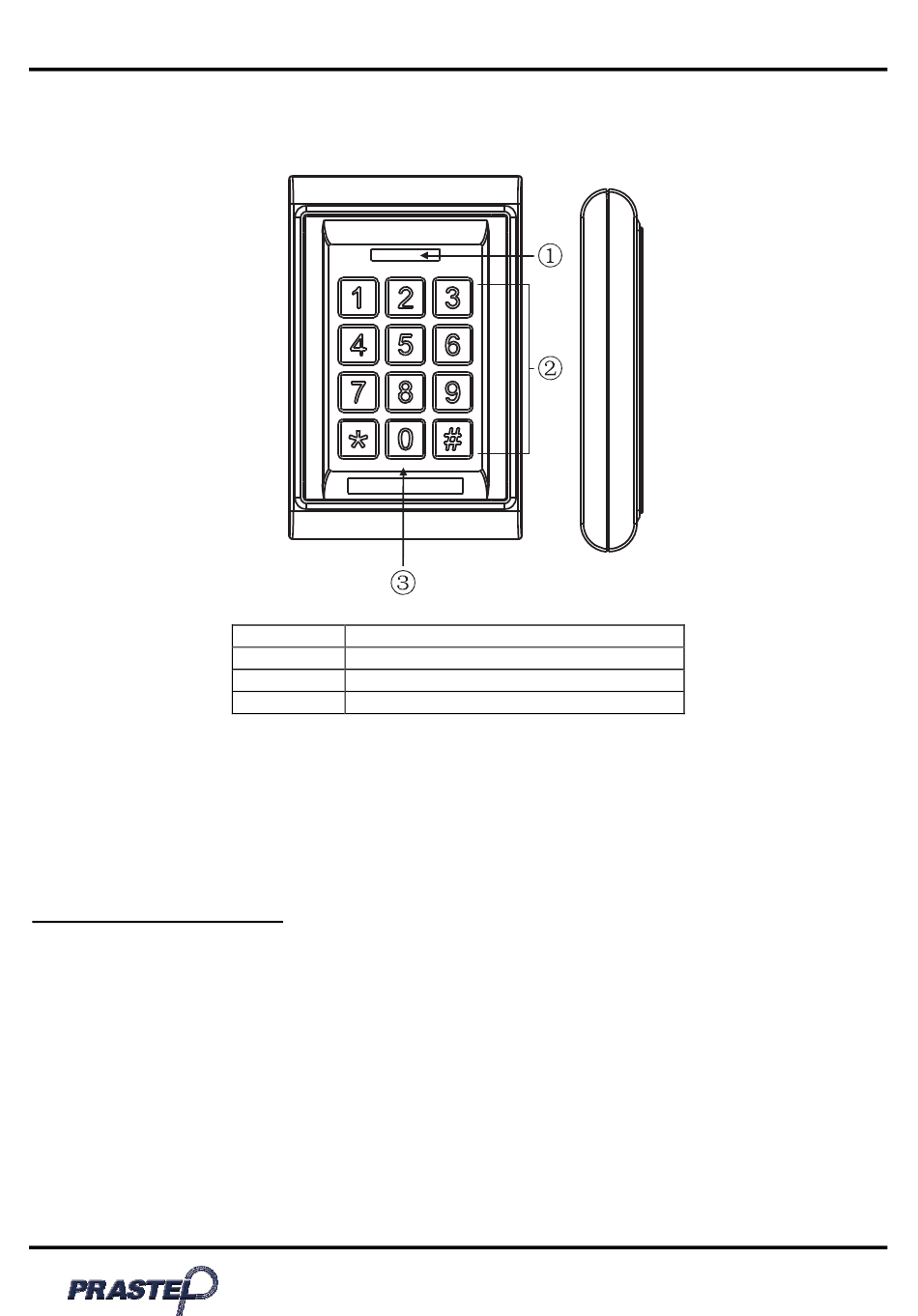

Numéro
Description
1
Indicateur de mode
2
Clavier
3
Boitier
Alimentation et consommation :
Alimentation DC : 12Vcc à 24Vcc
Alimentation AC : 12Vac à 24Vac
Consommation en veille : < 20mA
Consommation en fonctionnement : ~ 50mA
1
ISEASY-PADA5EU_12_14

Advertisement

loading
Need help?

Need help?

Do you have a question about the EASY-PAD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PRASTEL EASY-PAD

Summary of Contents for PRASTEL EASY-PAD

  • Page 1 FRANÇAIS EASY-PAD ISEASY-PADA5EU_12_14 Notice d’installation Numéro Description Indicateur de mode Clavier Boitier Conditions de fonctionnement : Alimentation et consommation : Température : -20°C ~ +50°C Alimentation DC : 12Vcc à 24Vcc Humidité : inférieur ou égal à 95% Alimentation AC : 12Vac à 24Vac Consommation en veille : <...

  • Page 2: Installation

    FRANÇAIS EASY-PAD ISEASY-PADA5EU_12_14 INSTALLATION Avant l'installation, définissez l'emplacement où l'unité de contrôle sera montée. Faites-le selon les étapes suivantes : 1. Ouvrez le contrôleur en desserrant et en enlevant les vis à l'arrière du boitier. 2. Utilisez le gabarit fourni pour placer et percer précisément les trous exigés. Les quatre trous sont marqués «...
  • Page 3 FRANÇAIS EASY-PAD ISEASY-PADA5EU_12_14 Ajouter un code utilisateur (ZONE 1) Entrez en mode programmation puis : Entrez un numéro à trois chiffre de 000 à 999, l’indicateur clignotera : Si l’indicateur s’allume rouge, cela signifie qu’il existe déjà des données enregistrées dans cette unité...
  • Page 4 FRANÇAIS EASY-PAD ISEASY-PADA5EU_12_14 Régler le temps d’activation du relais pour la ZONE 2 Entrez en mode programmation puis : Pressez les boutons « * » et « 5 », l’indicateur clignotera vert ; Entrez un numéro de 00 à 99, l’indicateur s’allumera en vert et en même temps un long bip signalera la réussite du réglage du temps de...
  • Page 5 Ensuite, entrez trois chiffres de 000 à 999 comme unité de départ et le code correspondant (la longueur du code doit être la même que celle du code administrateur). Pressez le bouton «# » pour quitter le menu paramétrage. Câblage EASY-PAD : Rouge : Alimentation : +12V/24 AC/DC...

  • Page 6: Specifications / Features

    ENGLISH EASY-PAD ISEASY-PADA5EU_12_14 Instruction Manual Number Description Mode indicator Matrix keypad Housing Operating conditions: Power and voltage requirements: Temperature: -20°C to +50°C DC input: 12V to 24V RH: ≤95% AC input: 12V to 24V Standby current: ≤20 mA Operating current : ≤50 mA SPECIFICATIONS / FEATURES 1.
  • Page 7 ENGLISH EASY-PAD ISEASY-PADA5EU_12_14 INSTALLATION Before installation, determine where the controller unit is to be mounted, according to the following steps: 1. Open the controller by loosening and removing the screws at the back of the housing. 2. Use the provided drilling template to accurately position and drill the required holes. All four drilling holes are marked "B".
  • Page 8 ENGLISH EASY-PAD ISEASY-PADA5EU_12_14 Activation code addition procedure: 1. Access the programming mode; the green indicator will be on. 2. Enter a 3-digit number from 000 to 999, and the green indicator will light up. 3. Enter the activation code. The code length should be the same as the admin code.
  • Page 9 ENGLISH EASY-PAD ISEASY-PADA5EU_12_14 Delete all User Codes, Restore Default Settings Access the programming mode, then: Press “*” and “8” (theindicator will flash green), and press “8” twice, (a sequence of short beeps will be heard, ending in a continuous beep, and the indicator will turn green), indicating that all user codes have been deleted successfully;...
  • Page 10 000 to 999 as initial unit and the relevant code (the code length should be the same as the admin code). Press “#” to exit the setting menu. EASY-PAD Wiring Red: power: +12V/24 AC/DC Black: power: - 12V/24 AC/DC Brown: Door status detection –...
  • Page 11 ITALIANO EASY-PAD ISEASY-PADA5EU_12_14 Istruzioni per l’installazione Numero Descrizione Indicatore modalità Tastiera Cassetta Condizioni di funzionamento: Alimentazione e consumo: Temperatura: -20 °C ~ +50 °C Entrata DC: da 12 Vcc a 24 Vcc Umidità: minore o uguale al 95% Entrata AC: da 12 Vac a 24 Vac Modalità...

  • Page 12: Installazione

    ITALIANO EASY-PAD ISEASY-PADA5EU_12_14 INSTALLAZIONE Prima dell’installazione, definire la posizione in cui si desidera montare l’unità di controllo. Quindi seguire le indicazioni seguenti: 1. Aprire l’unità di controllo allentando e togliendo le viti nella parte posteriore della cassetta. 2. Utilizzare la dima fornita per posizionare e praticare i fori necessari in modo preciso. I quattro fori sono contrassegnati con “B”.
  • Page 13 ITALIANO EASY-PAD ISEASY-PADA5EU_12_14 ATTENZIONE: Una volta modificata la lunghezza del codice di attivazione, tutti i codici memorizzati saranno cancellati. Aggiungere un codice utente (ZONA 1) Entrare in modalità programmazione, quindi: Inserire un numero a tre cifre compreso tra 000 e 999, l’indicatore comincerà a lampeggiare: Se l’indicatore si accende con luce rossa significa che esistono già...
  • Page 14 ITALIANO EASY-PAD ISEASY-PADA5EU_12_14 apertura è 00: digitare il codice di entrata una volta per aprire la porta, poi digitate di nuovo il codice di entrata per chiudere la porta. Premere il pulsante “ # ” per uscire dal menu di definizione dei parametri.
  • Page 15 A questo punto, inserire tre cifre da 000 a 999 come unità di avvio e il codice corrispondente (la lunghezza del codice deve essere la stessa di quella del codice amministratore). Premere il pulsante “ # ” per uscire dal menu di definizione dei parametri. Cablaggio di EASY-PAD Rosso: alimentazione: +12V/24 AC/DC Nero: alimentazione: - 12V/24 AC/DC...
  • Page 16 ESPAÑOL EASY-PAD ISEASY-PADA5EU_12_14 Instrucciones de instalación Número Descripción Indicador de modo Teclado Caja Condiciones de funcionamiento: Alimentación y consumo eléctrico: Temperatura: -20°C ~ +50°C Entrada DC: 12 Vcc a 24 Vcc Humedad: inferior o igual a 95% Entrada AC: 12 Vac a 24 Vac...

  • Page 17: Instalación

    ESPAÑOL EASY-PAD ISEASY-PADA5EU_12_14 INSTALACIÓN Antes de instalar el dispositivo, asegúrese de saber exactamente dónde quiere montar la unidad de control. A continuación, siga los siguientes pasos: 1. Abra el controlador; para ello, desatornille y retire los tornillos situados en la parte trasera de la caja.
  • Page 18 ESPAÑOL EASY-PAD ISEASY-PADA5EU_12_14 Añadir un código de usuario (ZONA 1) Entre en modo programación, y a continuación: Introduzca un número de tres cifras, de 000 a 999, el indicador comenzará a parpadear: Si el indicador se enciende en rojo, significa que ya existen datos almacenados en esta unidad;...
  • Page 19 ESPAÑOL EASY-PAD ISEASY-PADA5EU_12_14 Configurar el tiempo de activación del relé para la ZONA 2 Entre en modo programación, y a continuación: Pulse las teclas «*» y «5», el indicador comenzará a parpadear en verde. Introduzca un número de 00 a 99, el indicador se encenderá...
  • Page 20 A continuación, introduzca tres cifras de 000 a 999 como unidad de origen y el código correspondiente (la longitud del código deberá ser la misma que la del código administrador). Pulse la tecla «#» para abandonar el menú de configuración. Cableado de EASY-PAD Rojo: alimentación: +12/24 V AC/DC Negro: alimentación: - 12/24 V AC/DC...
  • Page 21 DEUTSCH EASY-PAD ISEASY-PADA5EU_12_14 Installationsanleitung Nummer Beschreibung Modusanzeige Tastatur Gehäuse Betriebsbedingungen: Versorgung und Verbrauch: Temperaturbereich: -20 °C bis +50 °C DC-Eingang: 12 V DC bis 24 V DC Feuchtigkeit: 95 % oder weniger AC-Eingang: 12 V AC bis 24 V AC...
  • Page 22 DEUTSCH EASY-PAD ISEASY-PADA5EU_12_14 INSTALLATION Wählen Sie vor der Installation die Stelle, an der die Steuereinheit angebracht werden soll. Gehen Sie bei der Montage folgendermaßen vor: 1. Öffnen Sie das Steuergerät, indem Sie die Schrauben auf der Gehäuserückseite lösen und abnehmen.
  • Page 23 DEUTSCH EASY-PAD ISEASY-PADA5EU_12_14 Hinzufügung eines Benutzercodes (ZONE 1) Wechseln Sie in den Programmiermodus und gehen Sie anschließend folgendermaßen vor: Geben Sie eine dreistellige Zahl von 000 bis 999 ein, die Anzeige blinkt: Leuchtet die Anzeige rot, bedeutet das, dass in dieser Einheit bereits gespeicherte Daten vorhanden sind;...
  • Page 24 DEUTSCH EASY-PAD ISEASY-PADA5EU_12_14 Einstellung der Aktivierungszeit des Relais für die ZONE 2 Wechseln Sie in den Programmiermodus und gehen Sie anschließend folgendermaßen vor: Drücken Sie auf die Tasten „*“ und „5“, die Anzeige blinkt grün; Geben Sie eine Zahl zwischen 00 und 99 ein, die Anzeige leuchtet grün und gleichzeitig signalisiert ein langer Piepton die erfolgreiche...
  • Page 25 DEUTSCH EASY-PAD ISEASY-PADA5EU_12_14 Aktivierung/Deaktivierung des Pickproof-Alarms Wechseln Sie in den Programmiermodus und gehen Sie anschließend folgendermaßen vor: Drücken Sie auf die Tasten „*“ und „6“ (die Anzeige blinkt grün) und anschließend auf die Tasten „0“ und „1“. Ein langer Piepton ertönt und die Anzeige wird grün. Der Pickproof-Alarm ist deaktiviert.
  • Page 26 EASY-PAD ISEASY-PADA5EU_12_14...
  • Page 27 EASY-PAD ISEASY-PADA5EU_12_14...
  • Page 28 EASY-PAD ISEASY-PADA5EU_12_14 PRASTEL France SARL ZI Athélia II, 225 Impasse du Serpolet 13704 LA CIOTAT Cedex FRANCE Tel : +33.(0)442.98.06.06 Fax : +33 (0)442.04.53.51 Email : infos@prastelfrance.fr...
