AXOR Citterio
Einhebel-Küchenmischer
Oberflächen: Chrom___Artikelnummer: 39850000
Beschreibung
Merkmale
· Schwenkbereich einstellbar in 3 Stufen auf 110°,
150° oder 360°
· Normalstrahl
· Anschlussgröße: DN15
· Durchflussmenge 13 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· Rückflussverhinderer integriert
· für Durchlauferhitzer geeignet
· Lieferumfang: Einhebel-Küchenmischer,
Anschlussschläuche, Schaftbefestigung,
Montageanleitung
· P-IX 18330/IB
Produktabbildung
Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch
Technologie
Designpreise

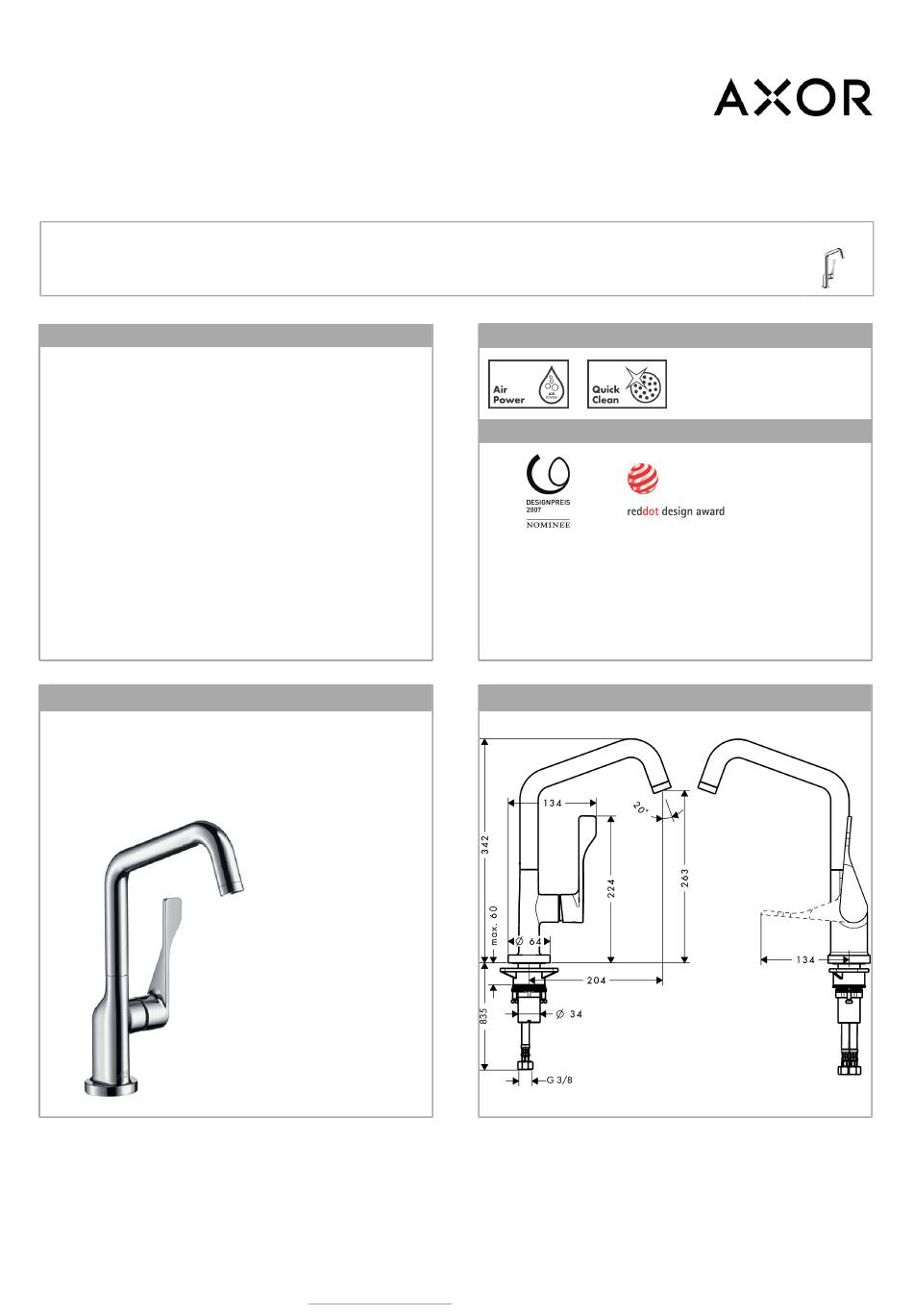

Maßzeichnung
Seite
1 / 4
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hans Grohe AXOR Citterio 39850 Series
Summary of Contents for Hans Grohe AXOR Citterio 39850 Series
- Page 1 AXOR Citterio Einhebel-Küchenmischer Oberflächen: Chrom___Artikelnummer: 39850000 Beschreibung Technologie Merkmale · Schwenkbereich einstellbar in 3 Stufen auf 110°, 150° oder 360° · Normalstrahl Designpreise · Anschlussgröße: DN15 · Durchflussmenge 13 l/min · Keramikmischsystem · Anschlussart: G ⅜ Anschlussschläuche · Rückflussverhinderer integriert ·...
- Page 2 AXOR Citterio Einhebel-Küchenmischer Oberflächen: Chrom___Artikelnummer: 39850000 Durchflussdiagramm Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch Seite 2 / 4...
- Page 3 AXOR Citterio Einhebel-Küchenmischer Oberflächen: Chrom___Artikelnummer: 39850000 Explosionszeichnung Baujahr: >10/10 Mehr Details online auf unserer Website_www.axor-design.com_Wir freuen uns auf Ihren Besuch Seite 3 / 4...
- Page 4 AXOR Citterio Einhebel-Küchenmischer Oberflächen: Chrom___Artikelnummer: 39850000 Ersatzteilliste Baujahr: >10/10 Pos. Beschreibung Artikelnummer Griff 39891000 Griffstopfen 96338000 Madenschraube M6x10 DIN 916 96029000 Kappe 98603000 Mutter 96461000 O-Ring 32x2 98193000 Kartusche kpl. 92730000 Dichtung 95008000 O-Ring 35x2 92604000 Auslauf kpl. 98604000 Luftsprudler M24x1 (15 l/min) 97691000 Anschlagring Set (110°...
-
