C40 CLIMATE CONTROL
AFBEELDING 2.6 OP PAGINA 14
Verwijder het Toevoer-Ventiel (03-523) van
de Behuizing van de Uitlaat (03-522) en zorg
ervoor dat de kleine o-ring in het midden op
zijn plaats blijft.
AFBEELDING 2.7 OP PAGINA 15
1. Til de Behuizing van de Uitlaat op (03-522)
om bij de U-buis te komen (03-510) 2. Schuif
de Behuizing van de Uitlaat (03-522) van de
U-buis af 03-510.
AFBEELDING 2.8 OP PAGINA 15
Til de riemlus over de Onderkant van de
Behuizing (03-514) zodat deze naar beneden
van de U-buis af kan schuiven (03-510).
AFBEELDING 2.9 OP PAGINA 15
Om de demontage van uw C40
neemt u de U-buis (03-510) en schuift u deze
van de Bovenkant van de Behuizing (03-521).

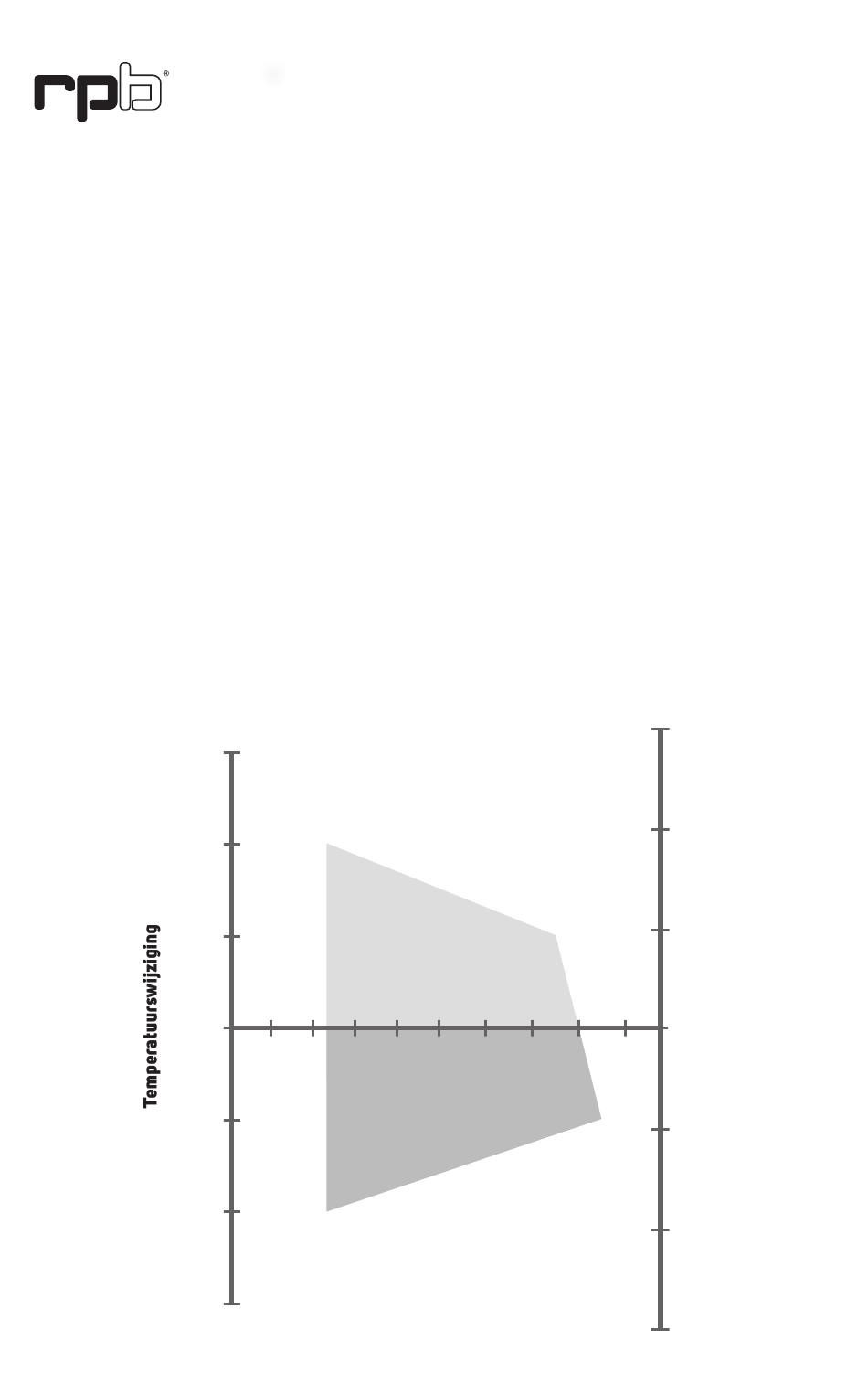

TOEVOER- EN TEMPERATUURGRAFIEK
+30°C
+20°C
+10°C
-10°C
-20°C
-30°C
AFBEELDING 4.1
30 30
™
te voltooien,
™
Verwarming
170 200
Koeling
Luchttoevoer slpm
(Standaard Liters Per Minuut)
Let op:
Om het opnieuw in elkaar zetten te
vergemakkelijken, zet de riem vast voordat u
de schroeven plaats volgens Afbeelding 2.3.
Geluiddempers zijn opgenomen in deel
03-526 (Behuizing van de Uitlaat en
Geluiddempers). Deze moeten worden
aangebracht wanneer de 03-502 in gebruik is.
AFBEELDING 3.1 OP PAGINA 16
Om de riemlus te vervangen, verwijdert u het
midden schroef en schuif de oude riemlus eraf,
over de draaduitgang.
AFBEELDING 3.2 OP PAGINA 16
Om de nieuwe riemlus te installeren, schuift
u deze over de uitlaat met schroefdraad en
lijn de zeskantmoer uit inkeping met het gat
in de achterkant van de behuizing. Plaats de
centreerschroef en monteer de geluiddempers
en het uitlaatdeksel opnieuw.
230
+60°F
+40°F
+20°F
-20°F
-40°F
-60°F
