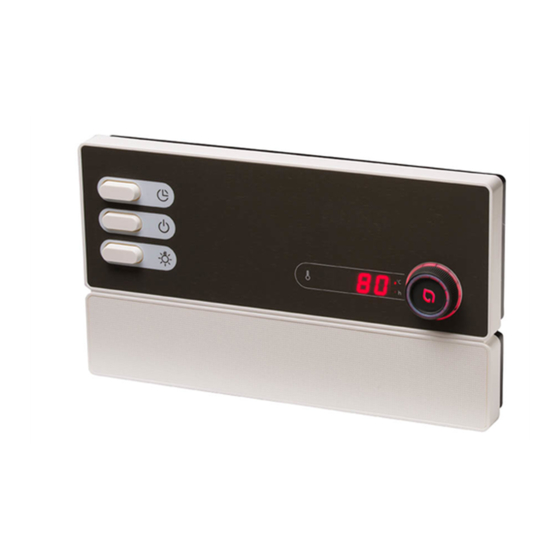

Sentiotec Pro B2 Instructions For Installation And Use Manual
Sauna control unit
Hide thumbs
Also See for Pro B2:
- Instructions for installation and use manual (33 pages) ,
- Instructions for installation and use manual (62 pages) ,
- Instructions for installation and use manual (268 pages)
Related Manuals for Sentiotec Pro B2
Summary of Contents for Sentiotec Pro B2
- Page 1 S a u n a s t e u e r u n g Pro B2 PRO-B2 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/15 Ident-Nr. 1-026-966...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Fühler-Betriebsarten 4. Montage 4.1. Saunasteuerung montieren 4.2. - Page 3 8. Inbetriebnahme 8.1. Heizzeitbegrenzung einstellen 8.2. Phasenrollierung aktivieren/deaktivieren 8.3. Ein-Fühlerbetrieb aktivieren/deaktivieren 8.4. Ofentemperatur im Ein-Fühlerbetrieb anzeigen 9. Bedienung 9.1. Bedienelemente 9.2. Licht einschalten 9.3. Saunasteuerung einschalten 9.4. Sauna starten 9.5. Soll-Temperatur ändern 9.6. Vorwahlzeit einstellen 9.7. Vorwahlzeitfunktion abbrechen 9.8. Standby für Fernwirken aktivieren 9.9.
-
Page 4: Zu Dieser Anleitung
Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Page 5: Wichtige Hinweise Zu Ihrer Sicherheit
Die Saunasteuerung Pro B2 dient ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerung Pro B2 darf nur zum Steuern und Regeln ei- nes Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem Ofen... -
Page 6: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 6/30 2.2. Sicherheitshinweise für den Monteur Die Montage darf nur durch eine Elektrofachkraft oder eine ver- Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Page 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/30 2.3. Sicherheitshinweise für den Anwender Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Page 8: Produktbeschreibung
Sicherheitsabschaltung (Artikelnummer: HT-SWL) Webserver pronet (Artikelnummer: PRO-NET) 3.3. Produktfunktionen Die Saunasteuerung Pro B2 verfügt über folgende Funktionen: Regeln von Saunaöfen mit einer Heizleistung bis 10,5 kW im Temperatur- bereich von 30 °C bis 110 °C. Mit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW auf 18 kW oder 30 kW erhöht werden. -
Page 9: Fühler-Betriebsarten
Montage- und Gebrauchsanweisung S. 9/30 3.4. Fühler-Betriebsarten Die Saunasteuerung kann mit einem oder mit zwei Temperaturfühlern betrieben werden. Ein-Fühlerbetrieb (F1) Der Ein-Fühlerbetrieb muss bei der Inbetriebnahme aktiviert werden (siehe 8.3. Ein-Fühlerbetrieb aktivieren/deaktivieren auf Seite 22). Im Ein-Fühlerbetrieb wird die Saunasteuerung nur mit dem Ofenfühler mit Über- temperatursicherung (F1-Fühler) betrieben. -
Page 10: Montage
Montageanweisung – nur für Fachpersonal S. 10/30 4. Montage 4.1. Saunasteuerung montieren ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. - Page 11 Montageanweisung – nur für Fachpersonal S. 11/30 Zur Montage der Saunasteuerung führen Sie folgende Schritte durch: 1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).
-
Page 12: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren
Montageanweisung – nur für Fachpersonal S. 12/30 4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie bei der Montage des Ofenfühlers folgende Punkte: Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten. -
Page 13: Bankfühler F2 (Optional) Montieren
Montageanweisung – nur für Fachpersonal S. 13/30 4.3. Bankfühler F2 (optional) montieren Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. Zur Montage des Bankfühlers führen Sie folgende Schritte durch: 1. -
Page 14: Elektrischer Anschluss
Montageanweisung – nur für Fachpersonal S. 14/30 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Anschlussbereich für Kleinspannung Kabeldurchführung für Versorgungsleitung Klemmleiste für Sicherheitsabschaltung, Kabeldurchführung für Leistungserweiterung Fernstart und Fühlerleitungen... -
Page 15: Versorgungsleitung Und Ofenleitung Anschließen
Montageanweisung – nur für Fachpersonal S. 15/30 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist. Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. -
Page 16: Leistungserweiterung (Optional) Anschließen
Montageanweisung – nur für Fachpersonal S. 16/30 5.3. Leistungserweiterung (optional) anschließen 1. Führen Sie die Leitung der Leistungserweiterung durch die Kabeldurchfüh- rung in den Anschlussbereich für 230 V / 400 V 2. Schließen Sie die Leitung der Leistungserweiterung gemäß dem An- schlussplan an die Klemmleiste an. -
Page 17: Fernstart
Montageanweisung – nur für Fachpersonal S. 17/30 Zur Montage der Sicherheitsabschaltung führen Sie folgende Schritte durch: 1. Montieren Sie die Sicherheitsabschaltung entsprechend der Bedienungs- anleitung des Geräts. 2. Führen Sie die Leitungen der Sicherheitsabschaltung durch die Kabeldurch- führung in den Anschlussbereich für Kleinspannung 3. -
Page 18: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 18/30 6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. Berühren Sie NIEMALS spannungsführende Teile. 1. - Page 19 Montageanweisung – nur für Fachpersonal S. 19/30 5. Bei optionaler Leistungserweiterung a. Prüfen Sie die Steuerleitungen ST1, ST2 und ST3. b. Überprüfen Sie die maximal zulässige Heizleistung an der Leistungs- erweiterung S2-18 von 3 kW je Phase. c. Überprüfen Sie die maximal zulässige Heizleistung an der Leistungs- erweiterung S2-30 von 7 kW je Phase.
-
Page 21: Inbetriebnahme
Montageanweisung – nur für Fachpersonal S. 21/30 8. Inbetriebnahme Über die Funktionswahlschalter im Anschlussbereich für Kleinspannung können verschiedene Produktfunk- tionen aktiviert werden. Die Abbil- dung rechts zeigt die Standardein- stellung der Funktionswahlschalter. Beachten Sie, dass nach Ände- rungen die Steuerung für 10 Sek. ausgeschaltet werden muss, um die Einstellungen zu speichern. -
Page 22: Phasenrollierung Aktivieren/Deaktivieren
Montageanweisung – nur für Fachpersonal S. 22/30 8.2. Phasenrollierung aktivieren/deaktivieren Die Phasenrollierung wird mit dem Funktionswahlschalter 3 aktiviert bzw. de- aktiviert. 3 in ON-Position. Die Phasenrollierung ist damit aktiviert. Wenn Sie die Phasenrollierung deaktivieren möchten, bringen Sie den Funk- tionswahlschalter 3 in die OFF-Position. 8.3. -
Page 23: Bedienung
Gebrauchsanweisung für den Anwender S. 23/30 9. Bedienung 9.1. Bedienelemente Zusatz-Anzeige Lichtschalter Temperatur-Wähler EIN/AUS-Schalter Temperatur-Anzeige Vorwahlzeit-Taster Fernstart-Anzeige 9.2. Licht einschalten Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter eingeschaltet und ausgeschaltet werden. Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschal- WORLD OF WELLNESS... -
Page 24: Saunasteuerung Einschalten
Gebrauchsanweisung für den Anwender S. 24/30 9.3. Saunasteuerung einschalten WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. -
Page 25: Vorwahlzeit Einstellen
Gebrauchsanweisung für den Anwender S. 25/30 9.6. Vorwahlzeit einstellen WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren . -
Page 26: Vorwahlzeitfunktion Abbrechen
Gebrauchsanweisung für den Anwender S. 26/30 9.7. Vorwahlzeitfunktion abbrechen Drücken Sie für eine Sekunde (Longpress) auf den Vorwahlzeit-Taster um die Vorwahlzeitfunktion abzubrechen. Das Ablaufen der Vorwahlzeit wird abgebrochen. In der Temperatur-Anzeige wird die aktuelle Temperatur in der Kabi- ne angezeigt. Im Ein-Fühlerbetrieb wird die Soll-Temperatur angezeigt. Die zuletzt eingestellte Vorwahlzeit wird gespeichert, somit kann mit nur einem Tastendruck der letzte Wert aufgerufen werden. -
Page 27: Reinigung Und Wartung
Gebrauchsanweisung für den Anwender S. 27/30 10. Reinigung und Wartung 10.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. Tauchen Sie das Gerät NIEMALS in Wasser. Übergießen Sie das Gerät nicht mit Wasser. Reinigen Sie das Gerät nicht zu feucht. -
Page 28: Problemlösung
Montage- und Gebrauchsanweisung S. 28/30 12. Problemlösung 12.1. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden durch einen wiederkehrenden Warnton und durch das Blinken des Temperatur-Wählers angezeigt. -
Page 29: Sicherungen
Montage- und Gebrauchsanweisung S. 29/30 12.2. Sicherungen Lüfter/Leistungserweiterung und Elektronik sowie eine Ersatzsicherung. Hierbei handelt es sich um 1A träge Mikrosicherungen. Diese können mit der Artikelnummer PRO-FUSE bestellt werden. Licht Elektronik Lüfter/Leistungserweiterung Ersatzsicherung Zum Tauschen der Sicherung den Sicherungseinsatz gerade abziehen und die neue Sicherung einsetzen. -
Page 30: Technische Daten
Montage- und Gebrauchsanweisung S. 30/30 13. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 307 x 175 x 57 mm Schaltspannung / dreiphasig 3N: 400 V AC Frequenz: 50 Hz Schaltleistung / Heizgerät : 3 x 3,5 kW... - Page 31 Sauna control unit Pro B2 PRO-B2 INSTRUCTIONS FOR INSTALLATION AND USE English Version 06/15 ID no. 1-026-966...
- Page 32 Table of Contents About this instruction manual Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 2.3. Safety information for the user Product description 3.1. Scope of delivery 3.2. Optional accessories 3.3. Product functions 3.4. Sensor operating modes Installation 4.1.
- Page 33 Starting-up 8.1. Setting the heating period limit 8.2. Activating/deactivating phase alignment 8.3. Activating/deactivating the single-sensor mode 8.4. Displaying the heater temperature in single-sensor mode Operation 9.1. Operating elements 9.2. Switching on the light 9.3. Switching on the sauna control unit 9.4.
-
Page 34: About This Instruction Manual
These installation and operating instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. Symbols used for warning notices In these instructions for installation and use, a warning notice located next to an activity indicates that this activity poses a risk. -
Page 35: Important Information For Your Safety
The sauna control unit Pro B2 is used exclusively for operating and controlling the sauna functions in accordance with the technical data. The sauna control unit Pro B2 may only be used for operating and combustion test described in paragraph 19.101 of EN 60335-2-53. -
Page 36: Safety Information For The Installer
Instructions for installation and use p. 6/30 2.2. Safety information for the installer Work on the sauna control unit may only be performed when the power has been disconnected. An all-pole disconnecting device with full cut-off compliant with The sauna control unit must be installed outside the sauna room at a height of approx. -
Page 37: Safety Information For The User
Instructions for installation and use p. 7/30 2.3. Safety information for the user The sauna control unit must not be used by children under 8 years old. The sauna control unit may only be used by children above 8 years old, by persons with limited psychological, sensory or mental capabilities or by persons with lack of experience/knowledge: –... -
Page 38: Product Description
(item number: PRO-NET) 3.3. Product functions The sauna control unit Pro B2 features the following functions: Regulation of sauna heaters with a heating output of up to 10.5 kW in the temperature range spanning 30 °C to 110 °C. -
Page 39: Sensor Operating Modes
Instructions for installation and use p. 9/30 3.4. Sensor operating modes The sauna control unit can be operated with one or two temperature sensors. Single-sensor mode (F1) time (see 8.3. Activating/deactivating the single-sensor mode on page 22). In single-sensor mode, the sauna control unit is operated with the heater sensor with an excess temperature fuse (F1) only. -
Page 40: Installation
Installation instructions, only for experts p. 10/30 4. Installation 4.1. Installing the sauna control unit ATTENTION! Damage to the unit The sauna control unit is protected against jets of water, however direct contact with water could still damage the unit. Install the sauna control unit in a dry place at which a maximum humidity of 95 % is not exceeded. - Page 41 Instructions for installation and use p. 11/30 To install the sauna control unit, perform the following steps: 1. Screw two Phillips-head screws (16 mm) into the wall of the sauna at a height of approx. 1.70 m to a distance of up to 7 mm. The two screws must be placed at a distance of 145 mm from each other (see Fig.
-
Page 42: Installing The Heater Sensor F1 With Excess Temperature Fuse
Installation instructions, only for experts p. 12/30 4.2. Installing the heater sensor F1 with excess temperature fuse Observe the following points when installing the heater sensor: The heater sensor must be installed on the rear of the heater, above the mid- dle of the sauna heater. -
Page 43: Installing Bench Sensor F2 (Optional)
Instructions for use for the user p. 13/30 4.3. Installing bench sensor F2 (optional) The bench sensor must be installed on the wall of the sauna room, above the rear bench seat. An interval of approx. 15 cm to the roof of the sauna room must be maintained. -
Page 44: Electrical Connection
Installation instructions, only for experts p. 14/30 5. Electrical connection ATTENTION! Damage to the unit The sauna control unit may only be used for operating and controlling 3 heat- ing circuits with a maximum heating capacity of 3.5 kW per heating circuit. Low-voltage connection area Cable bushing for power supply cable Terminal strips for safety shut-off device,... -
Page 45: Connecting The Power Supply Cable And Heater Cable
Installation instructions, only for experts p. 15/30 Observe the following points when connecting the power to the sauna control unit: Please observe that in the event of a guarantee claim, a copy of the bill from the electrician performing the work must be presented. Work on the sauna control unit may only be performed when the power has been disconnected. -
Page 46: Connecting The Power Booster (Optional)
Installation instructions, only for experts p. 16/30 5.3. Connecting the power booster (optional) 1. Guide the cable for the power booster through the cable bushing into the connection area for 230 V/400 V 2. Connect the cable for the power booster to the terminal strip in accordance with the connection diagram. -
Page 47: Remote Start
Installation instructions, only for experts p. 17/30 To install the safety shut-off device, perform the following steps: 1. Install the safety shut-off device in accordance with the operating instruc- tions for the device. 2. Guide the wires for the safety shut-off device through the cable bushing into the low-voltage connection area 3. -
Page 48: Performing Tests
Installation instructions, only for experts p. 18/30 6. Performing tests WARNING! The following tests must be performed with the power supply switched on. There is a danger of electric shock. NEVER touch live parts. 1. Check the contact of the earth conductors on the earth conductor terminal. 2. - Page 49 Installation instructions, only for experts p. 19/30 5. When there is an optional power booster: a. Check the control wires ST1, ST2 and ST3. b. Check the maximum permissible heating output of 3 kW per phase on the power booster S2-18. c.
-
Page 51: Starting-Up
Installation instructions, only for experts p. 21/30 8. Starting-up The function selection switch in the low-voltage connection area allows a variety of product functions to be activated. The figure at the right shows the standard setting for the function selection switch. Note that the control unit needs to be switched off for 10 seconds after making changes so that the settings... -
Page 52: Activating/Deactivating Phase Alignment
Installation instructions, only for experts p. 22/30 8.2. Activating/deactivating phase alignment Phase alignment is activated or deactivated using the function selection switch 3. The function selection switch 3 is set to the ON position as standard. Phase alignment is therefore activated. If you wish to deactivate phase alignment, place the function selection switch 3 in the OFF position. -
Page 53: Operation
Instructions for use for the user p. 23/30 9. Operation 9.1. Operating elements Additional display Light switch Temperature selector ON/OFF switch Temperature display Preset time button Remote start indicator 9.2. Switching on the light The light in the sauna room can be switched on and off independently of the ON/OFF switch To switch the light on or off on the power unit, press the light switch WORLD OF WELLNESS... -
Page 54: Switching On The Sauna Control Unit
Instructions for use for the user p. 24/30 9.3. Switching on the sauna control unit WARNING! Flammable objects that are placed on the sauna heater could ignite and heater before the sauna control unit is switched on. Press the ON/OFF switch , to switch on the sauna control unit. -
Page 55: Setting The Preset Time
Instructions for use for the user p. 25/30 9.6. Setting the preset time WARNING! heater before you activate the preset timer function. You can set the preset time in 15 minute intervals. The maximum preset time totals 24 hours. The preset time is shown in hours and minutes, e.g. 8 hours and 15 minutes is shown as 8.15. -
Page 56: Cancelling The Preset Time Function
Instructions for use for the user p. 26/30 9.7. Cancelling the preset time function Press and hold down the preset time button for a second to cancel the preset time function. The preset time countdown is cancelled. Then the current temperature in the sauna room is displayed in the temperature display . -
Page 57: Cleaning And Maintenance
Instructions for use for the user p. 27/30 10. Cleaning and maintenance 10.1. Cleaning ATTENTION! Damage to the unit The sauna control unit is protected against jets of water, however direct contact with water could still damage the unit. Never immerse the device in water. Never pour water over the device. -
Page 58: Troubleshooting
Instructions for installation and use p. 28/30 12. Troubleshooting 12.1. Error messages The sauna control unit is equipped with diagnostic software which monitors system statuses when it switches on and during operation. As soon as the diagnostic selector . Furthermore, “Err” appears in the additional display . -
Page 59: Fuses
Instructions for installation and use p. 29/30 12.2. Fuses Fuses for light, fan/power expansion and electronics as well as a spare fuse are located in the sauna control unit's connection area. These are 1A time delay micro fuses. They can be ordered using the item number PRO-FUSE. Light Electronics Fan/power expansion... -
Page 60: Technical Data
Instructions for installation and use p. 30/30 13. Technical data Ambient conditions Storage temperature: -25 °C to +70 °C Ambient temperature: -10 °C to +40 °C Relative humidity: max. 95 % Sauna control unit Dimensions: 307 x 175 x 57 mm Switched voltage / three-phase 3N: 400 V AC Frequency:... - Page 61 Commande de sauna Pro B2 PRO-B2 INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français Version 06/15 N° d’ident. 1-026-966...
- Page 62 Table des matières Concernant ces instructions Remarques importantes pour votre sécurité 2.1. Usage conforme 2.2. Consignes de sécurité pour le monteur 2.3. Consignes de sécurité pour l’utilisateur Description du produit 3.1. Contenu de la livraison 3.2. Accessoires en option 3.3. Fonctions du produit 3.4.
- Page 63 Mise en service 8.1. Réglage de la limitation de la durée de chauffage 8.2. Activation/désactivation de la disponibilité des phases 8.3. Activation/désactivation du fonctionnement à une sonde à une sonde Utilisation 9.1. Éléments de commande 9.2. Allumage de l’éclairage 9.3. Mise en marche de la commande de sauna 9.4.
-
Page 64: Concernant Ces Instructions
à tout moment des informations concernant son utilisation et relatives à votre sécurité. Ces instructions de montage et d’utilisation sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/ downloads. Symboles d’avertissement Dans les instructions de montage et le mode d’emploi présents, un avertissement précède les activités représentant un danger. -
Page 65: Remarques Importantes Pour Votre Sécurité
Instructions de montage et mode d’emploi p. 5/30 2. Remarques importantes pour votre sécurité La commande de sauna Pro B2 est conçue selon des règles tech- niques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l’utilisation. C’est pourquoi vous devez suivre les des différents chapitres. -
Page 66: Consignes De Sécurité Pour Le Monteur
Instructions de montage et mode d’emploi p. 6/30 2.2. Consignes de sécurité pour le monteur Seul un électricien spécialisé ou une personne ayant une quali- Les travaux sur la commande de sauna doivent être effectués uniquement lorsque l’appareil n’est pas sous tension. Un dispositif de coupure totale du circuit sur tous les pôles (caté- gorie de surtension III) doit être prévu par le client. -
Page 67: Consignes De Sécurité Pour L'utilisateur
Instructions de montage et mode d’emploi p. 7/30 2.3. Consignes de sécurité pour l’utilisateur La commande de sauna ne doit pas être utilisée par des enfants de moins de 8 ans. La commande de sauna peut être utilisée par des enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d’expérience et de connaissances aux conditions suivantes :... -
Page 68: Description Du Produit
Serveur Web pronet (référence : PRO-NET) 3.3. Fonctions du produit La commande de sauna Pro B2 dispose des fonctions suivantes : Réglage des poêles avec une puissance de chauffage pouvant monter jusqu’à 10,5 kW pour une plage de température de 30 °C à 110 °C. -
Page 69: Modes De Fonctionnement Des Sondes
Instructions de montage et mode d’emploi p. 9/30 3.4. Modes de fonctionnement des sondes La commande de sauna peut être utilisée avec une ou deux sondes de tempé- rature. Fonctionnement à une sonde (F1) Le fonctionnement à une sonde doit être activé lors de la mise en service (voir 8.3. -
Page 70: Montage
Instructions de montage uniquement pour le personnel spécialisé P. 10/30 4. Montage 4.1. Montage de la commande de sauna ATTENTION Endommagement de l’appareil La commande de sauna est protégée contre les projections d’eau, mais un contact direct avec de l’eau peut quand même endommager l’appareil. Montez la commande de sauna à... - Page 71 Instructions de montage uniquement pour le personnel spécialisé P. 11/30 Pour le montage de la commande de sauna, suivez les étapes suivantes : 1. Vissez deux vis cruciformes (16 mm) à une hauteur d’environ 1,70 m jusqu’à obtenir un écartement de 7 mm dans la paroi du sauna. L’espace entre les deux vis doit être de 145 mm (voir Fig.
-
Page 72: De Protection Contre La Surtempérature
Instructions de montage uniquement pour le personnel spécialisé P. 12/30 4.2. de protection contre la surtempérature Lors du montage de la sonde de poêle, tenez compte des points suivants : La sonde de poêle est montée sur la paroi arrière du poêle, dans la moitié supérieure du poêle. -
Page 73: Montage De La Sonde De Banc F2 (En Option)
Instructions de montage uniquement pour le personnel spécialisé P. 13/30 4.3. Montage de la sonde de banc F2 (en option) La sonde de banc est montée dans la paroi de la cabine au-dessus du banc arrière. Respectez une distance de 15 cm par rapport au plafond de la cabine. Pour le montage de la sonde de banc, suivez les étapes suivantes : 1. -
Page 74: Branchements Électriques
Instructions de montage uniquement pour le personnel spécialisé P. 14/30 5. Branchements électriques ATTENTION Endommagement de l’appareil La commande de sauna ne peut être utilisée que pour la commande et le réglage de 3 cycles de chauffage avec une puissance de 3,5 kW max. par cycle. Zone de raccordement pour très basse Passage de câbles pour câble d’alimentation tension... -
Page 75: Branchement De L'éclairage
Instructions de montage uniquement pour le personnel spécialisé P. 15/30 Lors du raccordement électrique de la commande de sauna, tenez compte des points suivants : est habilité à procéder au montage. facture de l’électricien ayant effectué le branchement. Les travaux sur la commande de sauna doivent être effectués uniquement lorsque l’appareil n’est pas sous tension. -
Page 76: Branchement Du Module D'extension De Puissance (En Option)
Instructions de montage uniquement pour le personnel spécialisé P. 16/30 5.3. Branchement du module d’extension de puissance (en option) 1. Faites passer le câble du module d’extension de puissance dans le passage de câbles dans la zone de raccordement pour 230 V/400 V 2. -
Page 77: Démarrage À Distance
Instructions de montage uniquement pour le personnel spécialisé P. 17/30 Pour le montage du dispositif d’arrêt de sécurité, suivez les étapes suivantes : 1. Montez le dispositif d’arrêt de sécurité conformément au mode d’emploi de l’appareil. 2. Faites passer les câbles du dispositif d’arrêt de sécurité dans le passage de câbles dans la zone de raccordement pour très basse tension 3. -
Page 78: Exécution Des Contrôles
Instructions de montage uniquement pour le personnel spécialisé P. 18/30 6. Exécution des contrôles Les contrôles suivants doivent être exécutés par un installateur-électricien agréé. AVERTISSEMENT Les contrôles suivants doivent être effectués sous tension. Attention au risque d’électrocution. Ne touchez JAMAIS de pièces conductrices sous tension. 1. - Page 79 Instructions de montage uniquement pour le personnel spécialisé P. 19/30 5. En présence d’un module d’extension de puissance optionnel a. Contrôlez les câbles de commande ST1, ST2 et ST3. b. Contrôlez la puissance de chauffage maximale sur le module d’extension de puissance S2-18 de 3 kW pour chaque phase.
-
Page 81: Mise En Service
Instructions de montage uniquement pour le personnel spécialisé P. 21/30 8. Mise en service Vous pouvez activer différentes fonctions du produit à l’aide du com- mutateur de sélection de fonctions qui se trouve dans la zone de rac- cordement pour très basse tension. L’illustration de droite représente le réglage standard du commutateur de sélection de fonctions. -
Page 82: Activation/Désactivation De La Disponibilité Des Phases
Instructions de montage uniquement pour le personnel spécialisé P. 22/30 8.2. Activation/désactivation de la disponibilité des phases Le commutateur de sélection de fonction 3 permet d’activer ou de désactiver la disponibilité des phases. Le commutateur de sélection de fonctions 3 se trouve par défaut en position ON. -
Page 83: Utilisation
Mode d’emploi pour l’utilisateur P. 23/30 9. Utilisation 9.1. Éléments de commande Commutateur d’éclairage Sélecteur de température Commutateur MARCHE/ARRÊT Touche de marche programmée 9.2. Allumage de l’éclairage L’éclairage de la cabine de sauna peut être allumé et éteint indépendamment du commutateur MARCHE/ARRÊT Pour allumer ou éteindre l’éclairage, appuyez sur le commutateur d’éclai- rage WORLD OF WELLNESS... -
Page 84: Mise En Marche De La Commande De Sauna
Mode d’emploi pour l’utilisateur P. 24/30 9.3. Mise en marche de la commande de sauna AVERTISSEMENT Risque d’incendie de sauna avant d’allumer la commande. Appuyez sur le commutateur MARCHE/ARRÊT pour mettre la commande de sauna en marche. température du fonctionnement à une sonde, la dernière température de consigne réglée apparaît. -
Page 85: Réglage De La Marche Programmée
Mode d’emploi pour l’utilisateur P. 25/30 de température . Lors du fonctionnement à une sonde, la température 9.6. Réglage de la marche programmée AVERTISSEMENT Risque d’incendie avant d’activer la marche programmée du sauna. Vous pouvez régler l’horaire de la marche programmée par paliers de 15 minutes. 1. -
Page 86: Désactivation De La Fonction De Marche Programmée
Mode d’emploi pour l’utilisateur P. 26/30 9.7. Désactivation de la fonction de marche programmée Appuyez sur le sélecteur de marche programmée et maintenez-le enfoncé Le décompte jusqu’à la mise en marche programmée est interrompu. pérature . Lors du fonctionnement à une sonde, la température de La dernière marche programmée étant sauvegardée, une pression marche programmée à... -
Page 87: Nettoyage Et Entretien Fr
Mode d’emploi pour l’utilisateur P. 27/30 10. Nettoyage et entretien 10.1. Nettoyage ATTENTION Endommagement de l’appareil La commande de sauna est protégée contre les projections d’eau, mais un contact direct avec de l’eau peut quand même endommager l’appareil. Ne plongez JAMAIS l’appareil dans l’eau. Ne versez JAMAIS d’eau sur l’appareil. -
Page 88: Dépannage
Instructions de montage et mode d’emploi p. 28/30 12. Dépannage 12.1. Messages d’erreur La commande de sauna est équipée d’un logiciel de diagnostic qui contrôle l’état du système pendant la mise en marche et le fonctionnement. Dès que le logiciel de diagnostic détecte une erreur, la commande de sauna éteint le poêle. Les erreurs vous sont signalées par un signal sonore répétitif et le clignotement du sélecteur de température . -
Page 89: Fusibles
Instructions de montage et mode d’emploi p. 29/30 12.2. Fusibles Les fusibles (ainsi qu’un exemplaire de réserve) de l’éclairage, de la ventilation/ extension de puissance et des composants électroniques se trouvent dans la zone de raccordement de la commande du sauna. Ce sont des microfusibles à... -
Page 90: Caractéristiques Techniques
Instructions de montage et mode d’emploi p. 30/30 13. Caractéristiques techniques Conditions ambiantes Température de stockage : de -25 °C à +70 °C Température ambiante : de -10 °C à +40 °C Humidité de l’air : max. 95 % Commande de sauna Dimensions : 307 x 175 x 57 mm Tension de commutation/triphasée 3N :... - Page 91 Comando della sauna Pro B2 PRO-B2 ISTRUZIONI DI MONTAGGIO E D’USO Italiano Versione 06/15 N. ident. 1-026-966...
- Page 92 Indice Informazioni sul presente manuale Importanti indicazioni per la scurezza personale 2.1. Conformità d’uso 2.2. Indicazioni di sicurezza per l’installatore 2.3. Indicazioni di sicurezza per l’utilizzatore Descrizione del prodotto 3.1. Dotazione 3.2. Accessori opzionali 3.3. Funzioni del prodotto 3.4. Modalità di funzionamento con sensori Montaggio 4.1.
- Page 93 Schema di collegamento Messa in funzione 8.1. Impostazione della limitazione del tempo di riscaldamento 8.2. Attivazione/disattivazione dell’attivazione singola delle fasi 8.3. Attivazione e disattivazione del funzionamento del sensore a membrana 8.4. Visualizzazione della temperatura della stufa nel funzionamento con un sensore Impiego 9.1.
-
Page 94: Informazioni Sul Presente Manuale
Così facendo è possibile in ogni momento controllare le informazioni sulla sicurezza personale e il comando. Le presenti istruzioni di montaggio e d’uso si trovano anche nell’area di download della nostra pagina web all’indirizzo: www.sentiotec.com/ downloads. Simboli nelle avvertenze Nelle presenti istruzioni di montaggio e d’uso, prima di ogni attività... -
Page 95: Importanti Indicazioni Per La Scurezza Personale
Istruzioni d’uso e di montaggio P. 5/30 2. Importanti indicazioni per la scurezza personale Il comando della sauna Pro B2 è costruito secondo le regole di sicurezza tecnica riconosciute. Tuttavia, durante l’utilizzo, possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli. -
Page 96: Indicazioni Di Sicurezza Per L'installatore
Istruzioni d’uso e di montaggio P. 6/30 2.2. Indicazioni di sicurezza per l’installatore Il montaggio deve essere eseguito solo da elettricisti o da persone I lavori da effettuare sul comando della sauna devono essere eseguiti solo in assenza di tensione. Per l’installazione, predisporre sul posto un dispositivo di sepa- razione su tutti i poli con disinnesto totale corrispondente alla categoria di sovratensione III. -
Page 97: Indicazioni Di Sicurezza Per L'utilizzatore
Istruzioni d’uso e di montaggio P. 7/30 2.3. Indicazioni di sicurezza per l’utilizzatore Il comando della sauna non deve essere utilizzato da bambini di età inferiore agli 8 anni. Il comando della sauna può essere utilizzato da bambini sopra gli necessari nei seguenti casi: –... -
Page 98: Descrizione Del Prodotto
(numero articolo: HT-SWL) Web server pronet (n. articolo: PRO-NET) 3.3. Funzioni del prodotto Il comando della sauna Pro B2 dispone delle seguenti funzioni: compreso fra 30°C e 110°C. Grazie all’ampliamento della potenza, il potere di rottura massimo può essere aumentato da 10,5 kW a 18/30 kW. -
Page 99: Modalità Di Funzionamento Con Sensori
Istruzioni d’uso e di montaggio P. 9/30 3.4. Modalità di funzionamento con sensori Il comando della sauna può essere fatto funzionare con uno o due sensori di temperatura. Funzionamento con un sensore (F1) Attivare il funzionamento con un sensore durante la messa in funzione del co- mando della sauna (vedi 8.3. -
Page 100: Montaggio
Istruzioni di montaggio solo per personale specializzato P. 10/30 4. Montaggio 4.1. Montaggio del comando della sauna ATTENZIONE! Danni all’apparecchio Il comando della sauna è protetto dagli spruzzi d’acqua, tuttavia il contatto diretto con l’acqua può danneggiare l’apparecchio. Montare il comando della sauna in un luogo asciutto, con un’umidità massima dell’aria non superiore al 95%. - Page 101 Istruzioni di montaggio solo per personale specializzato P. 11/30 Per il montaggio del comando della sauna eseguire i seguenti passaggi: 1. Avvitare due viti con intaglio a croce (16 mm) sulla parete della sauna a un’altezza di ca. 1,70 m e lasciandole fuoriuscire per una distanza max di 7 mm.
-
Page 102: Montaggio Del Sensore Della Stufa F1 Con Il Fusibile Termico Di Protezione
Istruzioni di montaggio solo per personale specializzato P. 12/30 4.2. Montaggio del sensore della stufa F1 con il fusibile termico di protezione Durante il montaggio del sensore della stufa osservare i seguenti punti: Montare il sensore sul lato posteriore della stufa, posizionandolo sopra il punto centrale della stufa. -
Page 103: Montaggio Del Sensore Della Panca F2 (Opzionale)
Istruzioni di montaggio solo per personale specializzato P. 13/30 4.3. Montaggio del sensore della panca F2 (opzionale) Montare il sensore della panca sulla parete della cabina posizionandolo sopra della cabina. Per il montaggio del sensore della panca eseguire i seguenti passaggi: 1. -
Page 104: Collegamento Elettrico
Istruzioni di montaggio solo per personale specializzato P. 14/30 5. Collegamento elettrico ATTENZIONE! Danni all’apparecchio Il comando della sauna può essere impiegato esclusivamente per il comando e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW per ogni circuito. -
Page 105: Collegamento Del Cavo Di Alimentazione E Del Cavo Della Stufa
Istruzioni di montaggio solo per personale specializzato P. 15/30 Durante il collegamento elettrico del comando della sauna osservare i se- guenti punti: Il montaggio deve essere eseguito solo da elettricisti o da persone con una Prestare attenzione che in caso di richiesta delle prestazioni di garanzia è... -
Page 106: Collegamento Dell'ampliamento Della Potenza (Opzionale)
Istruzioni di montaggio solo per personale specializzato P. 16/30 5.3. Collegamento dell’ampliamento della potenza (opzionale) 1. Far passare il cavo dell’ampliamento della potenza attraverso il passa- cavo e inserirlo nella zona di collegamento per la tensione a 230 V / 400 V 2. -
Page 107: Avvio Remoto
Istruzioni di montaggio solo per personale specializzato P. 17/30 Per il montaggio del dispositivo di sicurezza per lo spegnimento automatico eseguire i seguenti passaggi: 1. Montare il dispositivo di sicurezza per lo spegnimento automatico confor- memente alle istruzioni per l’uso dell’apparecchio. 2. -
Page 108: Esecuzione Delle Prove
Istruzioni di montaggio solo per personale specializzato P. 18/30 6. Esecuzione delle prove Le seguenti prove devono essere eseguite da un elettricista autorizzato. AVVERTENZA! Le seguenti prove vengono eseguite con l’alimentazione elettrica inserita. Sussiste pericolo di scossa elettrica! NON toccare MAI le parti sotto tensione. 1. - Page 109 Istruzioni di montaggio solo per personale specializzato P. 19/30 5. In presenza di un ampliamento della potenza opzionale: a. Controllare i cavi di comando ST1, ST2 e ST3. b. Controllare la potenza termica massima ammessa sull’ampliamento della potenza S2-18 pari a 3 kW per ogni fase. c.
-
Page 111: Messa In Funzione
Istruzioni di montaggio solo per personale specializzato P. 21/30 8. Messa in funzione Mediante il selettore di funzioni po- sizionato nella zona di collegamento per la bassa tensione è possibile attivare diverse funzioni del prodot- postazione standard dei selettori di funzioni. comando deve essere disattivato per 10 sec., per salvare le impo- stazioni. -
Page 112: Attivazione/Disattivazione Dell'attivazione Singola Delle Fasi
Istruzioni di montaggio solo per personale specializzato P. 22/30 8.2. Attivazione/disattivazione dell’attivazione singola delle fasi La funzione di attivazione singola delle fasi viene attivata/disattivata mediante il selettore di funzioni 3. Il selettore di funzioni 3 è preimpostato sulla posizione ON. L’attivazione singola delle fasi è... -
Page 113: Impiego
Istruzioni d’uso per l’utilizzatore P. 23/30 9. Impiego 9.1. Elementi di comando Indicazione supplementare Interruttore della luce Selettore della temperatura Interruttore ON/OFF Indicazione della temperatura Tasto di preselezione oraria Visualizzazione avvio remoto 9.2. Attivazione della luce È possibile accendere e spegnere la luce nella cabina della sauna dipendente- mente dall’interruttore ON/OFF Per accendere e spegnere la luce, premere l’interruttore della luce WORLD OF WELLNESS... -
Page 114: Accensione Del Comando Della Sauna
Istruzioni d’uso per l’utilizzatore P. 24/30 9.3. Accensione del comando della sauna AVVERTENZA! Pericolo di incendio Prima di attivare il comando della sauna, accertarsi che NESSUN Per attivare il comando della sauna, premere l’interruttore ON/OFF Nell’indicazione della temperatura appare “0” per alcuni secondi. Poi nella cabina viene visualizzata la temperatura attuale. -
Page 115: Impostazione Della Preselezione Oraria
Istruzioni d’uso per l’utilizzatore P. 25/30 9.6. Impostazione della preselezione oraria AVVERTENZA! Pericolo di incendio causano incendi. Prima di attivare la funzione di preselezione oraria, accertarsi che È possibile impostare la preselezione oraria ogni 15 minuti. Il tempo massimo della preselezione oraria è 24 ore. La preselezione oraria viene visualizzata in ore e minuti, ad es. -
Page 116: Annullamento Della Funzione Preselezione Oraria
Istruzioni d’uso per l’utilizzatore P. 26/30 9.7. Annullamento della funzione preselezione oraria Per interrompere la funzione di preselezione oraria, premere per alcuni se- condi (longpress) sul tasto di preselezione oraria Il decorrere della preselezione oraria viene interrotto. Nell’indicazione della temperatura viene indicata la temperatura at- tuale nella cabina. -
Page 117: Pulizia E Manutenzione
Istruzioni d’uso per l’utilizzatore P. 27/30 10. Pulizia e manutenzione 10.1. Pulizia ATTENZIONE! Danni all’apparecchio Il comando della sauna è protetto dagli spruzzi d’acqua, tuttavia il contatto diretto con l’acqua può danneggiare l’apparecchio. NON immergere MAI l’apparecchio nell’acqua. NON versare MAI acqua sull’apparecchio. NON pulire MAI l’apparecchio con un panno troppo inumidito. -
Page 118: Risoluzione Dei Problemi
Istruzioni d’uso e di montaggio P. 28/30 12. Risoluzione dei problemi 12.1. Messaggi di errore Il comando della sauna è equipaggiato con un software di diagnosi che control- la gli stati del sistema durante l’accensione e il funzionamento. Non appena il software di diagnosi rileva un guasto, il comando della sauna spegne la stufa. -
Page 119: Fusibili
Istruzioni d’uso e di montaggio P. 29/30 12.2. Fusibili Nella sezione dei collegamenti del comando della sauna, si trovano i fusibili per luce, ventilatore/estensione della potenza ed elettronica e un fusibile di scorta. Si tratta di microfusibili ritardati da 1A. Possono essere ordinati con il numero articolo PRO-FUSE. - Page 120 Istruzioni d’uso e di montaggio P. 30/30 Condizioni ambientali Temperatura di stoccaggio: da -25°C a +70°C Temperatura ambiente: da -10°C a +40°C Umidità dell’aria: max 95% Comando della sauna Dimensioni: 307 x 175 x 57 mm Tensione di commutazione / trifase 3N: 400 V AC Frequenza: 50 Hz...
- Page 121 S a u n a b e d i e n i n g Pro B2 PRO-B2 MONTAGE- EN GEBRUIKSAANWIJZING Nederlands Versie 06/15 Ident-nr. 1-026-966...
- Page 122 Inhoudsopgave Over deze handleiding Belangrijke aanwijzingen voor uw veiligheid 2.1. Reglementair gebruik 2.2. Veiligheidsaanwijzingen voor de monteur 2.3. Veiligheidsaanwijzingen voor de gebruiker Productbeschrijving 3.1. Leveromvang 3.2. Optioneel toebehoren 3.3. Productfuncties 3.4. Bedrijfsmodi voeler Montage 4.1. Saunabediening monteren 4.2. Kachelvoeler F1 met oververhittingsbeveiliging monteren 4.3.
- Page 123 Inbedrijfstelling 8.1. Verwarmingstijdbegrenzing instellen 8.2. Fasenroulatie activeren/deactiveren 8.3. Modus met een voeler activeren/deactiveren 8.4. Kacheltemperatuur in modus met een voeler weergeven Bediening 9.1. Bedieningselementen 9.2. Licht inschakelen 9.3. Saunabediening inschakelen 9.4. Sauna starten 9.5. Moet-temperatuur wijzigen 9.6. Voorselectietijd instellen 9.7. Voorselectietijdfunctie annuleren 9.8.
-
Page 124: Over Deze Handleiding
Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen. U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads. Symbolen in waarschuwingsaanwijzingen In deze montage- en gebruiksaanwijzing staat bij werkzaamheden die gevaarlijk kunnen zijn een waarschuwingsaanwijzing. -
Page 125: Belangrijke Aanwijzingen Voor Uw Veiligheid
De saunabediening Pro B2 is uitsluitend bedoeld voor de bediening en regeling van de functies volgens de technische gegevens. De saunabediening Pro B2 mag alleen voor de besturing en regeling van een saunakachel conform paragraaf 19.101 van EN 60335-2-53 worden gebruikt. Alternatief kan een desbetreffende veiligheidsuit- schakeling in of boven de kachel worden gemonteerd. -
Page 126: Veiligheidsaanwijzingen Voor De Monteur
Montage- en gebruiksaanwijzing Pag. 6/30 2.2. Veiligheidsaanwijzingen voor de monteur De montage mag alleen door een elektricien of een vergelijkbaar Werkzaamheden aan de saunabediening mogen alleen in span- ningsvrije toestand worden uitgevoerd. Op de plaats van opstelling moet een volledige scheidingsinrich- ting met complete uitschakeling overeenkomstig de overspan- ningsgcategorie III worden aangebracht. -
Page 127: Veiligheidsaanwijzingen Voor De Gebruiker
Montage- en gebruiksaanwijzing Pag. 7/30 2.3. Veiligheidsaanwijzingen voor de gebruiker De saunabediening mag niet door kinderen onder 8 jaar worden gebruikt. De saunabediening mag door kinderen boven 8 jaar, door per- sonen met gereduceerde fysische, sensorische of mentale vaar- digheden en door personen met gebrekkige ervaring en kennis onder volgende omstandigheden worden gebruikt: –... -
Page 128: Productbeschrijving
Veiligheidsuitschakeling (artikelnummer: HT-SWL) Webserver pronet (artikelnummer: PRO-NET) 3.3. Productfuncties De saunabediening Pro B2 beschikt over volgende functies: Regelen van saunakachels met een verwarmingsvermogen tot 10,5 kW in een temperatuurbereik van 30 °C tot 110 °C. Met een vermogensuitbreiding kan het maximale schakelvermogen van 10,5 kW tot 18 kW of 30 kW worden verhoogd. -
Page 129: Bedrijfsmodi Voeler
Montage- en gebruiksaanwijzing Pag. 9/30 3.4. Bedrijfsmodi voeler De saunabediening kan met een of twee temperatuurvoelers worden gebruikt. Modus met een voeler (F1) De modus met één voeler moet bij de inbedrijfstelling worden geactiveerd (zie 8.3. Modus met een voeler activeren/deactiveren op pagina 22). In de modus met een voeler wordt de saunabediening enkel gebruikt met de kachelvoeler met oververhittingsbeveiliging (F1-voeler). -
Page 130: Montage
Montagehandleiding uitsluitend voor vakpersoneel Pag. 10/30 4. Montage 4.1. Saunabediening monteren ATTENTIE! Schade aan het apparaat De saunabediening is spatwaterdicht, toch kan rechtstreeks contact met water het apparaat echter beschadigen. Monteer de saunabediening op een droge plaats waar een maximale lucht- vochtigheid van 95% niet wordt overschreden. - Page 131 Montagehandleiding uitsluitend voor vakpersoneel Pag. 11/30 Om de saunabediening te monteren, voert u volgende stappen uit: 1. Draai twee kruiskopschroeven (16 mm) op een hoogte van ongeveer 1,70 m tot op een afstand van 7 mm in de saunawand. De beide schroeven moeten 145 mm van elkaar verwijderd zijn (zie afb.
-
Page 132: Kachelvoeler F1 Met Oververhittingsbeveiliging Monteren
Montagehandleiding uitsluitend voor vakpersoneel Pag. 12/30 4.2. Kachelvoeler F1 met oververhittingsbeveiliging monteren Let bij de montage van de kachelvoeler op volgende punten: De kachelvoeler moet op de achterkant van de kachel boven het midden van de saunakachel worden gemonteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond te worden gerespecteerd. -
Page 133: Bankvoeler F2 (Optioneel) Monteren
Montagehandleiding uitsluitend voor vakpersoneel Pag. 13/30 4.3. Bankvoeler F2 (optioneel) monteren De bankvoeler moet op de cabinewand boven de achterste zitbank worden ge- monteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond te worden gerespecteerd. Om de bankvoeler te monteren, voert u de volgende stappen uit: 1. -
Page 134: Elektrische Aansluiting
Montagehandleiding uitsluitend voor vakpersoneel Pag. 14/30 5. Elektrische aansluiting ATTENTIE! Schade aan het apparaat De saunabediening mag enkel worden gebruikt voor de bediening en regeling van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5 kW per verwarmingscircuit. Aansluitbereik voor extra lage spanning Kabeldoorvoering voor toevoerleiding Klemmenlijst voor veiligheidsuitschakeling, Kabeldoorvoering voor vermogensuitbreiding... -
Page 135: Stroomtoevoerleiding En Kachelkabel Aansluiten
Montagehandleiding uitsluitend voor vakpersoneel Pag. 15/30 Let bij de elektrische aansluiting van de saunabediening op volgende punten: ceerde persoon worden uitgevoerd. Houd er rekening mee dat in geval van garantieclaim een kopie van de rekening van het gespecialiseerde elektrobedrijf moet worden voorgelegd. Werkzaamheden aan de saunabediening mogen alleen in spanningsvrije toestand worden uitgevoerd. -
Page 136: Vermogensuitbreiding (Optioneel) Aansluiten
Montagehandleiding uitsluitend voor vakpersoneel Pag. 16/30 5.3. Vermogensuitbreiding (optioneel) aansluiten 1. Leid de leiding van de vermogensuitbreiding door de kabeldoorvoering in het aansluitbereik voor 230 V / 400 V 2. Sluit de leiding van de vermogensuitbreiding conform het aansluit- schema aan op de klemmenlijst . -
Page 137: Afstandsbediening
Montagehandleiding uitsluitend voor vakpersoneel Pag. 17/30 Om de veiligheidsuitschakeling te monteren, voert u volgende stappen uit: 1. Monteer de veiligheidsuitschakeling conform de bedieningshandleiding van het apparaat. 2. Steek de kabels van de veiligheidsuitschakeling door de kabeldoorvoering in het aansluitbereik voor laagspanning 3. -
Page 138: Controles Uitvoeren
Montagehandleiding uitsluitend voor vakpersoneel Pag. 18/30 6. Controles uitvoeren De volgende controles moeten worden uitgevoerd door een erkende elektricien. WAARSCHUWING! De volgende controles worden uitgevoerd bij ingeschakelde stroom- toevoer. Het gevaar van een elektrische schok is reëel. Raak NOOIT onderdelen aan die onder spanning staan. 1. - Page 139 Montagehandleiding uitsluitend voor vakpersoneel Pag. 19/30 5. Bij optionele vermogensuitbreiding a. Controleer de bedieningskabels ST1, ST2 en ST3. b. Controleer het maximaal toegestane verwarmingsvermogen aan de vermogensuitbreiding S2-18 van 3 kW per fase. c. Controleer het maximaal toegestane verwarmingsvermogen aan de vermogensuitbreiding S2-30 van 7 kW per fase.
-
Page 141: Inbedrijfstelling
Montagehandleiding uitsluitend voor vakpersoneel Pag. 21/30 8. Inbedrijfstelling Via de functiekeuzeschakelaar in het aansluitbereik voor laagspanning kunnen verschillende productfunc- ties worden geactiveerd. De afbeel- ding rechts toont de standaardinstel- ling van de functieschakelaar. Houd er rekening mee dat na wijzi- gingen de besturing 10 seconden moet worden uitgeschakeld, om de instellingen op te slaan. -
Page 142: Fasenroulatie Activeren/Deactiveren
Montagehandleiding uitsluitend voor vakpersoneel Pag. 22/30 8.2. Fasenroulatie activeren/deactiveren De fasenroulatie wordt via de functiekeuzeschakelaar 3 geactiveerd resp. gedeactiveerd. Standaard bevindt de functiekeuzeschakelaar 3 zich in de ON-stand. De fasenroulatie is dan geactiveerd. Wanneer u de fasenroulatie wilt deactiveren, zet u de functiekeuzeschakelaar 3 in de OFF-stand. -
Page 143: Bediening
Gebruiksaanwijzing voor de gebruiker Pag. 23/30 9. Bediening 9.1. Bedieningselementen Aanvullende weergave Lichtschakelaar Temperatuurselector IN/UIT-schakelaar Temperatuurweergave Voorselectietijd-toets Weergave startfunctie op afstand 9.2. Licht inschakelen Het licht in de saunacabine kan onafhankelijk van de AAN/UIT-schakelaar worden in- en uitgeschakeld. Druk op de lichtschakelaar om het licht in of uit te schakelen. -
Page 144: Saunabediening Inschakelen
Gebruiksaanwijzing voor de gebruiker Pag. 24/30 9.3. Saunabediening inschakelen WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen, kunnen ont- vlammen en brand veroorzaken. Leg NOOIT brandbare voorwerpen op de saunakachel. Controleer of GEEN brandbare voorwerpen op de saunakachel liggen, voordat u de saunabediening inschakelt. -
Page 145: Voorselectietijd Instellen
Gebruiksaanwijzing voor de gebruiker Pag. 25/30 9.6. Voorselectietijd instellen WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen kunnen ont- vlammen en brand veroorzaken. Leg NOOIT brandbare voorwerpen op de saunakachel. Controleer of GEEN brandbare voorwerpen op de saunakachel liggen, alvorens de voorselectietijdfunctie te activeren. -
Page 146: Voorselectietijdfunctie Annuleren
Gebruiksaanwijzing voor de gebruiker Pag. 26/30 9.7. Voorselectietijdfunctie annuleren Druk gedurende een seconden (longpress) op de voorselectietijdtoets om de voorselectietijdfunctie te annuleren. In de temperatuurweergave wordt de actuele temperatuur in de ca- bine weergegeven. In modus met een voeler wordt de moet-temperatuur weergegeven. -
Page 147: Reinigen En Onderhoud
Gebruiksaanwijzing voor de gebruiker Pag. 27/30 10. Reinigen en onderhoud 10.1. Reinigen ATTENTIE! Schade aan het apparaat De saunabediening is spatwaterdicht, toch kan rechtstreeks contact met water het apparaat echter beschadigen. Dompel het apparaat NOOIT onder in water. Giet geen water over het apparaat. Reinig het apparaat niet te nat. -
Page 148: Probleemoplossing
Montage- en gebruiksaanwijzing Pag. 28/30 12. Probleemoplossing 12.1. Foutmeldingen De saunabediening is uitgerust met diagnosesoftware die de systeemtoestanden controleert bij inschakeling en tijdens het bedrijf. Zodra de diagnosesoftware een fout vaststelt, schakelt de saunabediening de saunakachel uit. Fouten worden door een herhaaldelijke, akoestische waarschuwinstoon en door knipperen van de temperatuurselector weergegeven. -
Page 149: Zekeringen
Montage- en gebruiksaanwijzing Pag. 29/30 12.2. Zekeringen In het aansluitbereik van de saunabesturing bevinden zich zekeringen voor licht, ventilator/vermogensuitbreiding en het elektronische systeem alsmede een reservezekering. Dit zijn trage microzekeringen van 1A. Ze kunnen worden besteld onder het artikelnummer PRO-FUSE. Licht Elektronisch Ventilator/... -
Page 150: Technische Gegevens
Montage- en gebruiksaanwijzing Pag. 30/30 13. Technische gegevens Omgevingsomstandigheden Opslagtemperatuur: -25 °C tot +70 °C Omgevingstemperatuur: -10 °C tot +40 °C Luchtvochtigheid: max. 95% Saunabediening Afmetingen: 307 x 175 x 57 mm Schakelspanning / driefasig 3N: 400 V AC Frequentie: 50 Hz Schakelvermogen / verwarmingsapparaat: 3 x 3,5 kW... - Page 151 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
