GEIGER Engineering HPD Series Manual page 18

Motorphasenanschluss am Motorcontroller MC300 /
Motor phase connection at motor controller MC300
Rechtslauf bei Wellenaufsicht: Anschlussschema U-U / V-V / W-W /
Clockwise rotation: Wiring scheme U-U/V-V/W-W
Linkslauf bei Wellenaufsicht: Anschlussschema U-U / V-W / W-V /
Counterclockwise rotation: Wiring scheme U-U/V-W/W-V
Anzugsdrehmoment Motoranschlüsse 4Nm. / Tightening torque for motor connections 4Nm.

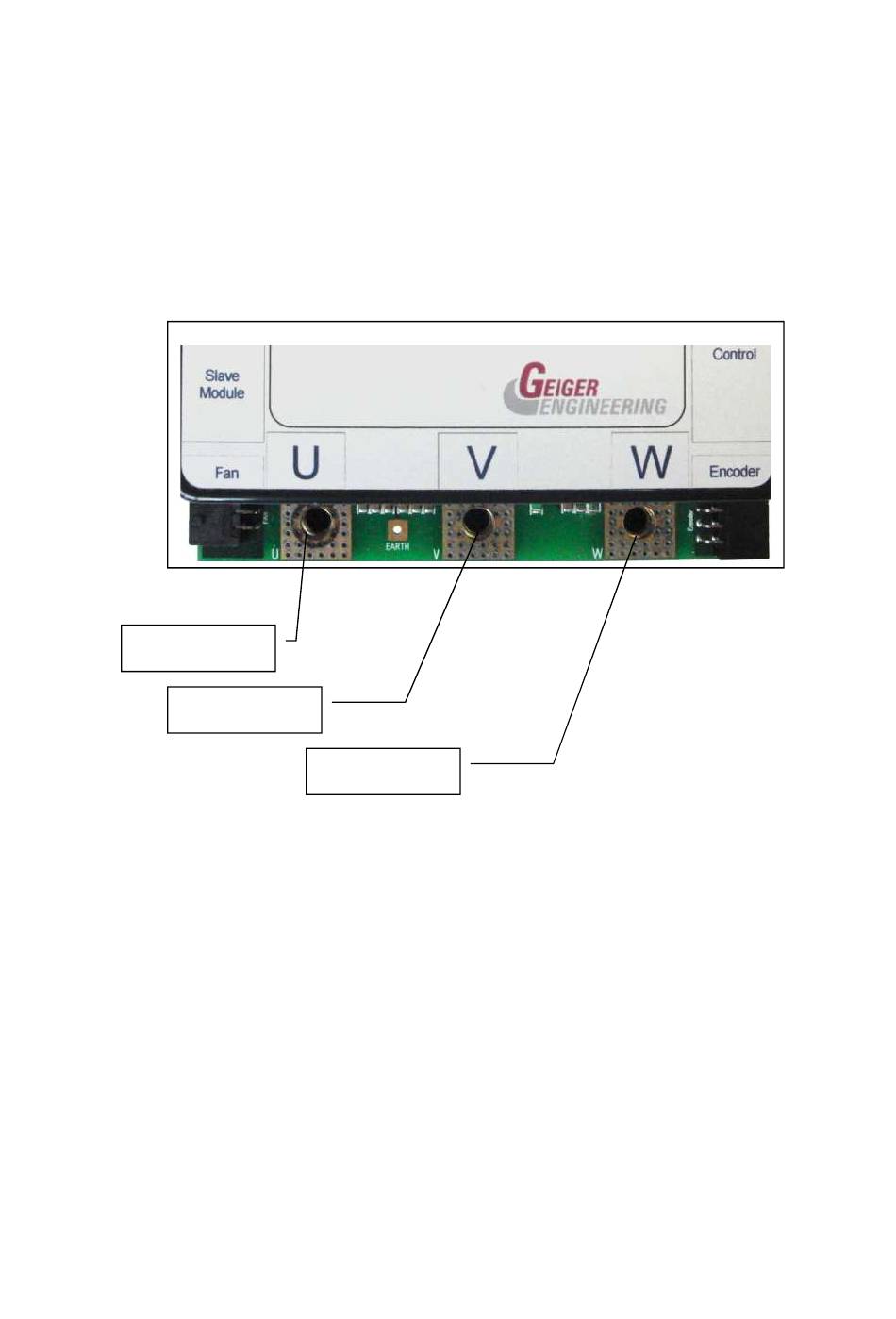

Motorcontroller MC300 Motoranschlussklemmen / Motorcable connection
Motorphase U
Motor phase U
Motorphase V
Motor phase V
Motorphase W
Motor phase W
