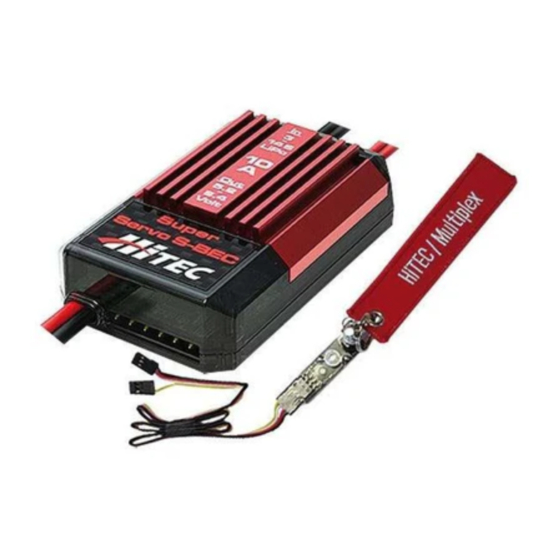

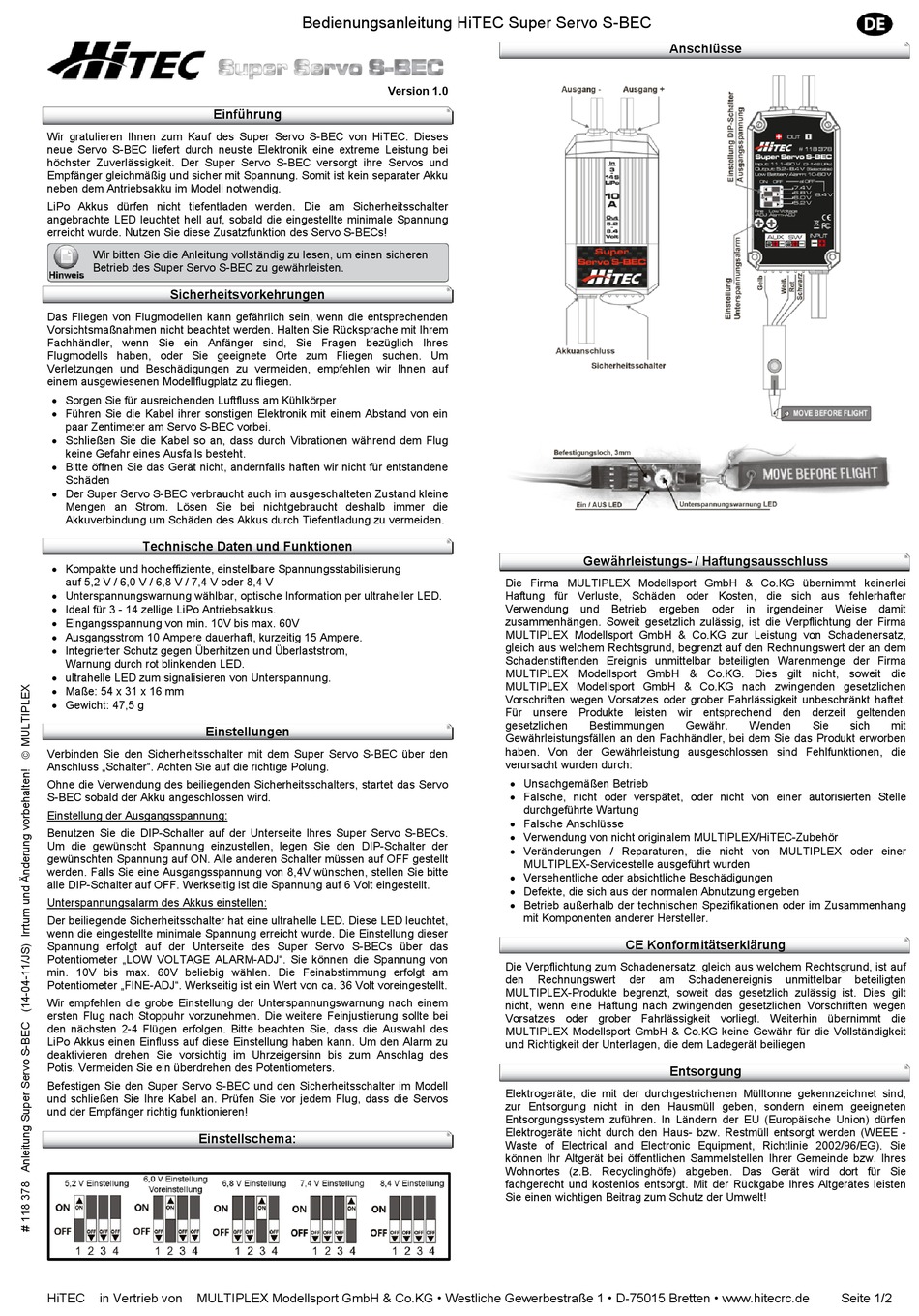

HITEC Super Servo S-BEC Instruction Manual

Einführung
Wir gratulieren Ihnen zum Kauf des Super Servo S-BEC von HiTEC. Dieses
neue Servo S-BEC liefert durch neuste Elektronik eine extreme Leistung bei
höchster Zuverlässigkeit. Der Super Servo S-BEC versorgt ihre Servos und
Empfänger gleichmäßig und sicher mit Spannung. Somit ist kein separater Akku
neben dem Antriebsakku im Modell notwendig.
LiPo Akkus dürfen nicht tiefentladen werden. Die am Sicherheitsschalter
angebrachte LED leuchtet hell auf, sobald die eingestellte minimale Spannung
erreicht wurde. Nutzen Sie diese Zusatzfunktion des Servo S-BECs!
Wir bitten Sie die Anleitung vollständig zu lesen, um einen sicheren
Betrieb des Super Servo S-BEC zu gewährleisten.
Sicherheitsvorkehrungen
Das Fliegen von Flugmodellen kann gefährlich sein, wenn die entsprechenden
Vorsichtsmaßnahmen nicht beachtet werden. Halten Sie Rücksprache mit Ihrem
Fachhändler, wenn Sie ein Anfänger sind, Sie Fragen bezüglich Ihres
Flugmodells haben, oder Sie geeignete Orte zum Fliegen suchen. Um
Verletzungen und Beschädigungen zu vermeiden, empfehlen wir Ihnen auf
einem ausgewiesenen Modellflugplatz zu fliegen.
 Sorgen Sie für ausreichenden Luftfluss am Kühlkörper
 Führen Sie die Kabel ihrer sonstigen Elektronik mit einem Abstand von ein
paar Zentimeter am Servo S-BEC vorbei.
 Schließen Sie die Kabel so an, dass durch Vibrationen während dem Flug
keine Gefahr eines Ausfalls besteht.
 Bitte öffnen Sie das Gerät nicht, andernfalls haften wir nicht für entstandene
Schäden
 Der Super Servo S-BEC verbraucht auch im ausgeschalteten Zustand kleine
Mengen an Strom. Lösen Sie bei nichtgebraucht deshalb immer die
Akkuverbindung um Schäden des Akkus durch Tiefentladung zu vermeiden.
Technische Daten und Funktionen
 Kompakte und hocheffiziente, einstellbare Spannungsstabilisierung
auf 5,2 V / 6,0 V / 6,8 V / 7,4 V oder 8,4 V
 Unterspannungswarnung wählbar, optische Information per ultraheller LED.
 Ideal für 3 - 14 zellige LiPo Antriebsakkus.
 Eingangsspannung von min. 10V bis max. 60V
 Ausgangsstrom 10 Ampere dauerhaft, kurzeitig 15 Ampere.
 Integrierter Schutz gegen Überhitzen und Überlaststrom,
Warnung durch rot blinkenden LED.
 ultrahelle LED zum signalisieren von Unterspannung.
 Maße: 54 x 31 x 16 mm
 Gewicht: 47,5 g
Einstellungen
Verbinden Sie den Sicherheitsschalter mit dem Super Servo S-BEC über den
Anschluss „Schalter". Achten Sie auf die richtige Polung.
Ohne die Verwendung des beiliegenden Sicherheitsschalters, startet das Servo
S-BEC sobald der Akku angeschlossen wird.
Einstellung der Ausgangsspannung:
Benutzen Sie die DIP-Schalter auf der Unterseite Ihres Super Servo S-BECs.
Um die gewünscht Spannung einzustellen, legen Sie den DIP-Schalter der
gewünschten Spannung auf ON. Alle anderen Schalter müssen auf OFF gestellt
werden. Falls Sie eine Ausgangsspannung von 8,4V wünschen, stellen Sie bitte
alle DIP-Schalter auf OFF. Werkseitig ist die Spannung auf 6 Volt eingestellt.
Unterspannungsalarm des Akkus einstellen:
Der beiliegende Sicherheitsschalter hat eine ultrahelle LED. Diese LED leuchtet,
wenn die eingestellte minimale Spannung erreicht wurde. Die Einstellung dieser
Spannung erfolgt auf der Unterseite des Super Servo S-BECs über das
Potentiometer „LOW VOLTAGE ALARM-ADJ". Sie können die Spannung von
min. 10V bis max. 60V beliebig wählen. Die Feinabstimmung erfolgt am
Potentiometer „FINE-ADJ". Werkseitig ist ein Wert von ca. 36 Volt voreingestellt.
Wir empfehlen die grobe Einstellung der Unterspannungswarnung nach einem
ersten Flug nach Stoppuhr vorzunehmen. Die weitere Feinjustierung sollte bei
den nächsten 2-4 Flügen erfolgen. Bitte beachten Sie, dass die Auswahl des
LiPo Akkus einen Einfluss auf diese Einstellung haben kann. Um den Alarm zu
deaktivieren drehen Sie vorsichtig im Uhrzeigersinn bis zum Anschlag des
Potis. Vermeiden Sie ein überdrehen des Potentiometers.
Befestigen Sie den Super Servo S-BEC und den Sicherheitsschalter im Modell
und schließen Sie Ihre Kabel an. Prüfen Sie vor jedem Flug, dass die Servos
und der Empfänger richtig funktionieren!
Einstellschema:
HiTEC in Vertrieb von MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.hitecrc.de
Bedienungsanleitung HiTEC Super Servo S-BEC
Version 1.0
Anschlüsse
Gewährleistungs- / Haftungsausschluss
Die Firma MULTIPLEX Modellsport GmbH & Co.KG übernimmt keinerlei
Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter
Verwendung und Betrieb ergeben
zusammenhängen. Soweit gesetzlich zulässig, ist die Verpflichtung der Firma
MULTIPLEX Modellsport GmbH & Co.KG zur Leistung von Schadenersatz,
gleich aus welchem Rechtsgrund, begrenzt auf den Rechnungswert der an dem
Schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge der Firma
MULTIPLEX Modellsport GmbH & Co.KG. Dies gilt nicht, soweit die
MULTIPLEX Modellsport GmbH & Co.KG nach zwingenden gesetzlichen
Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit unbeschränkt haftet.
Für unsere Produkte leisten wir entsprechend den derzeit geltenden
gesetzlichen Bestimmungen
Gewährleistungsfällen an den Fachhändler, bei dem Sie das Produkt erworben
haben. Von der Gewährleistung ausgeschlossen sind Fehlfunktionen, die
verursacht wurden durch:
 Unsachgemäßen Betrieb
 Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle
durchgeführte Wartung
 Falsche Anschlüsse
 Verwendung von nicht originalem MULTIPLEX/HiTEC-Zubehör
 Veränderungen / Reparaturen, die nicht von MULTIPLEX oder einer
MULTIPLEX-Servicestelle ausgeführt wurden
 Versehentliche oder absichtliche Beschädigungen
 Defekte, die sich aus der normalen Abnutzung ergeben
 Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang
mit Komponenten anderer Hersteller.
CE Konformitätserklärung
Die Verpflichtung zum Schadenersatz, gleich aus welchem Rechtsgrund, ist auf
den Rechnungswert der am
MULTIPLEX-Produkte begrenzt, soweit das gesetzlich zulässig ist. Dies gilt
nicht, wenn eine Haftung nach zwingenden gesetzlichen Vorschriften wegen
Vorsatzes oder grober Fahrlässigkeit vorliegt. Weiterhin übernimmt die
MULTIPLEX Modellsport GmbH & Co.KG keine Gewähr für die Vollständigkeit
und Richtigkeit der Unterlagen, die dem Ladegerät beiliegen
Entsorgung
Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind,
zur Entsorgung nicht in den Hausmüll geben, sondern einem geeigneten
Entsorgungssystem zuführen. In Ländern der EU (Europäische Union) dürfen
Elektrogeräte nicht durch den Haus- bzw. Restmüll entsorgt werden (WEEE -
Waste of Electrical and Electronic Equipment, Richtlinie 2002/96/EG). Sie
können Ihr Altgerät bei öffentlichen Sammelstellen Ihrer Gemeinde bzw. Ihres
Wohnortes (z.B. Recyclinghöfe) abgeben. Das Gerät wird dort für Sie
fachgerecht und kostenlos entsorgt. Mit der Rückgabe Ihres Altgerätes leisten
Sie einen wichtigen Beitrag zum Schutz der Umwelt!
oder in irgendeiner Weise
Gewähr. Wenden Sie sich
Schadenereignis unmittelbar beteiligten
