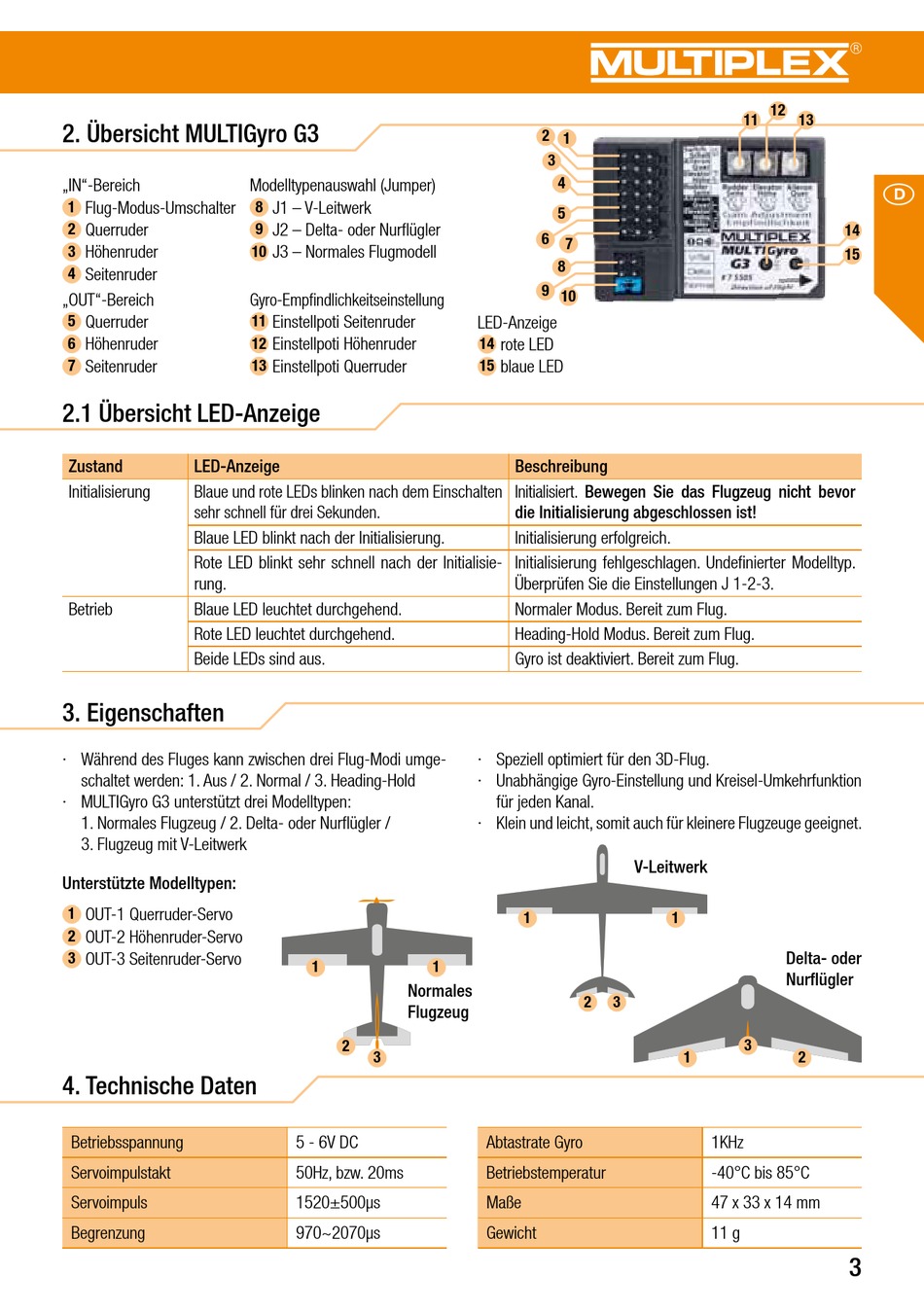

2. Übersicht MULTIGyro G3
„IN"-Bereich
1 Flug-Modus-Umschalter
Querruder
2
3 Höhenruder
4 Seitenruder
„OUT"-Bereich
5 Querruder
6 Höhenruder
7 Seitenruder
2.1 Übersicht LED-Anzeige
Zustand LED-Anzeige
Initialisierung Blaue und rote LEDs blinken nach dem Einschalten
sehr schnell für drei Sekunden.
Blaue LED blinkt nach der Initialisierung.
Rote LED blinkt sehr schnell nach der Initialisie-
rung.
Betrieb Blaue LED leuchtet durchgehend.
Rote LED leuchtet durchgehend.
Beide LEDs sind aus.

3. Eigenschaften

· Während des Fluges kann zwischen drei Flug-Modi umge-
schaltet werden: 1. Aus / 2. Normal / 3. Heading-Hold
· MULTIGyro G3 unterstützt drei Modelltypen:
1. Normales Flugzeug / 2. Delta- oder Nurflügler /
3. Flugzeug mit V-Leitwerk
Unterstützte Modelltypen:
OUT-1 Querruder-Servo
1
OUT-2 Höhenruder-Servo
2
3 OUT-3 Seitenruder-Servo

4. Technische Daten

Betriebsspannung
Servoimpulstakt
Servoimpuls
Begrenzung
Modelltypenauswahl (Jumper)
8 J1 – V-Leitwerk
J2 – Delta- oder Nurflügler
9
10 J3 – Normales Flugmodell
Gyro-Empfindlichkeitseinstellung
11 Einstellpoti Seitenruder
12 Einstellpoti Höhenruder
13 Einstellpoti Querruder
1
Normales
Flugzeug
2
3
5 - 6V DC
50Hz, bzw. 20ms
1520±500µs
970~2070µs
2
1
3
4
5
6
7
8
9 10
LED-Anzeige
14 rote LED
15 blaue LED
Beschreibung
Initialisiert. Bewegen Sie das Flugzeug nicht bevor
die Initialisierung abgeschlossen ist!
Initialisierung erfolgreich.
Initialisierung fehlgeschlagen. Undefinierter Modelltyp.
Überprüfen Sie die Einstellungen J 1-2-3.
Normaler Modus. Bereit zum Flug.
Heading-Hold Modus. Bereit zum Flug.
Gyro ist deaktiviert. Bereit zum Flug.
· Speziell optimiert für den 3D-Flug.
· Unabhängige Gyro-Einstellung und Kreisel-Umkehrfunktion
für jeden Kanal.
· Klein und leicht, somit auch für kleinere Flugzeuge geeignet.
1
1
2
Abtastrate Gyro
Betriebstemperatur
Maße
Gewicht
12
11
V-Leitwerk
1
Delta- oder
Nurflügler
3
3
1
1KHz
-40°C bis 85°C
47 x 33 x 14 mm
11 g
