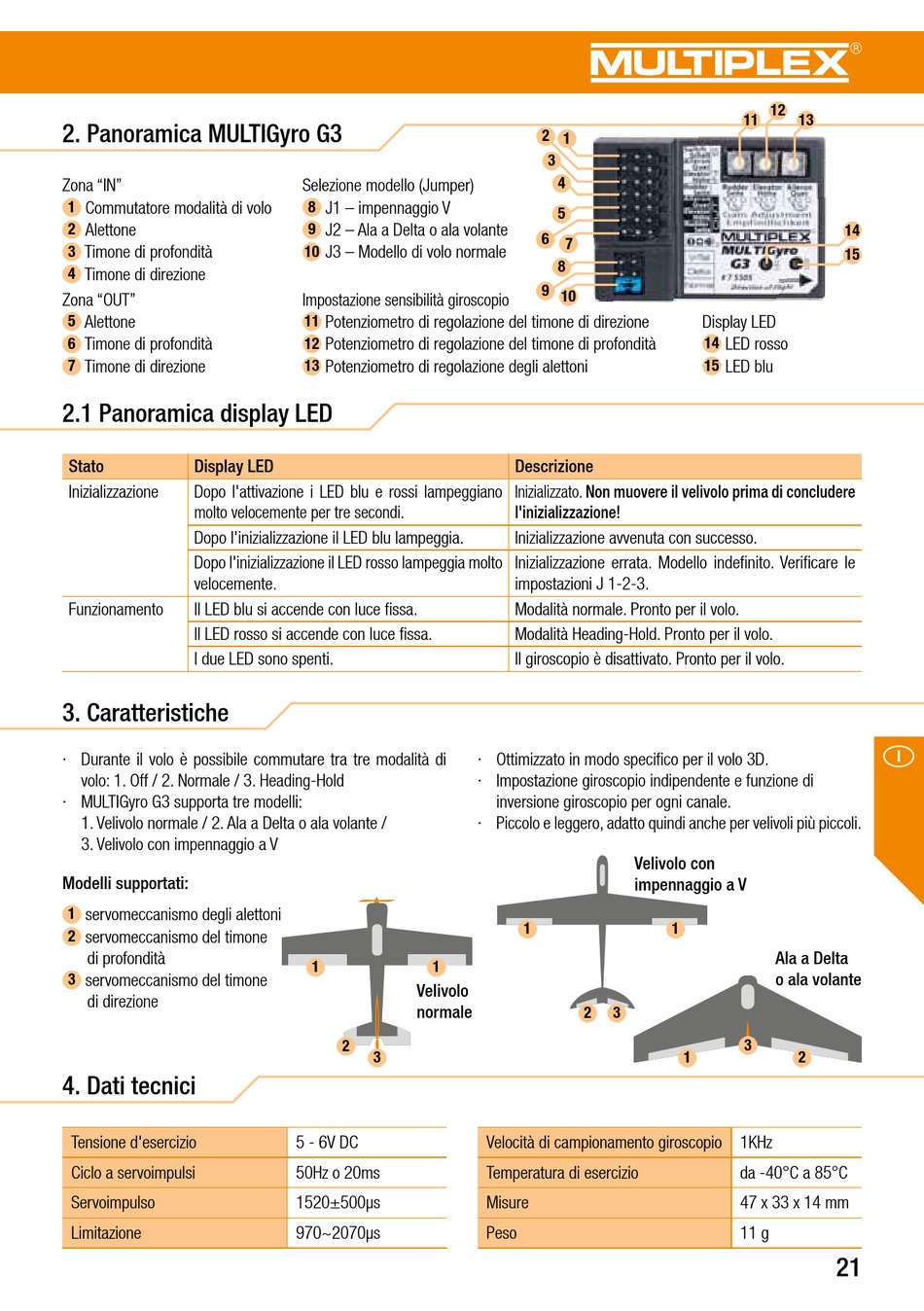

2. Panoramica MULTIGyro G3
Zona "IN"
1
Commutatore modalità di volo
Alettone
2
3
Timone di profondità
4
Timone di direzione
Zona "OUT"
5
Alettone
6
Timone di profondità
7
Timone di direzione
2.1 Panoramica display LED
Stato
Display LED
Inizializzazione
Dopo l'attivazione i LED blu e rossi lampeggiano
molto velocemente per tre secondi.
Dopo l'inizializzazione il LED blu lampeggia.
Dopo l'inizializzazione il LED rosso lampeggia molto
velocemente.
Funzionamento
Il LED blu si accende con luce fissa.
Il LED rosso si accende con luce fissa.
I due LED sono spenti.
3. Caratteristiche
· Durante il volo è possibile commutare tra tre modalità di
volo: 1. Off / 2. Normale / 3. Heading-Hold
· MULTIGyro G3 supporta tre modelli:
1. Velivolo normale / 2. Ala a Delta o ala volante /
3. Velivolo con impennaggio a V
Modelli supportati:
servomeccanismo degli alettoni
1
servomeccanismo del timone
2
di profondità
3
servomeccanismo del timone
di direzione
4. Dati tecnici
Tensione d'esercizio
Ciclo a servoimpulsi
Servoimpulso
Limitazione
Selezione modello (Jumper)
8
J1 – impennaggio V
J2 – Ala a Delta o ala volante
9
10
J3 – Modello di volo normale
Impostazione sensibilità giroscopio
11
Potenziometro di regolazione del timone di direzione
12
Potenziometro di regolazione del timone di profondità
13
Potenziometro di regolazione degli alettoni
1
1
Velivolo
normale
2
3
5 - 6V DC
50Hz o 20ms
1520±500µs
970~2070µs
2
1
3
4
5
6
7
8
9 10
Descrizione
Inizializzato. Non muovere il velivolo prima di concludere
l'inizializzazione!
Inizializzazione avvenuta con successo.
Inizializzazione errata. Modello indefinito. Verificare le
impostazioni J 1-2-3.
Modalità normale. Pronto per il volo.
Modalità Heading-Hold. Pronto per il volo.
Il giroscopio è disattivato. Pronto per il volo.
· Ottimizzato in modo specifico per il volo 3D.
· Impostazione giroscopio indipendente e funzione di
inversione giroscopio per ogni canale.
· Piccolo e leggero, adatto quindi anche per velivoli più piccoli.
Velivolo con
impennaggio a V
1
2
3
Velocità di campionamento giroscopio 1KHz
Temperatura di esercizio
Misure
Peso
12
11
13
14
15
Display LED
14
LED rosso
15
LED blu
1
Ala a Delta
o ala volante
3
1
2
da -40°C a 85°C
47 x 33 x 14 mm
11 g
21
