Installationsanleitung
Türmodul Sprache
Bestell-Nr.: 5919 ..
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-
Systeme
Postfach 1220
42461 Radevormwald
Tel +49 (0) 2195 / 602 - 0
Fax +49 (0) 2195 / 602 - 191
www.gira.de
info@gira.de
Sicherheitshinweise
Einbau und Montage elektrischer Geräte
dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können
Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Vor Arbeiten an Geräten oder Lasten frei-
schalten. Dabei alle Leitungsschutzschalter
berücksichtigen, die gefährliche Spannun-
gen an Gerät oder Last liefern.
Vor Feuchtigkeit schützen.
Diese Anleitung ist Bestandteil des Pro-
dukts und muss beim Endkunden verblei-
ben.
Funktion
Gerät mit Display zur Installation z. B. vor
einer Stationstür. Nach betätigen der Taste
mit dem Türglockensymbol Gegensprech-
möglichkeit mit einem Zimmer- und Dienst-
zimmerterminal. Das Gerät verfügt über
einen Relaiskontakt um z. B. einen Türöffner
anzuschließen.
Technische Daten
Betriebsspannung: 24 V DC (Stationsbus)
Klemme 1 u. 2: Potentialfreier Relaiskontakt
Relais-Belastbarkeit: 24 V AC/DC, max.1,5 A
i
Hinweis
Die Spannung für den Türöffner darf
nicht vom Stationsbus abgegriffen
werden.
Anschluss
Im Rufsystem 834 Plus wird das Gerät an den
Stationsbus angeschlossen (Gesamtanleitung
beachten). Der Relaiskontakt kann zum
Anschluss eines Türöffners benutzt werden.
4
3
2
1
Primär: Sekundär:
230 V AC max. 24 V DC

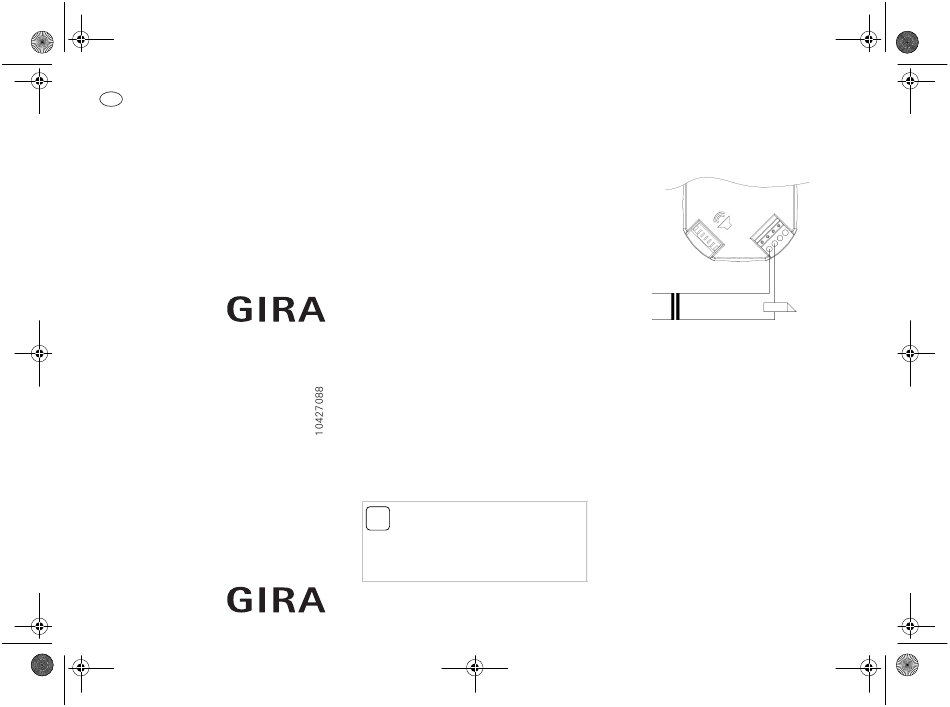

Abb. 1: Anschluss eines Türöffners
Gewährleistung
Die Gewährleistung erfolgt im Rahmen der
gesetzlichen Bestimmungen über den Fach-
handel.
Bitte übergeben oder senden Sie fehlerhafte
Geräte portofrei mit einer Fehlerbeschreibung
an den für Sie zuständigen Verkäufer (Fachhan-
del/Installationsbetrieb/Elektrofachhandel).
Diese leiten die Geräte an das Gira Service Cen-
ter weiter.
