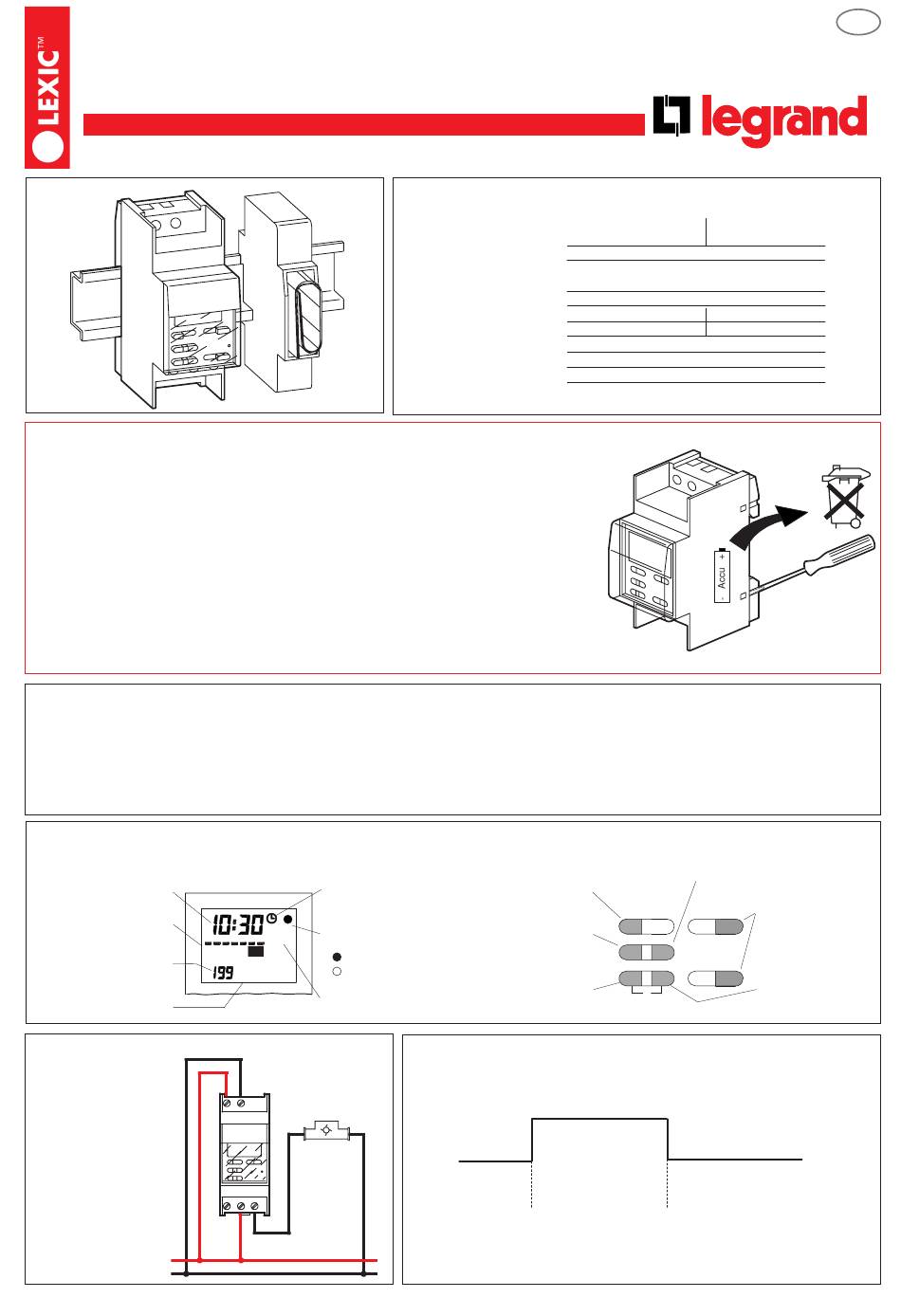

LEGRAND LEXIC 037 09 Manual

Schaltuhr
037 09, 037 12
NT 29 17 57 01
Sicherheitshinweise
• Einbau und Montage dieses Produkts dürfen nur durch eine Fachkraft erfolgen.
• Die betriebliche und elektrische Sicherheit ist nur dann gewährleistet, wenn das Produkt in der
jeweils produktspezifischen Installationsumgebung (Verteilereinbau) mit allen mitgelieferten
Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Dieses Gerät enthält eine schadstoffhaltige Batterie. Der Endverbraucher ist zur ordnungs-
gemäßen Rückgabe des Gerätes verpflichtet. Der Lieferant ist zur Rücknahme verpflichtet. Für
die Elektrofachkraft besteht die Möglichkeit, das Gerät zerstörend zu öffnen, die schadstoffhaltige
Batterie zu entnehmen und Gerät und Batterie getrennt voneinander sachgerecht zu entsorgen.
• Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die
Schaltuhr eine Umgebungstemperatur über 55°C ergibt, muß zwischen den wärmeabgebenden
Geräten und der Schaltuhr ein Leerraum vorgesehen werden. (z.B.
Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
Funktion
Die MicroRex DS21 ist eine 1 kanalige elektronische Impulswochenschaltuhr. Die Impulsdauer wird einmalig eingegeben. Es können bis zu
14 verschiedene Startzeiten eingegeben werden. Diese können an einzelnen oder an allen Wochentagen wiederholt werden (Blockbildung).
Die max. 14 verschiedenen Startzeiten können auch beliebig auf die Tage einer Woche verteilt werden. Zu den Startzeiten laufen die
eingestellten Impulszeiten ab.
Erläuterung
Das Anzeigefeld
Aktuelle Uhrzeit
bzw. Startzeit
Aktuelle Wochentag
bzw. Einschalttag
Impulszeit
Zeiteinheit
der Impulsdauer
Anschluß
L
N
Legrand GmbH, Telefon 02921 - 104-0
Symbol für
"Uhrzeit stellen"
1
Schaltzustand
Start
des Ausganges
1 2 3 4 5 6 7
1 = Ein
1 = Aus
1
sec
Symbol für
"Startzeit stellen"
1 2
3 4 5
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Parallelkompensation
Ganggenauigkeit:
Anschlußquerschnitt:
Programmspeicherplätze:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
1 ⁄ Leermodul,
2
Das Bedienfeld
Auswahl und
Bestätigung der zu
stellenden Funktion
direktes Auslösen der
eingestellten Impuls-
zeit(en)
Sommer- /Winterzeit-
umstellung
Impulsdiagramm
eingestellte Impuls-
zeit 1...199 sec
Startzeitpunkt
Bedienungsanleitung
037 09 037 12
230V~ 50/60Hz 120V 50/60Hz
ca. 0,6W
16A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
eindrahtig mehrdrähtig
2
1 bis 4 mm 0,5 bis 2,5 mm
196
100h
-10°C bis +60°C
0°C bis +55°C
Auslösen der
Testimpulszeit(en)
Verstellen von Stun-
+
Set
den, Minuten, Tagen,
und Impulszeit(en)
1x Test
–
±1h
C
Löschen einer aus-
R
gewählten Startzeit
D
®
