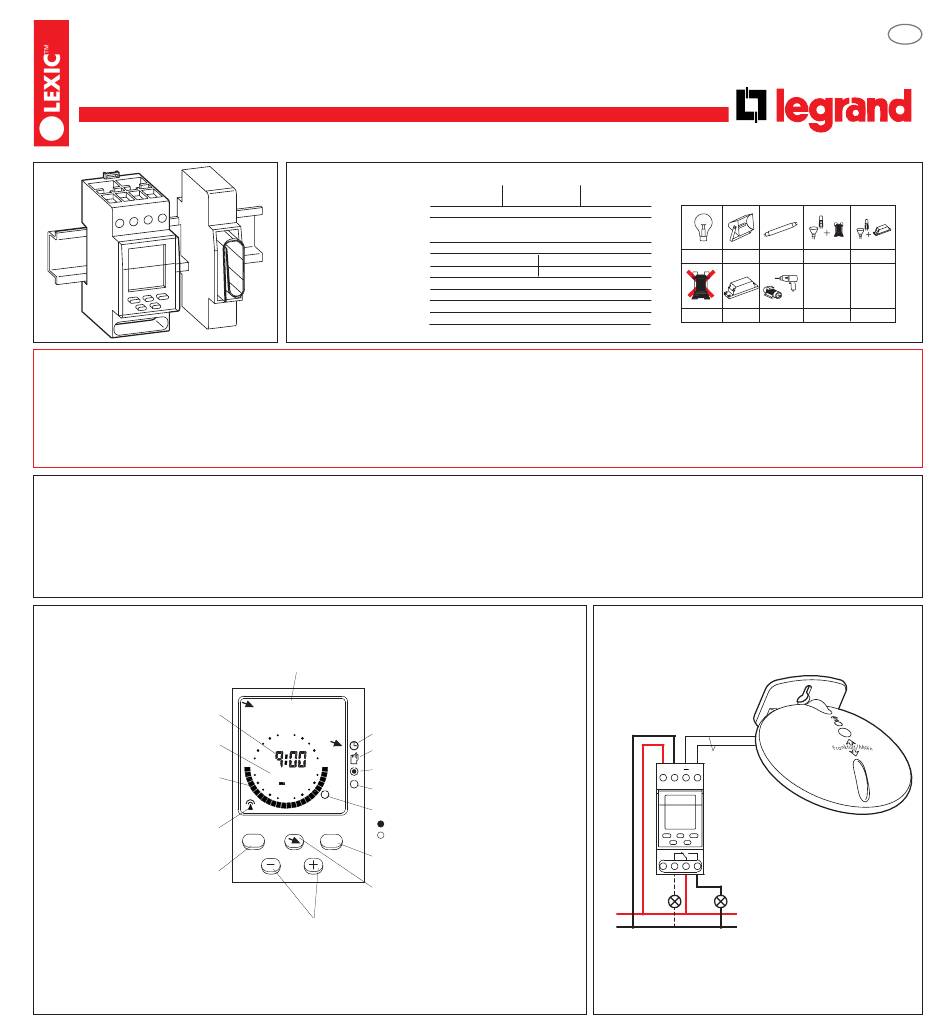

Funkschaltuhr
Rex2000 D21F
037 28, 037 29
NT 29 07 34 01
Sicherheitshinweise
•
Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Produkt in der jeweils produktspezifischen Installationsumgebung (Verteilereinbau)
mit allem mitgelieferten Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine Umgebungstemperatur über 55°C ergibt, muß zwischen den wärmeabgebenden
Geräten und der Schaltuhr ein Leerraum vorgesehen werden. (z.B.
Funktion
Rex2000 D21F ist eine digitale Wochenschaltuhr mit Segmentkranzanzeige für den Verteilereinbau. Über eine extern angebrachte Antenne, Referenz 047 50 (bei Referenz 037 29 nicht im Lieferum-
fang enthalten), kann das Zeitsignal empfangen werden. Es können bis zu 8 Programmbilder pro Tag eingegeben werden. Ein Programmbild umfaßt eine Einschaltzeit und eine Ausschaltzeit. Wird
während der Programmierung 60 Sekunden keine Taste betätigt, wird die Schaltuhr in die Ausgangsposition zurückgestellt. Die Programmbilder können auf unterschiedliche Tage kopiert werden. Die
kleinste Schaltzeit beträgt 1 Minute. Die Schaltzeiten werden unbegrenzt gesichert, können aber jederzeit überschrieben werden. Die eingegebenen Programmbilder werden in einem Segmentkranz
mit einem Raster von 30 Minuten dargestellt. Die Uhrzeit und die jeweiligen Wochentage werden digital angezeigt.
Erläuterung
Aktuelle Uhrzeit, bzw. Schaltzeit
Clr = Schaltzeiten löschen
Copy = Schaltzeiten kopieren
Aktuelle Wochentage
bzw. Schalttage
Segmentkranzanzeige des
eingegebenen Programms,
1 Segment = 30 min,
Empfangskontrolle des Zeitsignals
Taste MENU,
aktiviert das Menu oder
bricht einen Vorgang ab
verändert die einzustellenden Werte
Legrand GmbH, Telefon 0 29 21 - 104-0
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Parallelkompensation
Ganggenauigkeit:
Anschlußquerschnitt:
Programmbilder:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
Leitungslänge der Antenne: max 30 m
1
⁄
Leermodul, Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
2
Menu
SET TIME CHECK... ON
PROG
NEW...OFF
Symbol für "Automatikbetrieb"
24
Symbol für "Schaltungsvorwegnahme"
18
6
Symbol für "Permanent EIN"
1234567
Symbol für "Permanent AUS"
12
Schaltzustand des Ausganges
= Ein
= Aus
MENU
OK
Taste OK,
bestätigt die Eingabe
Pfeiltaste,
bewegt den Pfeil
Taste MINUS und PLUS,
037 28 / 037 29
230V 50/60Hz
120V 50/60Hz
24V 50/60 Hz
ca. 1,6W
16A 250V~µ cos ϕ = 1
60VA max. 7µF
funkgesteuert
eindrähtig
mehrdrähtig
2
1,5...4 mm
1,5...2,5 mm
56
10 Minuten
-20°C bis +60°C
-20°C bis +55°C
L
N
1200W
1200W
2300W
2
2300W
1800W
Anschluß
250V~
+
D
Bedienungsanleitung
®
1800W
1800W
Antenne Ref. 047 50
