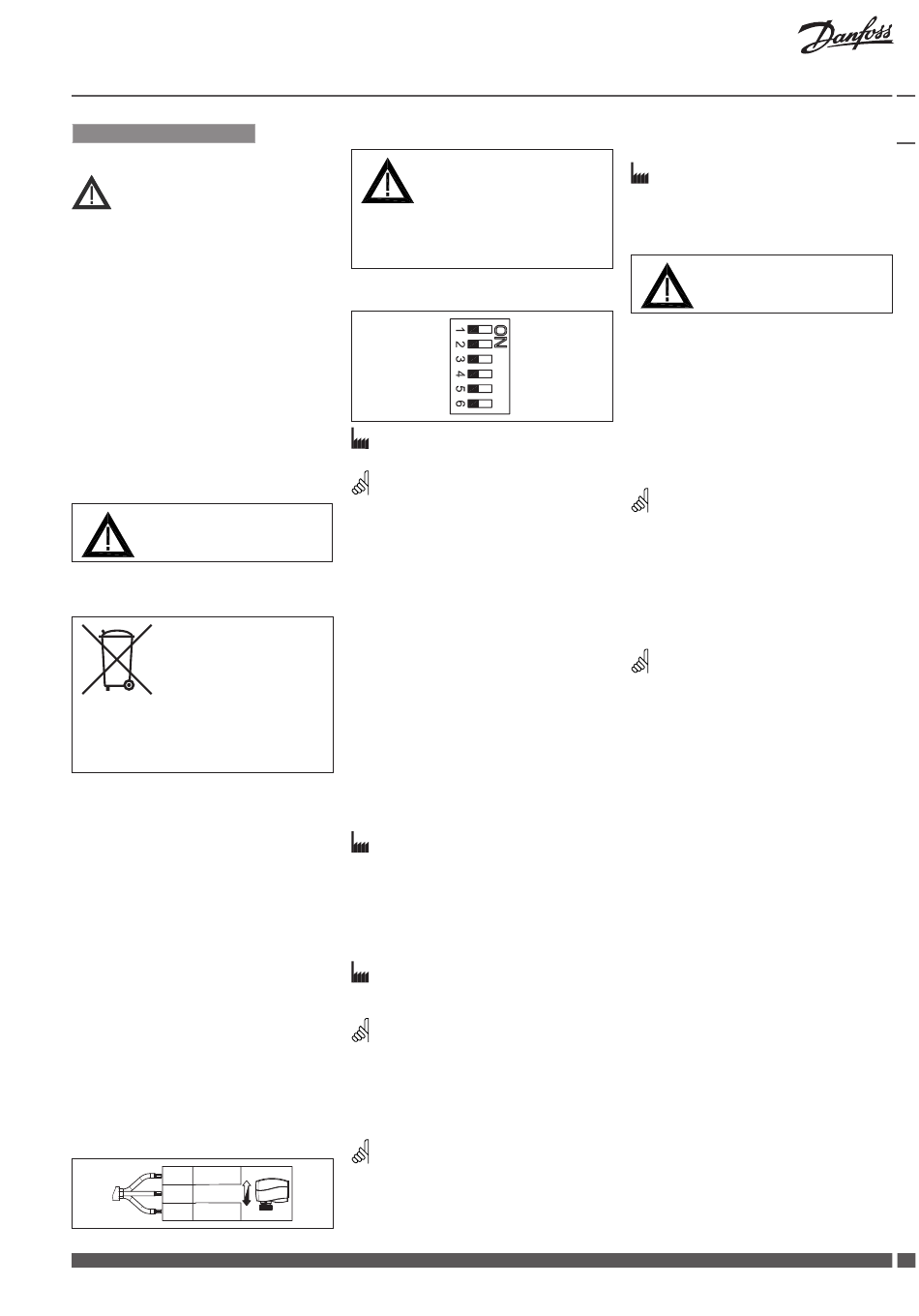

Installation Guide
MAGYAR
Biztonsági megjegyzések
Összeszerelés és üzembe helyezés előtt
feltétlenül olvassa el és tartsa be ezen
útmutató utasításait a személyi sérülések
és a készülék meghibásodásának
elkerülése érdekében!
Az összeszerelést, üzembe helyezés és
karbantartást csak szakképzett és arra
feljogosított személy végezheti.
A szerelési és karbantartási munkálatok előtt
a rendszert:
- nyomásmentesíteni kell,
- le kell hűteni,
- le kell üríteni,
- és meg kell tisztítani.
Kérjük, tartsa be a rendszer gyártójának és
üzemeltetőjének rendelkezéseit!
Ne távolítsa el a fedelet a
tápfeszültség teljes lekapcsolása
előtt.
Hulladék tárolási instrukció
Ezt a terméket szét kell szerelni
és annak alkatrészeit
szétválogatni amennyiben
lehetséges különböző
csoportok szerint az
újrahasznosítás vagy a
szemétbe dobás előtt.
Mindig keresse a helyi szemét lerakási
helyeket!
Beépítés ❶
A szelepmozgatót vízszintes helyzetű vagy
felfelé mutató szelepszárra kell szerelni.
A szelepmozgató a szeleptesthez egy
recézett anyával van rögzítve, - szerszám
nélküli szerelés. A recézett anyát kézzel
kell meghúzni.
Beépítés ❷
1. Ellenőrizze a szelepnyak helyzetét.
A szelepmozgatót felfelé mutató
szelepszárra kell felszerelni.(gyári
beállítás). Bizonyosodjon meg a
szelepmozgató szeleptestre történő
biztonságos rögzítéséről.
2. Kösse be a szelepmozgatót a huzalozási
rajz szerint – lásd fent
3. A szelepszár mozgás iránya
megfigyelhető a pozíció kijelzőn ①.
Elektromos bekötés ❸
Piros
24 V
Y 0 - 10 VDC
Szürke
Fekete Közös
Danfoss Heating
AME 130(H), AME 140(H)
Ne érintsen meg semmit a
PCB-n!
Kapcsolja ki a tápellátást
mielőtt beköti az állítóművet!
Életveszélyes feszültség!
Csatlakoztassa az állítóművet az
elektromos bekötési rajz szerint.
Mikrokapcsolók beállításai
Visszaállítás
Reset
2V...---V 2 V...---V
Direct
Egyenes
- - -
---
0(2)...5(6) V
0(2)...5(6)V
U
U
Gyári beállítás:
Mindegyik kapcsoló OFF/KI állásban van!
MEGJEGYZÉS:
A mikrokapcsolók helyzeteinek minden
kombinációja megengedett. Minden
kiválasztott funkció egymás után hozzáadódik
a korábbiakhoz.
1. sz. kapcsoló: Visszaállítás ❹
Az egység tápfeszültségre kapcsolása után, a
szelepmozgató elkezdi az önbeállítást. Az ①
LED az önbeállítás befejezéséig villog. Az
időtartam az orsómozgás nagyságától függ,
és normál esetben a folyamat eltart néhány
percig. Az önbeállítás befejezésekor a szelep-
löket hossza eltárolásra kerül a memóriában.
Az önbeállítás újrakezdéséhez változtassa
meg a RESET mikrokapcsoló (1. kapcsoló)
állását. Ha a tápfeszültség lekapcsolódik, vagy
0,1 másodpercnél tovább 80 % alá esik, akkor
az aktuális szeleppozíció elmentésre kerül a
memóriában. Energiaellátás kimaradásakor az
összes adat a memóriában elmentve marad.
2. sz. kapcsoló: 2-10 V/0-10 V ❺
Gyári beállítás: 2-10 V.
3. sz. kapcsoló: Egyenes/Fordított
működés ❻
A szelepmozgató beállítható úgy, hogy
növekvő vezérlő jelre az orsó lefelé
mozogjon (EGYENES működés), vagy felfelé
mozogjon (FORDÍTOTT működés).
Gyári beállítás: EGYENES
4. sz. kapcsoló: ---/Szekvenciális ❼
MEGJEGYZÉS:
Ez a kombináció az 5. számú mikrokapcsolóval
együtt működik:
0(2)-5(6) V/5(6)-10 V).
5. sz. kapcsoló:
0(2)-5(6) V/5(6)-10 V ❽
MEGJEGYZÉS:
Ez a funkció akkor áll rendelkezésre, ha a 4
számú mikrokapcsoló: ---/SZEKVENCIÁLIS
helyzetben van.
VI.KU.M4.90
6. sz. kapcsoló: U/I ❾
Gyári beállítás:
feszültség vezérlőjel (2-10 V).
Kézi működtetés
Visszaállítás
Reset
AME 130, AME 140 ❿
0V...---V 0V...---V
① Távolítsa el a szelepmozgató fedelét
Inverse
Fordított
② Helyezze a 6mm-es imbusz-kulcsot az
Sequential
Szekvenciális
orsóba.
5(6)...10 V
5(6)...10V
③ Kézi működtetés során nyomja meg és
I
I
tartsa nyomva a szelepmozgató alsó
részén elhelyezett gombot.
④ Húzza ki az imbusz-kulcsot.
⑤ Helyezze vissza a fedelet a
szelepmozgatóra.
Megjegyzés:
A szelepmozgató tápfeszültségre kapcsolása
utáni „kattanás" azt jelenti, hogy a fogaskerék
normál pozícióba ugrott.
AME 130H, AME 140H ⓫
Kézi működtetés során nyomja meg és
tartsa nyomva a szelepmozgató alsó részén
elhelyezett gombot ①.
Megjegyzés:
A szelepmozgató tápfeszültségre kapcsolása
utáni „kattanás" azt jelenti, hogy a fogaskerék
normál pozícióba ugrott.
Működés vizsgálat
Az ❹① számú LED jelzi a szelepmozgató
működését, az üzemállapotot, és az esetleges
meghibásodásokat.
• Nincs fényjelzés
- nem működik, vagy nincs energiaellátás
• Állandó fényjelzés
- normál működés
• Villogó fény(1 Hz)
- önbeállító mód
• Villogó fény(~3Hz)
- tápfeszültség túl alacsony
- a kezdeti önbeállítási idő túl rövid,
- a szelep rövid lökete miatt. (minimum 12
másodperc mozgásidő szükséges)
Feszültség alatti állapotban
kézzel ne működtesse a szelepet!
