4.1 Raccordements électriques
Le raccordement électrique est situé à l'arrière du CPC2000.
1
2
3
4.2

Tension d'alimentation

Le contrôleur basse pression est réglé au départ de l'usine pour un branchement sur
une tension d'alimentation 24 VDC. La connexion de l'unité d'alimentation électrique est
située à l'arrière de l'instrument.
La prise du chargeur / de l'unité d'alimentation électrique doit toujours être branchée
■
dans une prise secteur et accessible, de sorte que l'on puisse toujours l'enlever de la
prise secteur sans difficulté.
La batterie rechargeable au lithium-ion, qui peut facilement être chargée avec le
■
chargeur de batteries fourni avec l'équipement, sert de tension d'alimentation pour
l'instrument.
4.2.1 Unité d'alimentation
DANGER !
Danger vital à cause du courant électrique
Lors du contact avec des parties sous tension, il y a un danger vital direct.
▶
Le fait d'utiliser ou de charger l'instrument avec une unité d'alimentation
électrique défectueuse ou qui n'est pas d'origine (par exemple court-circuit
entre la tension du secteur et la tension de sortie) peut provoquer sur
l'instrument des tensions présentant un danger de mort !
▶
Utiliser uniquement l'unité d'alimentation fournie avec l'instrument (unité
d'alimentation électrique d'origine, Mascot type 9926) !
▶
N'utiliser qu'un chargeur de batterie en parfait état de marche, non
endommagé.
▶
S'il y a un dommage quelconque visible sur le boîtier ou le câblage, ne pas
utiliser l'alimentation secteur !
Mode d'emploi WIKA, type CPC2000

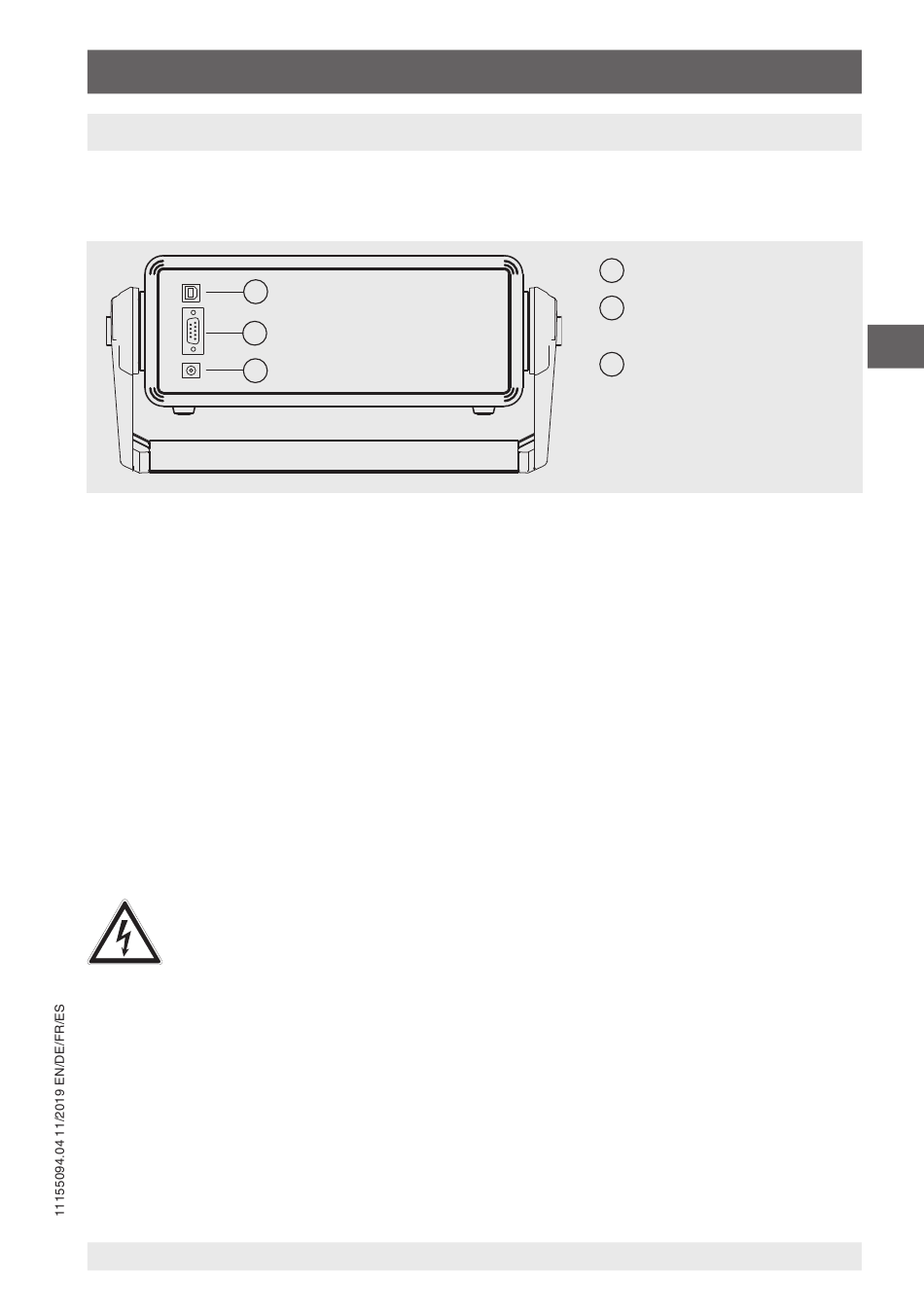

Interface USB
1
Interface RS-232
2
Raccordement pour
l'unité d'alimentation
3
électrique
