4. Aufbau und Funktion

4. Aufbau und Funktion
4.1 Elektrische Anschlüsse

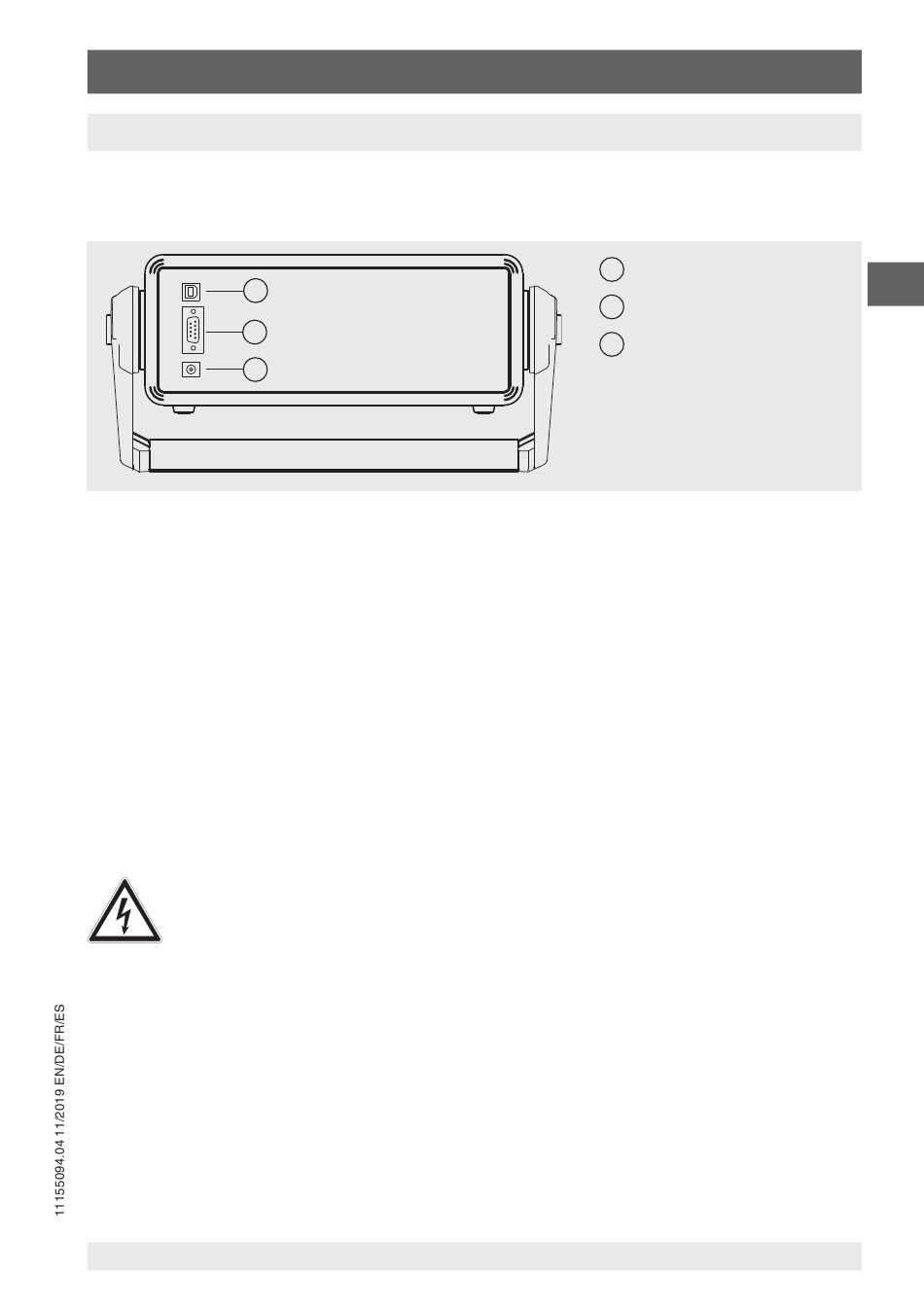

Die elektrischen Anschlüsse befinden sich auf der Rückseite des CPC2000.
1
2
3
4.2

Spannungsversorgung

Der Niederdruckcontroller ist werkseitig für den Anschluss an eine Spannungsversorgung
von DC 24 V ausgelegt. Der Anschluss für das Netzteil befindet sich auf der
Geräterückseite.
Der Netzstecker des Lade-/Netzgerätes muss immer zugänglich in einer
■
Netzsteckdose stecken, das heißt, man muss ihn jederzeit ohne Schwierigkeiten aus
der Netzsteckdose ziehen können.
Die Spannungsversorgung des Gerätes erfolgt über den internen Lithium-Ionen Akku,
■
der mit dem im Lieferumfang befindlichen Ladegerät einfach aufgeladen werden kann.

4.2.1 Netzteil

GEFAHR!
Lebensgefahr durch elektrischen Strom
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebens-
gefahr.
▶
Beim Betrieb oder Ladevorgang mit einem defekten oder nicht originalen
Netzgerät (z. B. Kurzschluss von Netzspannung zur Ausgangsspannung)
können am Gerät lebensgefährliche Spannungen auftreten!
▶
Nur das mitgelieferte Netzteil verwenden (Original-Netzteil Mascot
Typ 9926)!
▶
Nur einwandfrei funktionierendes oder unbeschädigtes Ladegerät verwen-
den.
▶
Bei sichtbaren Schäden am Gehäuse oder an der Leitung das Netzteil nicht
benutzen!
WIKA Betriebsanleitung, Typ CPC2000
USB-Schnittstelle
1
RS-232-Schnittstelle
2
Anschluss für Netzteil
3
DE
51
