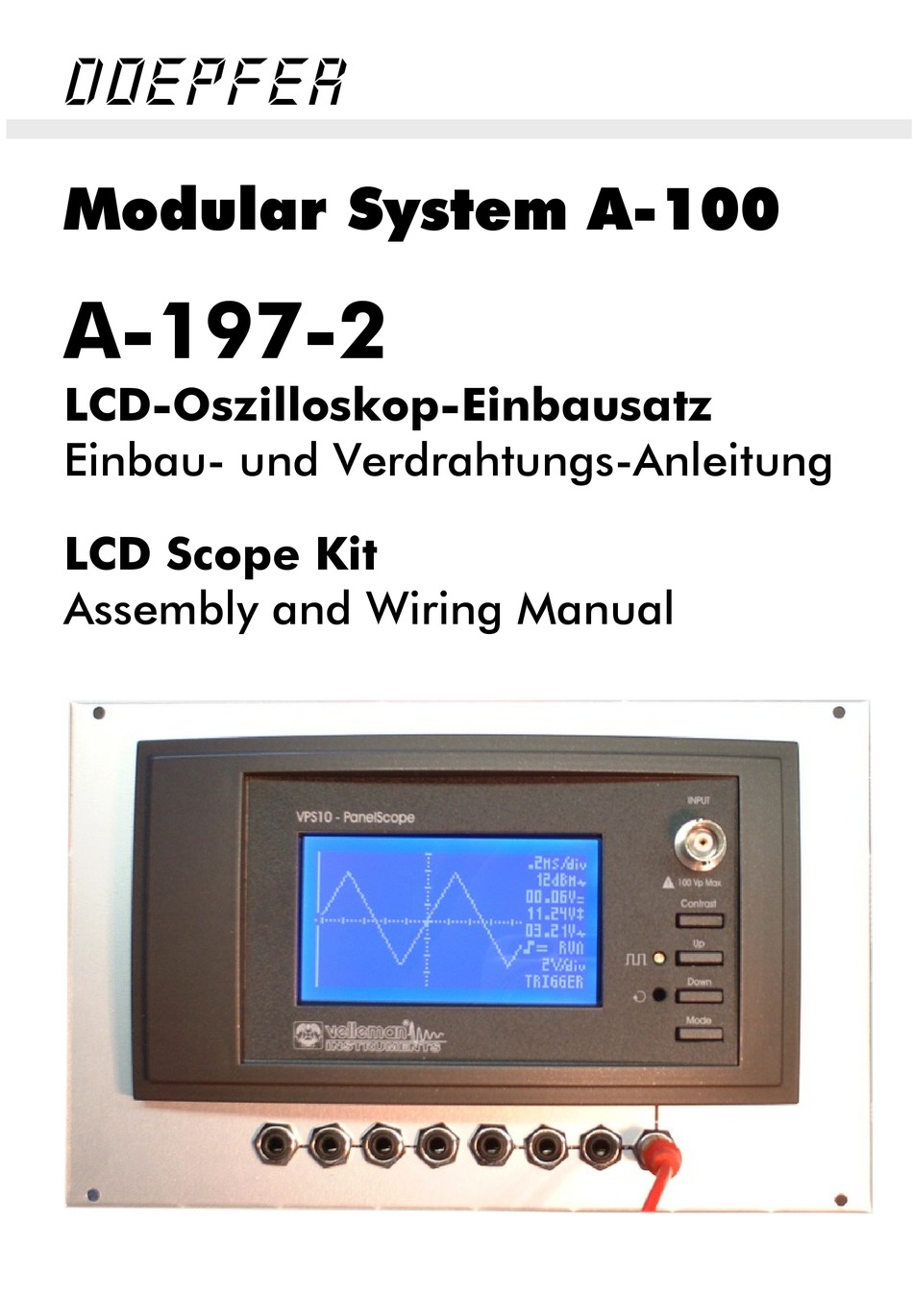

- Page 1 DOEPFER Modular System A-100 A-197-2 LCD-Oszilloskop-Einbausatz Einbau- und Verdrahtungs-Anleitung LCD Scope Kit Assembly and Wiring Manual...
- Page 2 The A-197-2 kit is not a module manufactured by sondern nur ein Einbausatz, mit dem das Velleman Doepfer but only a front panel kit to mount the Velleman VPS10 LCD-Oszilloskop in den A-100-Rahmen VPS10 LCD scope into the A-100 frame. The kit consists eingebaut werden kann.
- Page 3 Die Teile des Bausatzes Contents of the kit • • unbedruckte Frontplatte 34 TE, passend für den front panel 34 HP, without printing, punched for the Einbau des Velleman VPS10 gestanzt Velleman VPS10 LCD scope module • • 2 x 4-fach Multiple (identisch zu A-180), fertig an der 2 x 4-fold multiple (same as A-180), mounted at the Frontplatte montiert und soweit möglich front panel and pre-wired as much as possible...
- Page 4 Das mitgelieferte, vorverdrahtete Kabel ist wie folgt belegt: The pre-wired cable delivered with the A-197-2 has these signals assigned to the wires: Auf der Platine des VPS10 befindet sich eine 2-polige On the pc board of the VPS10 there is a 2-pin connector Steckverbindung, die mit SK3 bezeichnet ist.
- Page 5 Die beiden verbleibenden Anschlüsse des Flachbandkabels The two remaining terminals of the ribbon cable (GND and (Masse/GND und Signal) werden an die BNC-Buchse des signal) are soldered directly to the BNC socket of the VPS10 angelötet. Die Masseleitung (GND, 3 miteinander VPS10.
- Page 6 Die Kabel durch das Loch bei der Endmontage vorsichtig zurückziehen. during the final assembly the wires have to be tracked back carefully through this hole Zum Schluss wird das Oszilloskop wieder Then the scope module is reassembled. The cables have to zusammengebaut.
