- Page 1 A-100 Analog Modular System A-100LC1/A-100LCV1 A-100SSB Small Supply/Bus Betriebs- und Einbauhinweise User's Guide doepfer Musikelektronik Gmbh...
- Page 2 Für kleine Eigenbau-Anwendungen, bei denen bis zu 8 Module des analogen Modulsystems mit maximal 380 mA Gesamt-Stromaufnahme betrieben werden sollen, ist das A-100-Zubehörteil A-100SSB (Small Supply/Bus, zu deutsch: kleine Stromversorgung mit Busplatine) gedacht. A-100SSB besteht aus einer einfachen Stromversorgung (+12V/max. 380mA, -12V/max. 380mA) und einer damit verbundenen Busplatine mit 8 Steckplätzen.
- Page 3 Die folgenden kursiv gedruckten Hinweise gelten für den Fall, dass ein A-100SSB bezogen haben. Im Falle eines A-100LC1 erübrigen sich diese Hinweise und lesen Sie bitte auf der nächsten Seite weiter. ___________________________________________________________________ Für die Inbetriebnahme und den Einbau in ein geeignetes Gehäuse sind elektronische und mechanische Grundkenntnisse erforderlich ! Falls Sie darüber nicht verfügen, raten wir dringend von der Inbetriebnahme des A- 100SSB ab und bitten Sie das Gerät gegen Erstattung des Kaufpreises an den...
- Page 4 Die Montage der abgetrennten Busplatine erfolgt wie oben beschrieben. Die Netzteil- Einheit wird mit 2 Schrauben an der Kaltgeräte-Buchse befestigt. Zusätzlich kann das Loch neben dem Sicherungshalter zur Fixierung verwendet werden. Prüfen Sie vor der Inbetriebnahme der abgetrennten Netzteil-Einheit unbedingt nochmals ob die bei den Sicherheitshinweisen erwähnte Schutzabdeckung vorhanden und fest montiert ist ! ___________________________________________________________________...

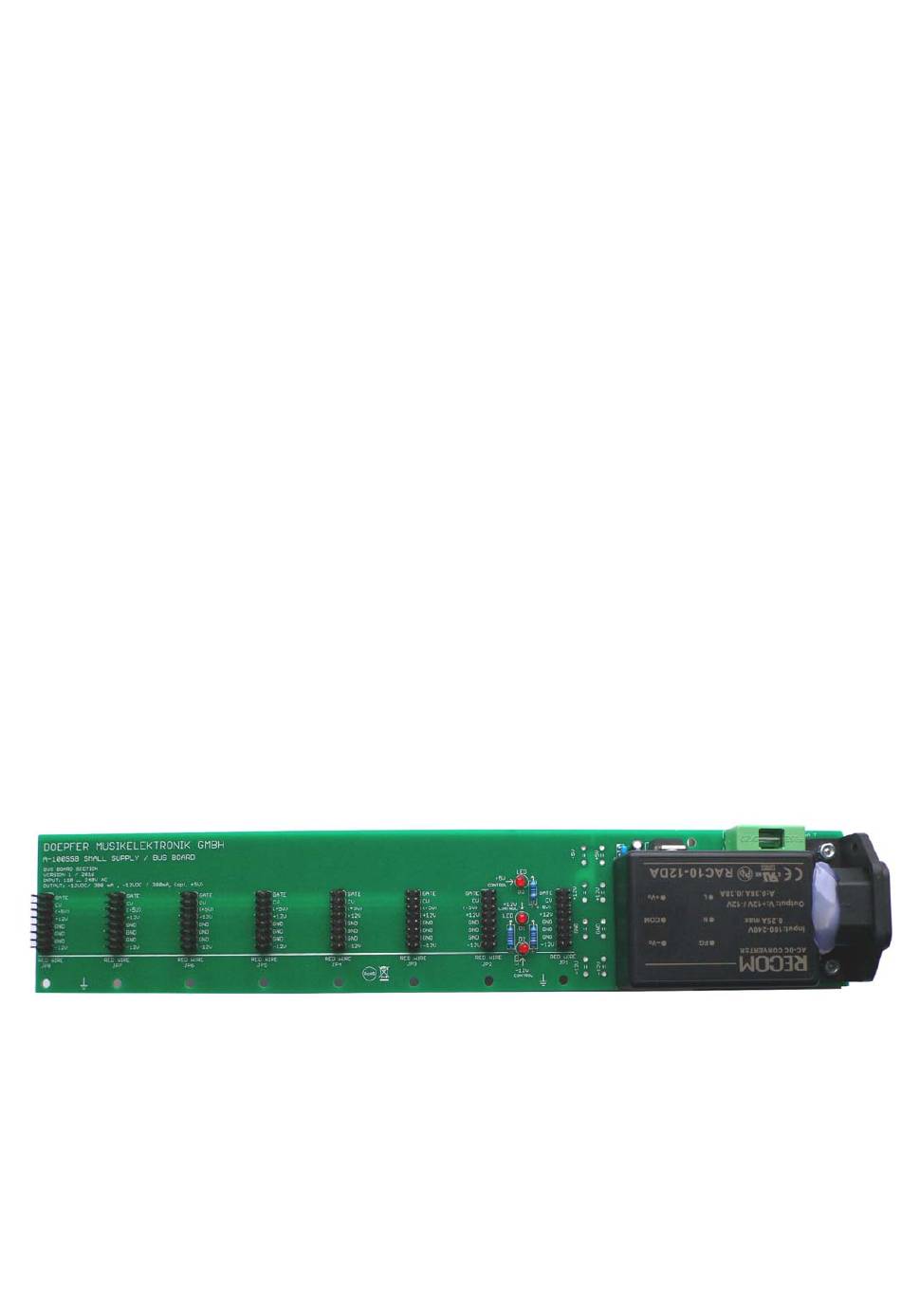

- Page 5 (1) Kaltgeräte-Steckdose zur Herstellung der Verbindung zum Stromnetz (2) Sicherungshalter mit Sicherung Netzteil-Modul Montageloch Trennstelle (falls 5V Spannungsregler Netzteil-Einheit und Busplatine getrennt Anschlüsse für werden) optionale Flachstecker (3) Kontroll-LEDs für +5V, +12V und –12V (4) 16-polige Stiftleisten zum Montagelöcher Anschluss der Module...
- Page 6 • Verbinden Sie nie Module mit dem Bus, während die Stromversorgung eingeschaltet ist ! • In beiden Fällen können Module und/oder A-100SSB/A-100LC1 beschädigt werden. Grundsätzliche Informationen zum Modulsystem finden Sie auf unserer Website www.doepfer.de bei den Produktinformationen zum Modulsystem A-100 und auf der FAQ-Seite, z.B.: www.doepfer.de Produkte A-100 Technische Hinweise www.doepfer.de...
- Page 7 For small DIY set-ups with up to eight modules and a maximum of 380 mA supply current the A-100SSB (small supply/bus board) is intended. A-100SSB is the combination of a small power supply (+12V/max. 380mA, -12V/max. 380mA) and a bus board with 8 connectors for A-100 modules. A slightly modified version of the A-100SSB is used also in the case A-100LC1: the supply and bus unit of the A-100SSB are separated and connected via cables.
- Page 8 Please pay attention to the following italic printed notes when you have received an A-100SSB. In case of an A-100LC1 these notes are unnecessary and please continue on the next page. ___________________________________________________________________ For the operation and installation of the A-100SSB basic electronic knowledge and mechanical skills are required.
- Page 9 (1) IEC socket for mains connection (2) fuse holder and fuse power supply module mounting hole separating line (if supply 5V voltage regulator unit and bus board are used separately) soldering points for optional flat connectors (3) control LEDs for +5V, +12V and –12V (4) pin headers for mounting holes...
- Page 10 (1) IEC socket This socket is used to establish the mains connection by means of a suitable cable. The mains cable is not included as the mains connector type is different for each country. A-100SSB/A-100LC1 has a wide range mains input, i.e. the mains voltage can be in the range 100- 240V AC, the frequency can be 50 –...
- Page 11 • Remove or install modules only during POWER OFF ! Additional information about the modular system A-100 is available on our website www.doepfer.com. Important links are e.g. www.doepfer.com Products A-100 Technical details www.doepfer.com...
- Page 12 Notes: doepfer Musikelektronik GmbH...
