A-135-4A Voltage Controlled Performance Mixer Main Module
Position und Funktion von Trimmpotentiometern, Jumpern und Steckverbindern
Position and function of the trimming potentiometers, jumpers and connectors
Aux pre/post jumpers
oben / top = pre level
unten / bottom = post level
Die roten Punkte markieren die Lage der roten Ader des betreffenden Flachbandkabels
The red dots mark the alignment of the red wires of the ribbon cables

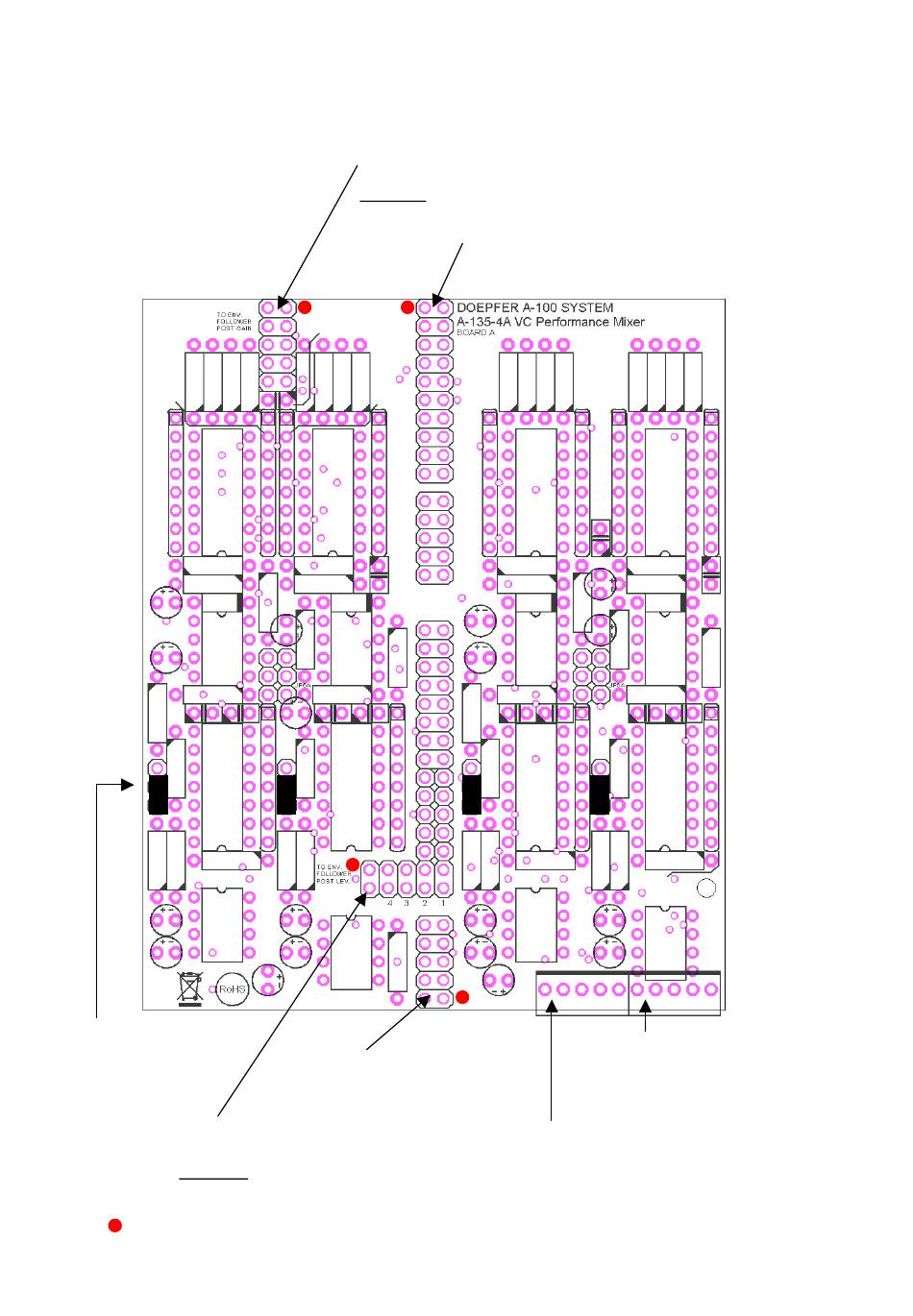

Board A, Ansicht von unten /bottom view
JP1:
Busverbindung
Bus connector
JP9:
Steckverbinder zu A-135-4C (Hüllkurvenfolger)
Connector to A-135-4C (Envelope followers)
post level
JP7:
Steckverbinder zu A-135-4C (Hüllkurvenfolger)
Connector to A-135-4C (Envelope followers)
post gain
JP2:
Steckverbinder zu A-135-4B (CV-Eingänge)
Connector to A-135-4B (CV inputs)
JP14:
zum vorhergehenden A-135-4A oder A-138p
to proceeding A-135-4A or A-138p
JP15:
Kabel zum A-138o oder zum
nächsten A-135-4A oder A-138p
cable to A-138o or next
A-135-4A or A-138p
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DOEPFER A-135-4C
Summary of Contents for DOEPFER A-135-4C
- Page 1 Position und Funktion von Trimmpotentiometern, Jumpern und Steckverbindern Position and function of the trimming potentiometers, jumpers and connectors Board A, Ansicht von unten /bottom view JP7: Steckverbinder zu A-135-4C (Hüllkurvenfolger) Connector to A-135-4C (Envelope followers) post gain JP2: Steckverbinder zu A-135-4B (CV-Eingänge) Connector to A-135-4B (CV inputs)
- Page 2 Board B, Ansicht von unten /bottom view JP8: Steckverbinder zu A-135-4C (Hüllkurvenfolger) Connector to A-135-4C (Envelope followers) pre gain LED Display Justierung (Trimmpotentiometer Unterseite) LED display adjustment (trimming potentiometers bottom side) Die roten Punkte markieren die Lage der roten Ader des betreffenden Flachbandkabels...
- Page 3 A-135-4B Voltage Controlled Performance Mixer CV Input Module Position und Funktion der Steckverbinder Position and function of the connectors Board A, Ansicht von unten /bottom view JP2: Steckverbinder zu JP2 auf A-135-4A (CV-Eingänge) Connector to JP2 of A-135-4A (CV inputs) JP1: Busverbindung Bus connector...
- Page 4 A-135-4C Voltage Controlled Performance Mixer Quad Envelope Follower Position und Funktion der Steckverbinder Position and function of the connectors Board A, Ansicht von oben / top view JP1: Busverbindung Bus connector Die roten Punkte markieren die Lage der roten Ader des betreffenden Flachbandkabels...
- Page 5 Board B, Ansicht von unten /bottom view JP2: Default-Envelope-Foller Eingänge Steckverbinder zu A-135-4A (Default-Envelope-Foller Eingänge) Post Level JP9 auf A-135-4A Post Gain JP7 auf A-135-4A Pre Gain JP8 auf A-135-4A (Board B) JP2: default envelope follower inputs connector to A-135-4A (default envelope follower inputs) Post Level JP9 of A-135-4A Post Gain...
- Page 6 A-135-4B JP2 (rote Ader oben) A-135-4B JP2 (red wire top) 2. Verbindung zwischen A-135-4A und A-135-4C 2. Connection between A-135-4A and A-135-4C (vorgegebene Verbindungen zu den Envelope- (default connections of the envelope followers) Followern) 2.a. Post Level Verbindungen 2.a. Post level connections...
- Page 7 A-135-4A A-135-4B A-135-4C Verbindung zwischen A-135-4A und A-135-4C Verbindung zwischen A-135-4A und A-135-4B Post Level Connection between A-135-4A and A-135-4B Connections between A-135-4A and A-135-4C Post Level...
- Page 8 A-135-4A A-135-4B A-135-4C Verbindung zwischen A-135-4A und A-135-4C Verbindung zwischen A-135-4A und A-135-4B Post Gain Connection between A-135-4A and A-135-4B Connections between A-135-4A and A-135-4C Post Gain...
- Page 9 A-135-4A A-135-4B A-135-4C Verbindung zwischen A-135-4A und A-135-4C Pre Gain Connections between A-135-4A and A-135-4C Pre Gain Verbindung zwischen A-135-4A und A-135-4B Connection between A-135-4A and A-135-4B...
