11930 Orchesternotenpult »Overture«
Unkompliziert in der Handhabung
Platzsparend stapelbar - Abstand nur 70 mm
Einfache Bedienung durch Exzenterspannhebel
Spannkraft der Höhenklemmung nach Wunsch einstellbar
Stufenlos höhenverstellbar von 760 bis 1300 mm
Große Auflage: 500 x 320 x 56 mm, Gewicht 3,5 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wich tigen Schritte bei Aufbau und Handhabung.Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Auf geeigneten und ebenen Untergrund achten
- Traglast mittig ausrichten
- Der Festsitz bzw. die Gängigkeit des Auszugrohres und der Auflageplatte können durch Ein-
- stellung der jeweiligen Verschraubung individuell angepasst werden. Siehe 6-10 und 11-12
- Aufgrund der beweglichen Teile können naturgemäß Einklemmgefahren entstehen:
- umsichtige Handhabung bei Aufbau, Betrieb und Abbau sind daher unverzichtbar

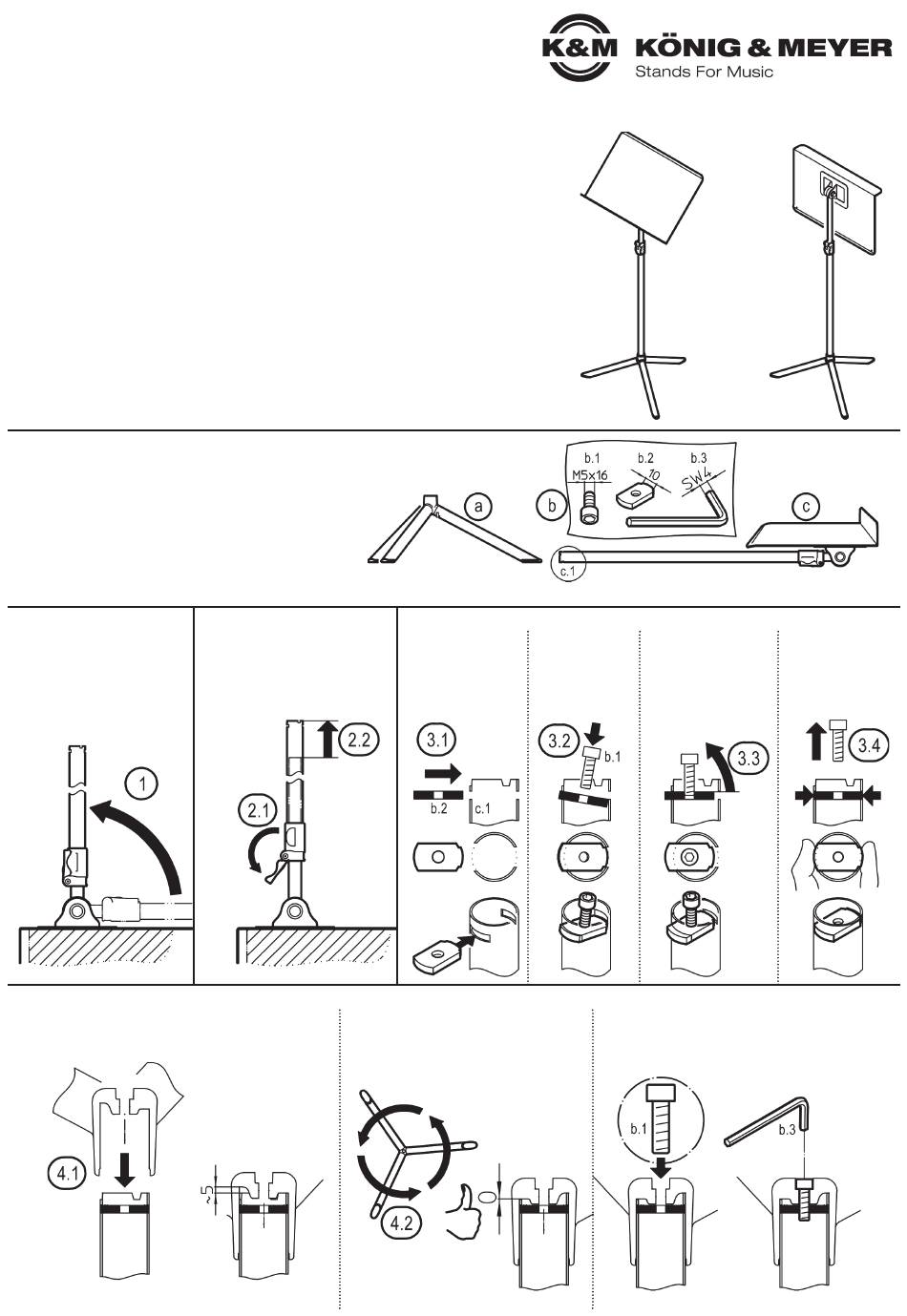

AUFSTELLANLEITUNG
BESTANDTEILE
Sichtprüfung vornehmen, ob alle Teile vorhanden und
in Ordnung sind.
a. Dreibein mit Sockel
b. Verschraubung: b.1 - Inbusschraube M5 x 16 mm
b. Verschraubung: b.2 - Gewindeplättchen M5
b. Verschraubung: b.3 - Inbusschlüssel SW4
c. Rohrkombination mit Aufnahmeplatte
MONTAGE
1 Platte flach auf einen Tisch
1 legen und Rohrkombination
1 senkrecht aufstellen
4 Dreibein-Fußgestell mit dem Grundrohr verbinden
4.1 Sockel des Dreibeins bis zum Anschlag auf das
4.1 Grundrohr schieben
5 Die Demontage erfolgt in umgekehrter Reihenfolge
2.1 Klemmhebel öffnen
2.2 Grundrohr etwas heraus-
2.2 ziehen bis die Schlitze nicht
2.2 mehr durch das Innenrohr
2.2 verdeckt sind.
2.1 Klemmhebel wieder schließen
4.2 Den Sockel verdrehen bis die Streben
4.2 auf dem Sockelboden in die Kerben
4.2 des Grundrohres rasten (= 0 mm)
3 Gewindeplättchen b.2 im Grundrohr platzieren
3.1 3.2
Plättchen b.2 in den Schraube b.1 ein
Schlitz des Grund- wenig in das Plätt-
rohres c.1 stecken chen drehen
3.3
Schraubenkopf an-
heben und das Plätt-
chen in den Schlitz
gegenüber einführen
bis es nicht mehr über
das Grundrohr ragt
4.3 Nun den Sockel mittels Inbusschraube b.1 mit
4.3 dem Grundrohr fest verschrauben.
4.3 Dazu Schlüssel b.3 benutzen.
3.4
Plättchen in Posi-
tion halten und
Schraube wieder
herausdrehen
