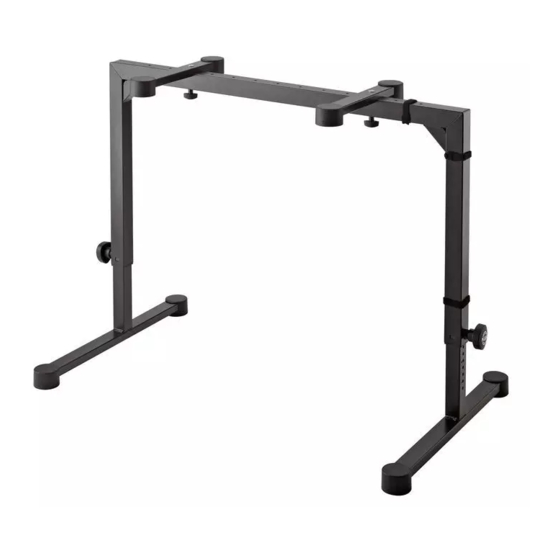

18810 Keyboard-Tisch »Omega«
- praktisches und sehr solides Keyboardstativ mit ansprechendem Design
- Tragkraft: 80 kg
- Vier-Punkt-Auflage mit schonender Gummierung
- Auflagenbreite: 180, 300, 420, 550, 670, 790 mm, Tiefe: 345 mm
- Höhenverstellbar von 600 – 1020 mm in 28 Stufen,
- komfortabel und schnell durch Rast/Klemmelemente
- Eigengewicht: 9,5 kg
- Ausbaufähig:
- 18811 Aufsatz für 2. Keyboard oder Laptop
- 18814 Adapter
- 18815 Laptopablage
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Schraubverbindungen 1, 3, 5 fest anziehen
- Rastbolzen 5 müssen stets eingerastet sein
- Fußrohre 6 sind immer auf gleiche Höhe einzustellen
- Lange Seite der Auflagerohre muss in die Richtung der
- langen Fußseite zeigen
- Auf tragfähige und ebene Untergründe achten
- max. Höhe ist erreicht bei sobald am Fußrohr die
- STOP-Markierung sichtbar wird;
- siehe Kapitel HÖHENVERSTELLUNG
- Die Möglichkeit das Produkt zu verstellen, birgt
- naturgemäß Einklemmgefahren. Umsichtige
- Handhabung bei Auf- und Abbau ist erforderlich.
AUFBAUANLEITUNG

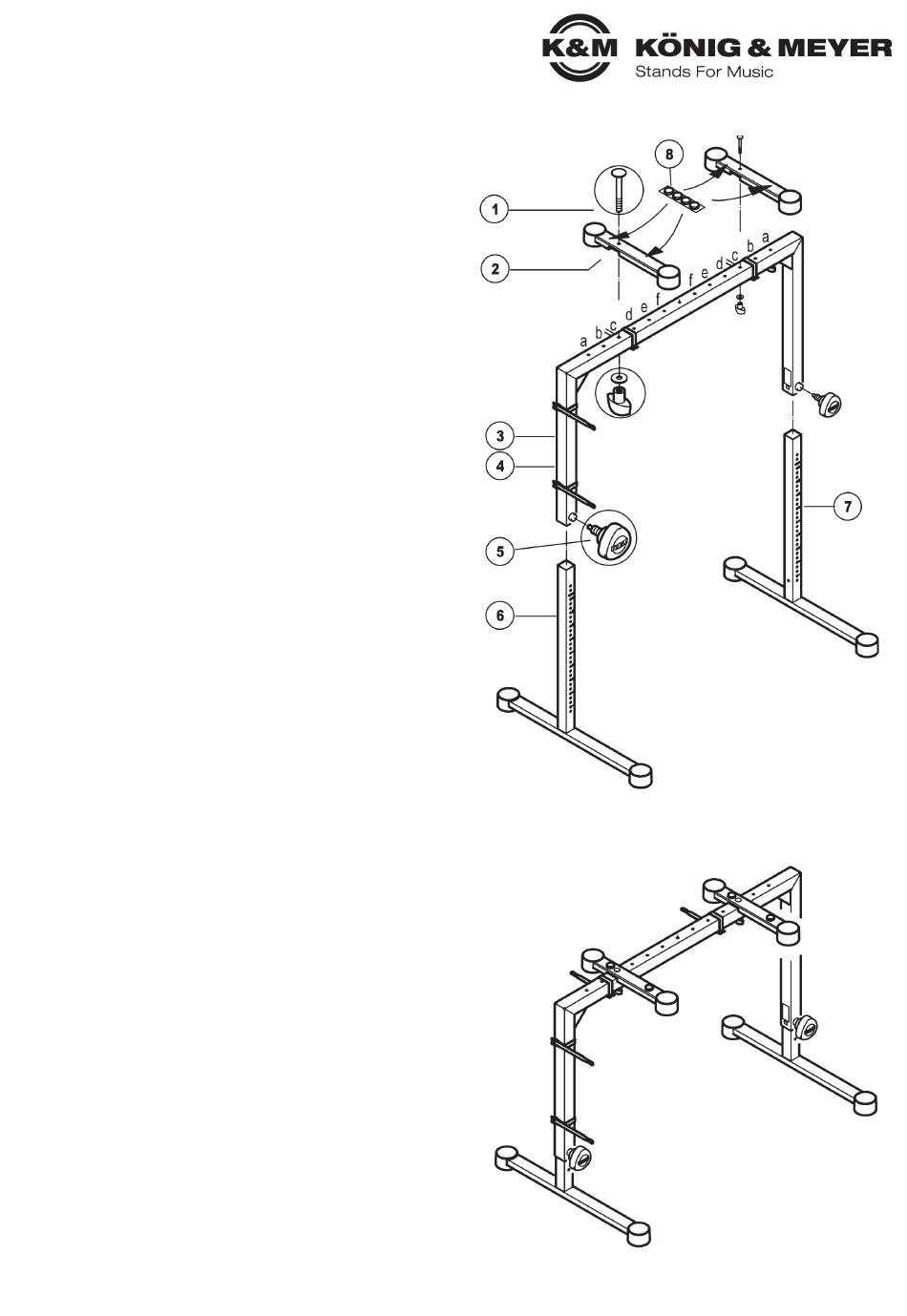

BESTANDTEILE
1 Schloßschraube M6 x 60 mm (2x)
2 Auflagerohre (2x)
3 Klemmmutter M6 mit U-Scheibe ø 6,4 mm (2x)
4 U-Bügel mit Kabelbinder
5 Rast/Klemmelement (2x)
6 Fußgestell links
7 Fußgestell rechts
8 Bumpons (4x)
MONTAGE
A Fußgestelle 6, 7 mit U-Bügel 4 montieren
A - Fußgestell rechts 6 (Lochbild zeigt nach außen) in
A - U-Bügel-Rohr 4 schieben und durch Eindrehen der
A - Rast/Klemmschraube 5 in der Höhe fixieren.
A - BEACHTE:
A - der Zapfen der Rast/Klemmschraube 5 muss in eine
A - Bohrung des Fußrohres 6) eintauchen bevor sie fest
A - angezogen werden darf.
A - Das zweite Fußgestell 7 in gleicher Weise montieren.
A - Dabei auf gleiche Höheneinstellung achten (Skala).
B Auflagen 2 mit U-Bügel 4 verschrauben.
B - zuerst festlegen an welcher der sechs Bohrungen die Auflagen
B - platziert werden sollen: a, b, c, d, e oder f.
B - Auflage 2 an gewünschter Stelle auf U-Bügel 4 legen .
B - Schloßschraube 1 durch Auflage 2 und U-Bügel 4 stecken und
B - mit Klemmmutter und U-Scheibe 3 verschrauben.
B - zweite Auflage in gleicher Weise passend zur ersten Auflage
B - an Pos. a, b, c, d, e oder f befestigen.
B - Bei Bedarf die Bumpons 8 an gewünschter Stelle aufkleben.
