Konig & Meyer 17720 Quick Manual

17720 Bodenstativ
für SCHEINWERFER mit
Mini-TV-Zapfen-Aufnahme
Standfest - kompakt - schnell
Das Stativ ist ausgeführt als sogenannter
KREUZFUSS und bietet eine Reihe von Vorteilen:
- 4-Punkt-Auflage mit Gummifüßen
- robuste und langlebige Stahlkonstruktion
- flach und platzsparend zusammenlegbar
- ganz einfache Handhabung ohne Werkzeuge
- mit integrierter Mini-TV-Zapfen-Aufnahmebuchse
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau
und Handhabung.Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Auf geeigneten, d.h. tragfähigen und ebenen Untergrund achten
- Die beiden Streben des Kreuzfußes stets im 90°-Winkel aufstellen;
- jede andere Position der Streben geht zu Lasten der Standfestigkeit
- Auf feste Schraubverbindungen achten
- Die Möglichkeit das Produkt zusammenzuklappen, birgt naturgemäß
- Einklemmgefahren; umsichtige und aufmerksame Handhabung bei
- Aufbau, Betrieb und Abbau sind daher unverzichtbar
AUFSTELLANLEITUNG
Der AUFBAU des Bodenstativs 17720 ist einfach. Alle Teile sind
schon montiert. Das Stativ muß lediglich noch in Position gebracht
werden.

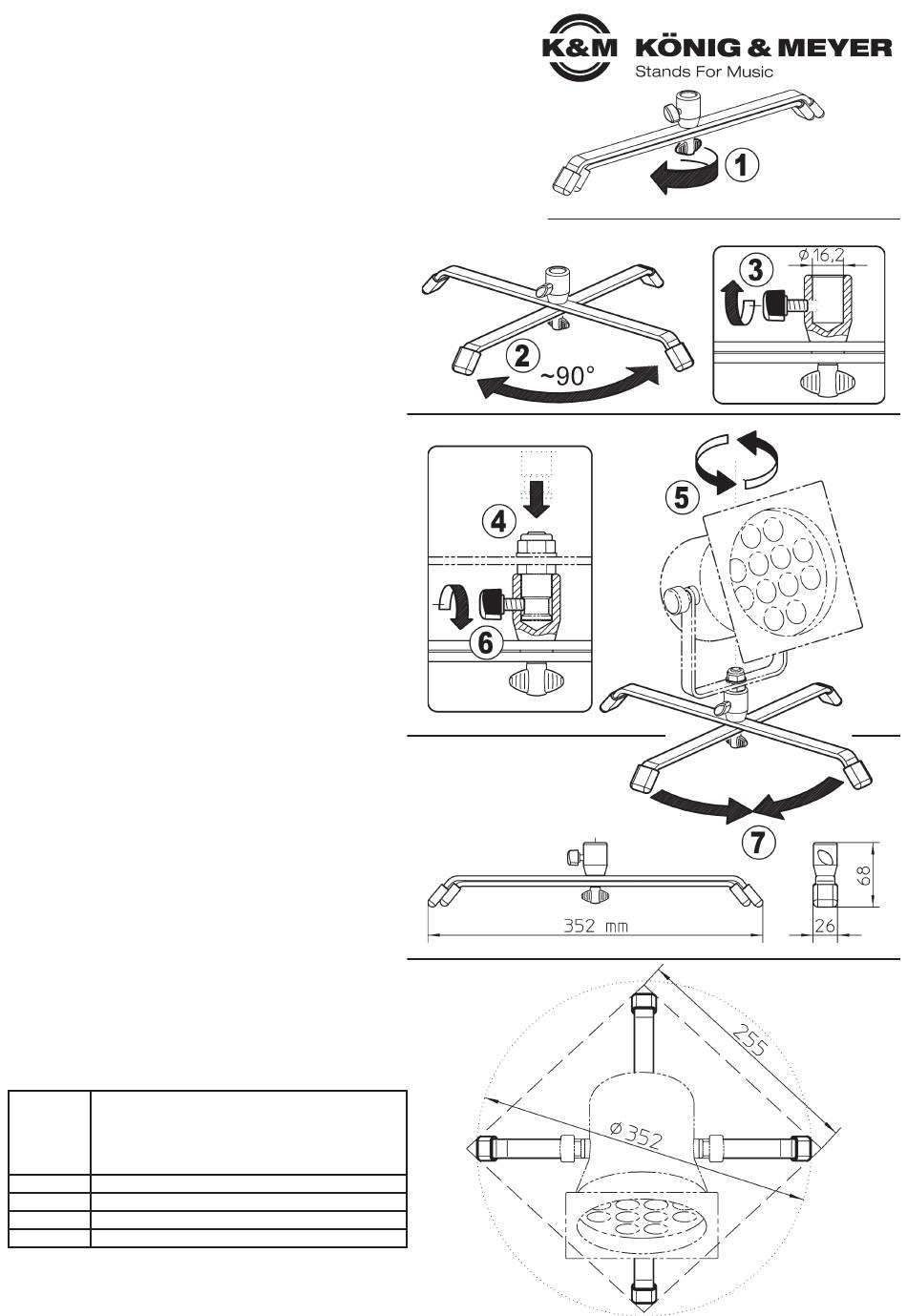

1 Flügelmutter unten leicht lösen und...
2 ...Fußstreben verdrehen bis diese ca. einen 90°-Winkel bilden
2 (= beste Standfestigkeit); nun die Flügelmutter 1 wieder anziehen.
3 Seitliche Klemmschrauben herausdrehen bis die Aufnahme-
3 buchse für den Mini-TV-Zapfen des Scheinwerfers "frei" ist.
4 Mini-TV-Zapfen des Scheinwerfers in die Aufnahmebuchse
4 einführen
5 Scheinwerfer in die gewünschte Richtung drehen und diese
5 Position...
6 ...durch Anziehen der setilichen Klemmschraube sichern.
DEMONTAGE des Stativs: nach Entfernen des Scheinwerfers...
7 ...beide Fußstreben zusammenklappen bis sie eine Linie bilden.
Übrig bleibt ein äußerst kleines und bequem zu transportierendes
Packstück.
PRÜFEN, INSTANDHALTEN, REINIGEN
- bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen,
- Anstoßen)
- zur Reinigung am besten ein leicht feuchtes Tuch benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt B: Boden prüfen
B: Gummifuß ersetzen
B: Streben auf Geradheit prüfen
F: Scheinwerfer wackelt B: Schrauben am Stativ und Schwein-
B: werfer nachziehen
TECHNISCHE DATEN / SPEZIFIKATION
Streben, Aufnahmebuchse: Stahl, pulverbeschichtet,
schwarz
Material U-Scheibe, Schraube: Stahl, verzinkt
Griff: PA-6, schwarz
Parkettschoner, Scheibe: TPE, schwarz
Traglast Scheinwerfer mit Mini-TV-Zapfen-Anschluß
Abmessung Aufstellmaß: ø 352 x 68 mm, Packmaß: 352 x 26 x 68 mm
Gewicht 0,7 kg
Verpackung Polybeutel 125 x 450 mm
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
17720-000-55 Rev.01 03-80-882-00 10/14
AUFBAU
SCHEINWERFER
DEMONTAGE
&
PACKSTÜCK
PLATZBEDARF
