3. Montage des Wand- und Deckenabhängegehäuses
1. Montageplatte an Wand oder Decke befestigen, dazu selbstschneidende Schrauben (Deckenmontage: M6, Wandmontage: M8, Anschlussbox: M6)
und Kunststoffdübel verwenden.
VORSICHT: Aus Sicherheitsgründen muss die Struktur, an der eine Montagebasis installiert wird, ein Gewicht von mindestens 25kg tragen
können.
Eine Montagebasis muss genügend Festigkeit aufweisen, um ein Gewicht von mindestens 9kg tragen zu können.
2. Teflonband um die Gewinde „A" des Rohres wickeln (jeweils ca. 0 Windungen). Siehe Abb.
3.
Alle notwendigen Kabel durch die PG-Verschraubung (4) schieben.
4.
Das mit Teflonband umwickelte Gewinde „A" in die Montageplatte einschrauben, bis es ganz fest sitzt.
5. Den 4VAC Stromanschluss am Eingang „AC IN" der Lüfter- und Heizungsplatine (3) anschließen.
6.
Stromversorgungs-, Alarm- und Datenübertragungskabel mit den Anschlüssen der Basisplatine der Dome-Camera verbinden.
7.
Die Dome-Basis mit 3 Schrauben (M4xL8) an den Abstandshaltern (8) befestigen.
8. Das Dome-Gehäuse an der Dome-Basis befestigen.
Nach Ausrichtung der Pfeilmarkierung an der Dome-Basis auf die Entriegelungsmarkierung des Dome-Gehäuses das Dome-Gehäuse in Richtung der
Verriegelungsmarkierung drehen.
HINWEIS: Es wird empfohlen, die der Kamera beiliegende Kuppel nicht zu montieren und das Sichtfenster vor dem Objektiv abzunehmen
(s. Abb. 2).
9. Die Gummidichtung (7) in das Gehäuse (6) einsetzen und den Haltering () mit 3 Schrauben (3) am Gehäuse (6) befestigen.
„A"
mit Teflon abdichten

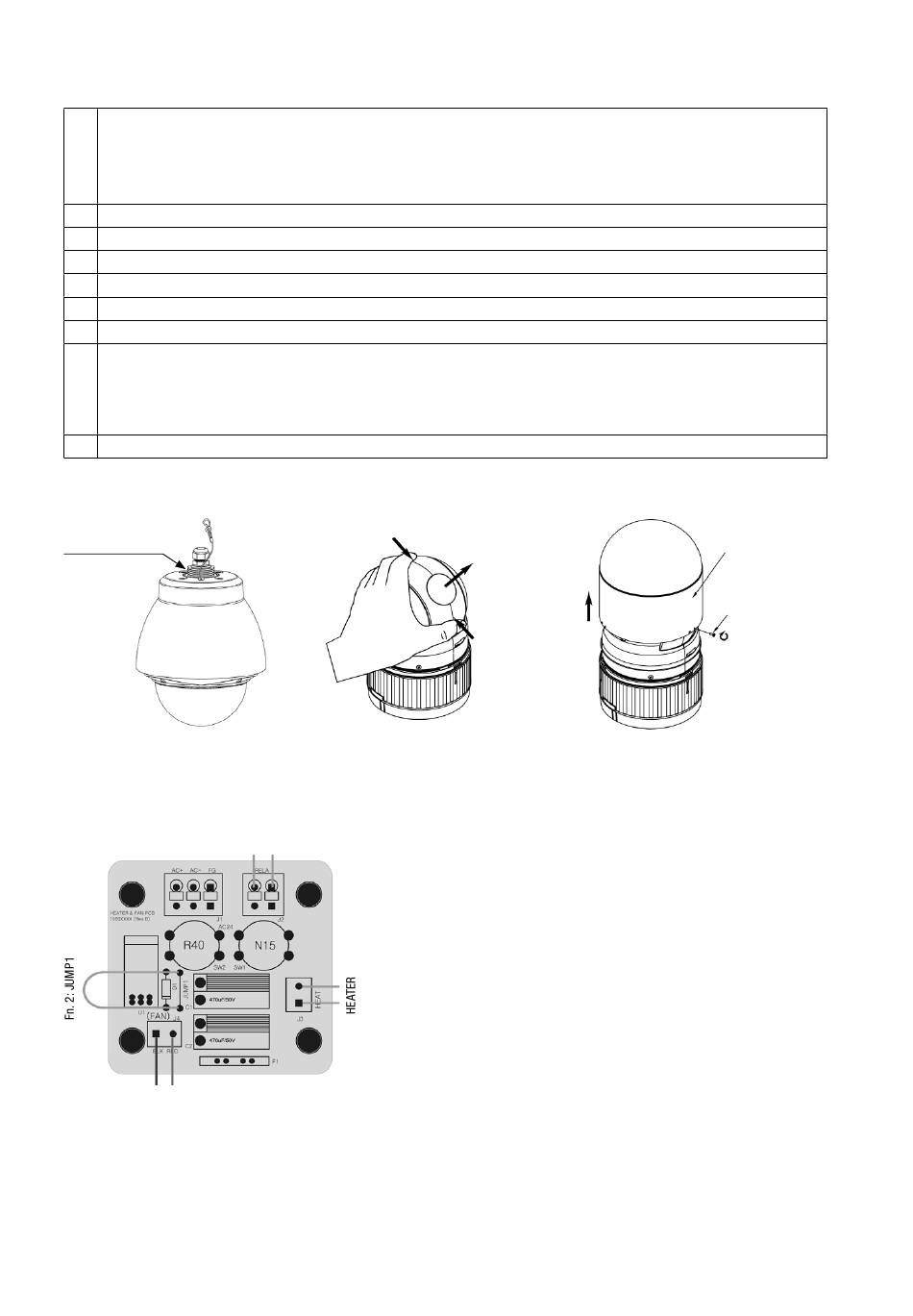

Abb. 1
Fn. : RELAY
COM NO
FAN
Abb. 3: Lüfter- und Heizungsplatine
drücken
Sichtfenster entfernen
drücken
Abb. 2: Fenster- und Halterungseinheit entfernen.
FUNKTION
JUMP1: JUMP kurzschließen, wenn der Lüfter unabhängig von Temperatur-
veränderungen ständig laufen soll.
RELAY: Alarmausgang (Relaiskontakte) einer Dome-Kamera mit diesen Anschlüssen
verbinden, wenn die Heizung unabhängig von Temperaturveränderungen
ständig in Betrieb sein soll. (Beispiel: Nach Verbinden von RC und NO
einer Dome-Kamera an diesen Anschlüssen den Alarmausgang  der Dome-
Kamera aktiveren, um die Heizung einzuschalten.)
4
Kuppel
Sicherungsschraube
