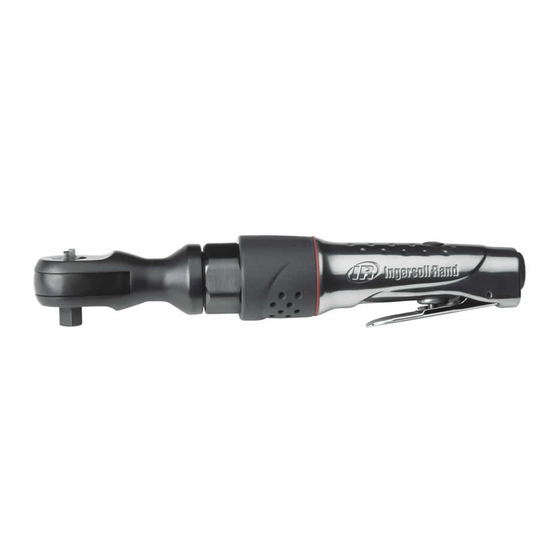

Air Ratchet Wrench
107XPA and 1077XPA
Product Information
Product Information
EN
ES
Especificaciones del producto
Spécifications du produit
FR
IT
Specifiche prodotto
Technische Produktdaten
DE
NL
Productspecificaties
Produktspecifikationer
DA
SV
Produktspecifikationer
Produktspesifikasjoner
NO
FI
Tuote-erittely
Especificações do Produto
PT
EL
Προδιαγραφές προϊόντος
Specifikacije izdelka
SL
SK
Špecifikácie produktu
Save These Instructions
Specifikace výrobku
CS
ET
Toote spetsifikatsioon
A termék jellemzői
HU
LT
Gaminio techniniai duomenys
Ierices specifikacijas
LV
Informacje o Produkcie
PL
Информация за Продукта
BG
Informaţii Privind Produsul
RO
Технические характеристики изделия
RU
ZH
产品信息
製品仕様
JA
KO
제품 상세
Podaci o proizvodu
HR
80177587
Edition 4
January 2014
Advertisement
Table of Contents
Related Manuals for Ingersoll-Rand 107XPA
Summary of Contents for Ingersoll-Rand 107XPA
- Page 1 80177587 Edition 4 January 2014 Air Ratchet Wrench 107XPA and 1077XPA Product Information Product Information Specifikace výrobku Especificaciones del producto Toote spetsifikatsioon Spécifications du produit A termék jellemzői Specifiche prodotto Gaminio techniniai duomenys Technische Produktdaten Ierices specifikacijas Informacje o Produkcie...
- Page 2 PMAX (Dwg. 16571804-2) IR # IR # IR # 80177587_ed4...
-
Page 3: Product Safety Information
Original instructions are in English. Other languages are a translation of the original instructions. Tool repair and maintenance should only be carried out by an authorized Service Center. Refer all communications to the nearest Ingersoll Rand Office or Distributor. 80177587_ed4... -
Page 4: Instalación Y Lubricación
Nivel sonoro dB(A) Vibración amiento Libre Recomendado (ISO15744) Modelos (ISO28927) Tamaño ft-lbs (Nm) † Presión (L ) ‡ Potencia (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB de error ‡... -
Page 5: Piezas Y Mantenimiento
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las instrucciones originales. Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de Servicio Autorizado. Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll Rand más próximo. 80177587_ed4 ES-2... -
Page 6: Spécifications Du Produit
Conduit Couples Vibration Libre (ISO15744) Modèles Recommandée (ISO28927) Taille ft-lbs (Nm) † Pression (L ) ‡ Puissance (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB incertitude de mesure de 3dB ‡... -
Page 7: Pièces Détachées Et Maintenance
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions d’origine. La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé. Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche. 80177587_ed4 FR-2... -
Page 8: Specifiche Prodotto
Livello acustico dB(A) Azionamento coppie Livello a vuoto (ISO15744) Modelli consigliato (ISO28927) Dimensioni giri/min ft-lbs (Nm) † Pressione (L ) ‡ Potenza (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = incertezza misurazione 3dB ‡... -
Page 9: Ricambi E Manutenzione
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni originali. Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza Autorizzato. Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll Rand. 80177587_ed4 IT-2... -
Page 10: Hinweise Zur Produktsicherheit
Schallpegel dB(A) Antrieb Drehmoment- tensität ndrehzahl (ISO15744) Modelle bereich (ISO28927) Größe U/min ft-lbs (Nm) † Druck (L ) ‡ Stromzufuhr (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB Messunsicherheit ‡... -
Page 11: Teile Und Wartung
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um ein Übersetzung der Originalanleitung. Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt werden. Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autor- isierten Fachhandel. 80177587_ed4 DE-2... -
Page 12: Installatie En Smering
Aanbevolen Geluidsniveau dB(A) Trillingsniveau Aandrijving toerental Bereik Koppel (ISO15744) (ISO28927) Modellen Afmeting ft-lbs (Nm) † Druk (L ) ‡ Vermogen (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † Meetonnauwkeurigheid bij K = 3dB ‡... -
Page 13: Onderdelen En Onderhoud
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de originele instructies. Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecen- trum worden uitgevoerd. Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper. 80177587_ed4 NL-2... -
Page 14: Installation Og Smøring
Lydniveau dB(A) Vibrationsniveau Drev hastighed Momentområde (ISO15744) (ISO28927) Modeller Størrelse o/min. ft-lbs (Nm) † Tryk (L ) ‡ Effekt (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB måleusikkerhed ‡... -
Page 15: Reservedele Og Vedligeholdelse
Reservedele og Vedligeholdelse Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter ud fra materialetypen, så de kan genbruges. Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledn- ing. -
Page 16: Installation Och Smörjning
återvinning. Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin- struktionerna. Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter. Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör. SV-1 80177587_ed4... -
Page 17: Installasjon Og Smøring
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale instruksjonene. Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter. Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler. 80177587_ed4 NO-1... -
Page 18: Tuotteen Turvaohjeet
Melutaso dB(A) Värinä Taso tölaite nopeus momentti (ISO15744) (ISO28927) Mallit Koko ft-lbs (Nm) † Paine (L ‡ Teho (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB mittauksen epätarkkuus ‡... -
Page 19: Informações De Segurança Do Produto
Aperto Vibrações Livre (ISO15744) Modelos mento Recomendado (ISO28927) Tamanho ft-lbs (Nm) † Pressão (L ) ‡ Potência (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB Incerteza de medida ‡... - Page 20 As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros idiomas. A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de As- sistência Técnica Autorizado. Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo. PT-2 80177587_ed4...
- Page 21 Ηχητική στάθμη dB(A) Κραδασμών κίνησης ταχύτητα εύρος ροπής (ISO15744) Μοντέλα (ISO28927) Μέγεθος Σ.Α.Λ. ft-lbs (Nm) † Πίεση (L ) ‡ Ισχύς (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB αβεβαιότητα μέτρησης...
- Page 22 Οι πρωτότυπες οδηγίες είναι στα αγγλικά. Οι άλλες γλώσσες είναι μετάφραση των πρωτότυπων οδηγιών. Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο Συντήρησης. Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου. EL-2 80177587_ed4...
-
Page 23: Specifikacije Izdelka
Pogon Tresljajev praznem teku obseg navora (ISO15744) Modeli (ISO28927) Velikost obr/min ft-lbs (Nm) † Pritisk (L ) ‡ Moč (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB spremenljivost merjenja ‡... - Page 24 Izvirni jezik navodil je angleški. Navodila v drugih jezikih so prevodi izvirnih navodil. Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center. Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja Ingersoll Rand. SL-2 80177587_ed4...
- Page 25 Hladina hluku dB(A) Hladina Vibrácií Pohon Voľnobeh rozsah (ISO15744) (ISO28927) Modely momentu Rozmer ot./min. ft-lbs (Nm) † Tlak (L ) ‡ Výkon (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB neurčitost’...
- Page 26 Originál pokynov je v angličtine. Texty v ostatných jazykoch sú prekladom originálu pokynov. Oprava a údržba náradia by mala byt’ vykonávaná iba v autorizovanom servisnom stredisku. Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora. SK-2 80177587_ed4...
-
Page 27: Specifikace Výrobku
Pohon Vibrací volném utahovacího (ISO15744) Modely (ISO28927) chodu momentu Velikost ot./min ft-lbs (Nm) † Tlak (L ‡ Výkon (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB neurčitost měření... - Page 28 Originální návod je v angličtině. Další jazyky jsou překladem originálního návodu. Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku. Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora. CS-2 80177587_ed4...
-
Page 29: Toote Ohutusteave
Originaaljuhend on inglise keeles. Juhendid teistes keeltes on tõlgitud originaaljuhendist. Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses. Lisateabe saamiseks pöörduge firma Ingersoll Rand lähima büroo või edasimüüja poole. 80177587_ed4 ET-1... - Page 30 Hajtás séges nyomatéktar- Szint (ISO15744) Modellek sebesség tomány (ISO28927) Méret ft-lbs (Nm) † nyomás (L ) ‡ teljesítmény (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB mérési bizonytalanság ‡...
-
Page 31: Alkatrészek És Karbantartás
újrahasznosíthatóság érdekében anyaguk szerint csoportosítani. Az eredeti utasítások angolul elérhetőek. A más nyelveken olvasható utasítások az eredeti utasítás fordításai. A szerszám javítását csak arra feljogosított szervizközpont végzheti. Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz. 80177587_ed4 HU-2... -
Page 32: Gaminio Saugos Informacija
Lygis (ISO15744) Modeliai greitis diapazonas (ISO28927) Skersmuo aps./min ft-lbs (Nm) † Slėgis (L ) ‡ Galia (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB matavimo paklaida ‡... - Page 33 įmonei. Originalios instrukcijos yra anglų kalba. Kitomis kalbomis yra originalių instrukcijų vertimas. Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai. Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją. 80177587_ed4 LT-2...
- Page 34 Piedziņa Līmenis ātrums momenta (ISO15744) (ISO28927) Modeļi diapazons apgriezieni Izmērs ft-lbs (Nm) † Spiediens (L ‡ Jauda (L m/s² minūtē 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB mērījuma nenoteiktība ‡...
- Page 35 Oriģinālās instrukcijas ir angļu valodā. Instrukcijas citās valodās ir oriģinālo instrukciju tulkojums. Darbarīka remontu un tehnisko apkopi vajadzētu veikt vienīgi sertificētā servisa centrā. Ar visiem jautājumiem griezieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja. 80177587_ed4 LV-2...
-
Page 36: Specyfikacje Produktu
Napęd momentu Wibracji swobodna (ISO15744) Modele obrotowego (ISO28927) Wielkość obr./min. ft-lbs (Nm) † Ciśnienie (L ) ‡ Moc (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB pomiar niepewny ‡... - Page 37 Oryginalne instrukcje są opracowywane w języku angielskim. Instrukcje publikowane w innych językach są tłumaczeniami oryginalnych instrukcji. Naprawa i konserwacja narzędzia powinna być przeprowadzana tylko przez Autoryzowane Centrum Serwisowe. Wszelkie uwagi i pytania należy kierować do najbliższego biura lub dystrybutora firmy Ingersoll Rand. 80177587_ed4 PL-2...
- Page 38 Вибрация ване скорост (ISO15744) въртящ момент (ISO28927) Модели обороти в † Налягане ‡ Мощност Размер фут-фунт (Nm) m/s² минута 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB несигурност в измерването...
- Page 39 Оригиналните инструкции са на английски. Другите езици са превод на оригиналните инструкции. Ремонт и подръжка на инструмента трябва да се извършват единствено от упълномощен сервизен център. За всички комуникации се обръщайте към най-близкия офис или дистрибутор на Ingersoll Rand. 80177587_ed4 BG-2...
- Page 40 Motor pentru cuplul de Vibraţii liberă (ISO15744) Modele torsiune (ISO28927) Dimensiuni rpm ft-lbs (Nm) † Presiune (L ) ‡ Putere (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB toleranţa la măsurare ‡...
- Page 41 Instrucţiunile originale sunt în limba engleză. Variantele în alte limbi sunt traduceri ale instrucţiunilor originale. Repararea şi întreţinerea uneltei trebuie realizate numai de un Centru de service autorizat. Orice comunicare va fi adresată celei mai apropiate reprezentanţe sau distribuitor Ingersoll Rand. 80177587_ed4 RO-2...
- Page 42 свободн мощности dB(A) Вибрации крутящего ого хода (ISO15744) (ISO28927) Модели момента † Давление ‡ Мощность Размер об./мин. ft-lbs (Nm) m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † Неопределенность измерения K = 3dB ‡...
- Page 43 рассортировать части по материалам, чтобы они могли быть переработаны. Оригинальным языком инструкций является английский. Версии на другие языки являются переводом оригинальных инструкций. Ремонт и обслуживание инструмента должны осуществляться только уполномоченным сервисным центром. Все письма следует направлять в ближайший офис Ingersoll Rand или дистрибьютору компании. 80177587_ed4 RU-2...
- Page 44 使用的h=小时，d=天数，m=月数。项目定义如下： 7. 联结 1. 空气过滤器 2. 调整器 8. 空气保险装置 3. 加油器 9. 机油 4. 紧急关闭阀 10. 油脂- 将油脂注入棘轮座、套间，以润滑 驱动轴衬。 5. 软管直径 11. 油脂- 拆卸棘轮头，然后润滑 组件。 12. 油脂- 拆卸齿轮，然后润滑组件。 6. 螺纹尺寸 部件和维护 当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。 初始说明采用英文。 其他语言版本是初始说明的翻译版。 工具维修工作只能由具有授权的维修中心执行。 任何事宜，请垂询当地的Ingersoll Rand 办事处或经销商。 ZH-1 80177587_ed4...
- Page 45 推奨 作動音レベル dB(A) 振動レベル 駆動 自由速度 トルク範囲 (ISO15744) (ISO28927) モデル サイズ ft-lbs (Nm) † 圧力 (L ‡ 出力 (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 = 3dB 測定の不確かさ † K = 3dB 測定の不確かさ...
- Page 46 部品とメンテナンス 工具の製品寿命が尽きた場合には、 工具を分解して脱脂を行い、 リサイクルのため各部を材質 別に分別することをお勧め します。 説明書の原文は英語で書かれています。 他の言語については原文からの翻訳です。 工具の修理とメンテナンスは認定サービスセンターのみが行ってください。 お問い合わせ等は、 お客様の最寄のIngersoll Rand 事務所または販売店へご連絡ください。 JA-2 80177587_ed4...
- Page 47 공구의 사용 수명이 끝나면, 공구를 분해하고 그리스(기름)를 제거한 다음 재활용할 수 있 도록 부품을 분리할 것을 권장합니다. 원래 설명서는 영문입니다. 기타 언어는 원래 설명서의 번역본입니다. 공구 수리 및 정비는 반드시 공인된 정비 센터에서 수행해야 합니다. 모든 문의 사항은 가까운 Ingersoll Rand 사무소나 대리점을 통해 확인하십시오. 80177587_ed4 KO-1...
- Page 48 Razina vibracija Pogon brzina raspon momenta (ISO15744) (ISO28927) Model(i) Veličina o/min ft-lbs (Nm) † Tlak (L ‡ Snaga (L m/s² 107XPA 3/8” 10-45 (14-61) 94.4 105.4 <2.5 1077XPA 1/2” 10-45 (14-61) 94.4 105.4 <2.5 † K = 3dB mjerna nesigurnost ‡...
- Page 49 Izvorne upute su na engleskom jeziku. Ostali jezici su prijevod izvornih uputa. Popravke i održavanje alata treba obavljati samo ovlašteni servisni centar. Za sve informacije kontaktirajte najbliži ured tvrtke Ingersoll Rand ili distributera. 80177587_ed4 HR-2...
- Page 50 (PT) Declaramos sob a nossa exclusiva responsabilidade que o produto: (EL) Δηλώνουμε ότι με δική μας ευθύνη το προϊόν: Model: 107XPA, 1077XPA / Serial Number Range: SR10A g XXXXX (ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.- Bereich: (NL) Model: / Serienummers: (DA) Model: / Serienr: (SV) Modell:/ Serienummer, mellan: (NO) Modell: / Serienr: (FI) Mallia: / Sarjanumero: (PT) Modelo: / Gama de Nos de Série: (EL) Μοητελα: / Kλίμαχα...
- Page 51 (HR) Izjavljujemo pod našom isključivom odgovornošću da je proizvod: Model: 107XPA, 1077XPA / Serial Number Range: SR10A g XXXXX (SL) Model: / Območje serijskih številk: (SK) Model: / Výrobné číslo (CS) Model: / Výrobní číslo (ET) Mudel: / Seeri- anumbrite vahemik (HU) Modell: / Gyártási szám-tartomány (LT) Modeliai: / Serijos numeriai (LV) Modelis: / Sērijas...
- Page 52 © 2014 Ingersoll Rand...
