Okno
pionowe
Suwak okienny
Rys. 5
Okno
Poziome
Suwak okienny
Rys. 6
:
90 90
Blokada
Wsunac

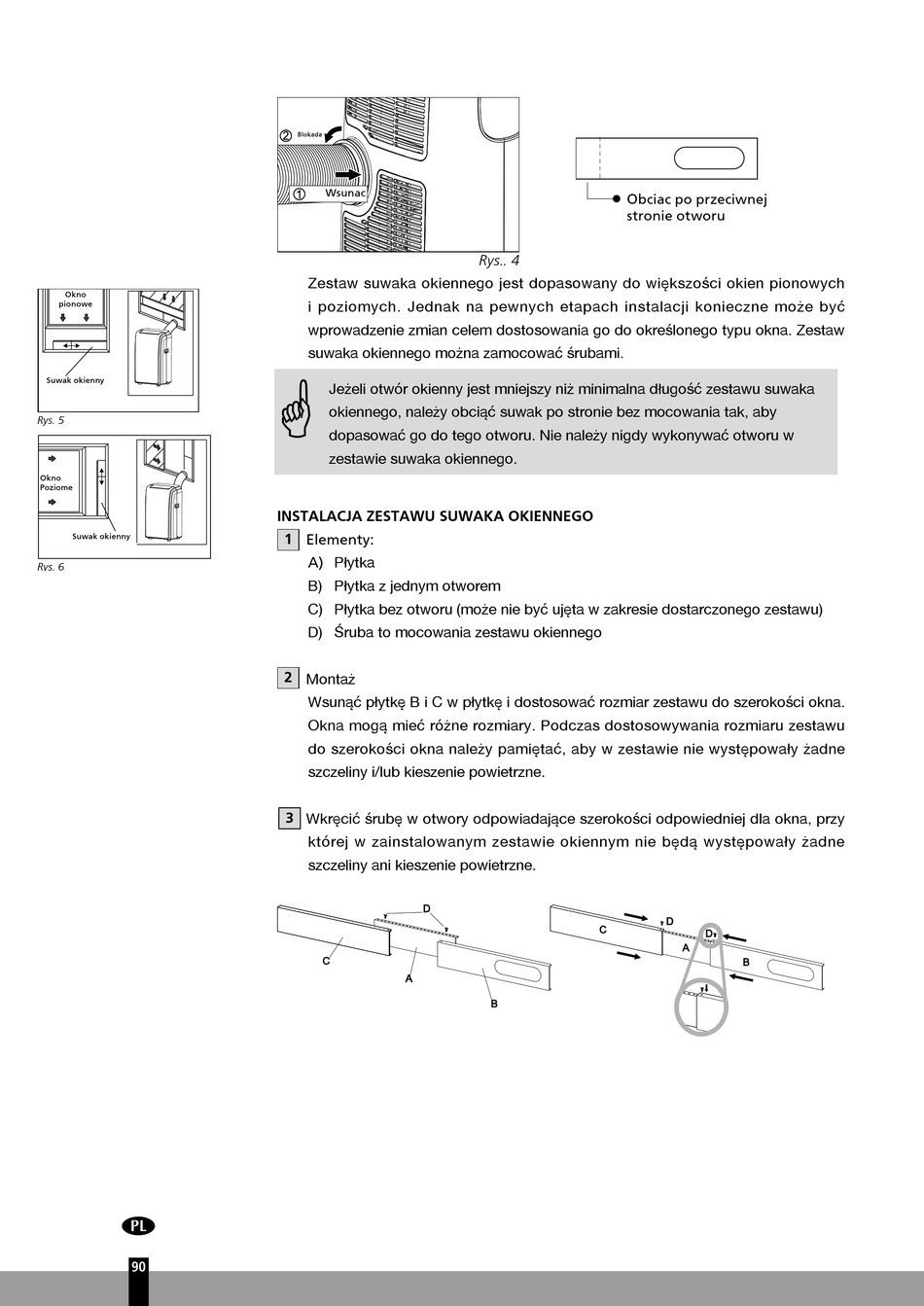

Zestaw suwaka okiennego jest dopasowany do większości okien pionowych
i poziomych. Jednak na pewnych etapach instalacji konieczne może być
wprowadzenie zmian celem dostosowania go do określonego typu okna. Zestaw
suwaka okiennego można zamocować śrubami.
G
Jeżeli otwór okienny jest mniejszy niż minimalna długość zestawu suwaka
okiennego, należy obciąć suwak po stronie bez mocowania tak, aby
dopasować go do tego otworu. Nie należy nigdy wykonywać otworu w
zestawie suwaka okiennego.
INSTALACJA ZESTAWU SUWAKA OKIENNEGO
1 Elementy:
A) Płytka
B) Płytka z jednym otworem
C) Płytka bez otworu (może nie być ujęta w zakresie dostarczonego zestawu)
D) Śruba to mocowania zestawu okiennego
2 Montaż
Wsunąć płytkę B i C w płytkę i dostosować rozmiar zestawu do szerokości okna.
Okna mogą mieć różne rozmiary. Podczas dostosowywania rozmiaru zestawu
do szerokości okna należy pamiętać, aby w zestawie nie występowały żadne
szczeliny i/lub kieszenie powietrzne.
3 Wkręcić śrubę w otwory odpowiadające szerokości odpowiedniej dla okna, przy
której w zainstalowanym zestawie okiennym nie będą występowały żadne
szczeliny ani kieszenie powietrzne.
Obciac po przeciwnej
stronie otworu
Rys.. 4
