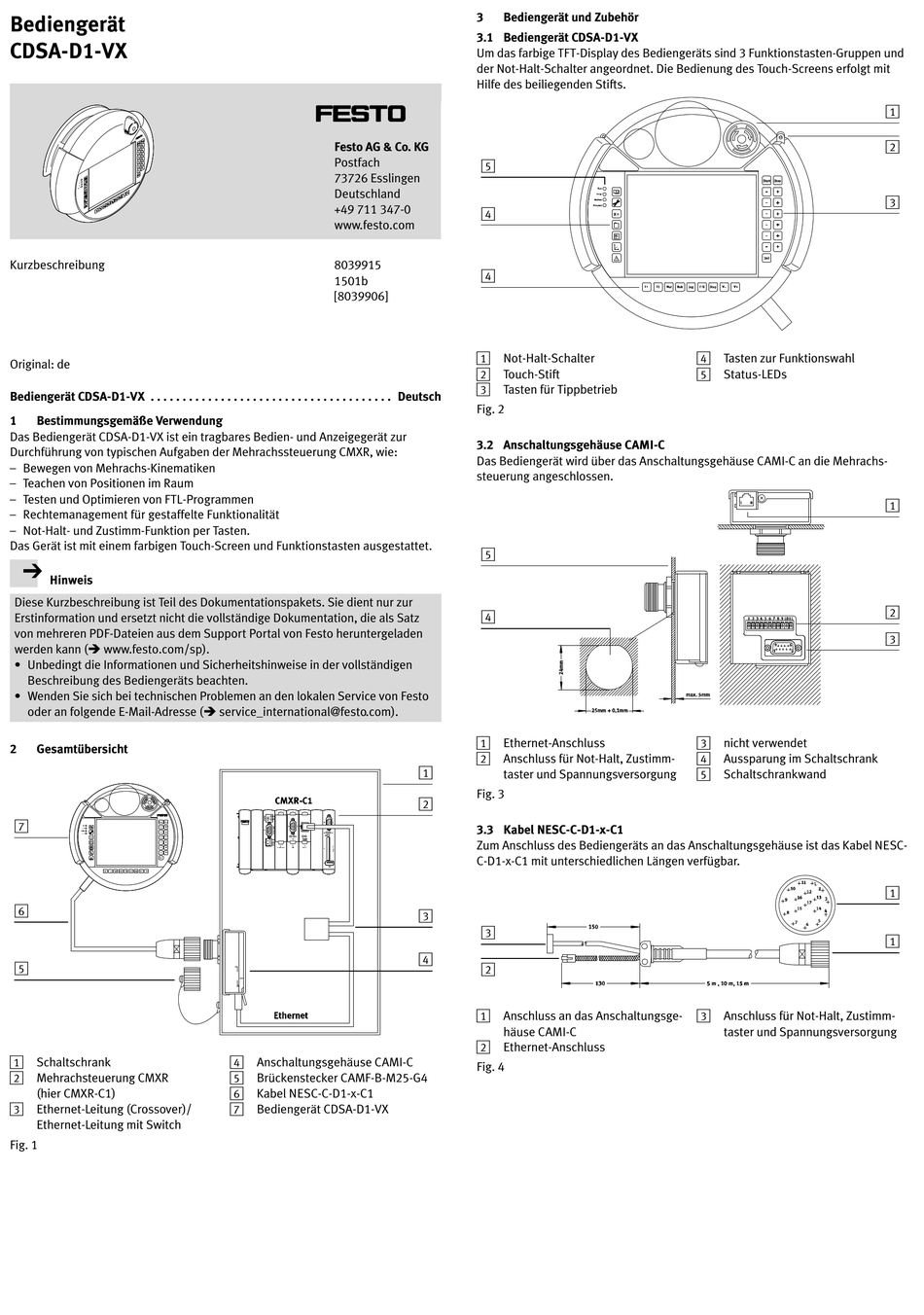

Bediengerät
CDSA-D1-VX
Kurzbeschreibung
Original: de
Bediengerät CDSA-D1-VX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Bestimmungsgemäße Verwendung
Das Bediengerät CDSA-D1-VX ist ein tragbares Bedien- und Anzeigegerät zur
Durchführung von typischen Aufgaben der Mehrachssteuerung CMXR, wie:
– Bewegen von Mehrachs-Kinematiken
– Teachen von Positionen im Raum
– Testen und Optimieren von FTL-Programmen
– Rechtemanagement für gestaffelte Funktionalität
– Not-Halt- und Zustimm-Funktion per Tasten.
Das Gerät ist mit einem farbigen Touch-Screen und Funktionstasten ausgestattet.
Hinweis
Diese Kurzbeschreibung ist Teil des Dokumentationspakets. Sie dient nur zur
Erstinformation und ersetzt nicht die vollständige Dokumentation, die als Satz
von mehreren PDF-Dateien aus dem Support Portal von Festo heruntergeladen
werden kann (è www.festo.com/sp).
• Unbedingt die Informationen und Sicherheitshinweise in der vollständigen
Beschreibung des Bediengeräts beachten.
• Wenden Sie sich bei technischen Problemen an den lokalen Service von Festo
oder an folgende E-Mail-Adresse (è service_international@festo.com).
2 Gesamtübersicht
7
6
5
1
Schaltschrank
2
Mehrachsteuerung CMXR
(hier CMXR-C1)
3
Ethernet-Leitung (Crossover)/
Ethernet-Leitung mit Switch
Fig. 1
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
8039915
1501b
[8039906]
Deutsch
4
Anschaltungsgehäuse CAMI-C
5
Brückenstecker CAMF-B-M25-G4
6
Kabel NESC-C-D1-x-C1
7
Bediengerät CDSA-D1-VX
3 Bediengerät und Zubehör
3.1 Bediengerät CDSA-D1-VX
Um das farbige TFT-Display des Bediengeräts sind 3 Funktionstasten-Gruppen und
der Not-Halt-Schalter angeordnet. Die Bedienung des Touch-Screens erfolgt mit
Hilfe des beiliegenden Stifts.
5
4
4
1
Not-Halt-Schalter
2
Touch-Stift
3
Tasten für Tippbetrieb
Fig. 2
3.2 Anschaltungsgehäuse CAMI-C
Das Bediengerät wird über das Anschaltungsgehäuse CAMI-C an die Mehrachs­
steuerung angeschlossen.
5
4
1
Ethernet-Anschluss
2
Anschluss für Not-Halt, Zustimm­
1
taster und Spannungsversorgung
Fig. 3
2
3.3 Kabel NESC-C-D1-x-C1
Zum Anschluss des Bediengeräts an das Anschaltungsgehäuse ist das Kabel NESC-
C-D1-x-C1 mit unterschiedlichen Längen verfügbar.
3
3
4
2
1
Anschluss an das Anschaltungsge­
häuse CAMI-C
2
Ethernet-Anschluss
Fig. 4
4
Tasten zur Funktionswahl
5
Status-LEDs
3
nicht verwendet
4
Aussparung im Schaltschrank
5
Schaltschrankwand
3
Anschluss für Not-Halt, Zustimm­
taster und Spannungsversorgung
1
2
3
1
2
3
1
1
