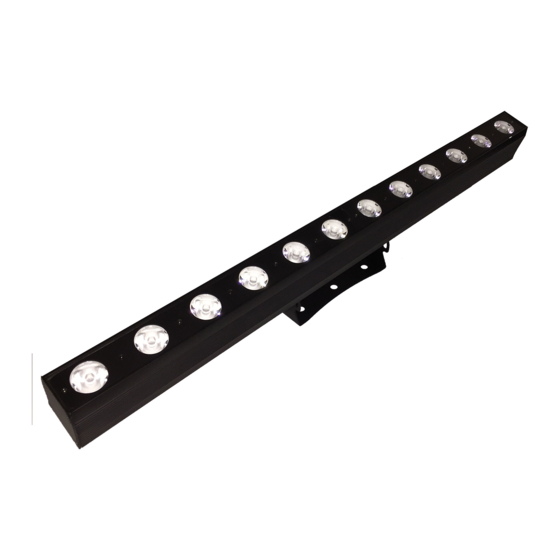

TourBar 12 Pix WW
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22120
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-23-41
Menu
Control
Advertisement
Table of Contents
Related Manuals for Expolite TourBar 12 Pix WW
Summary of Contents for Expolite TourBar 12 Pix WW

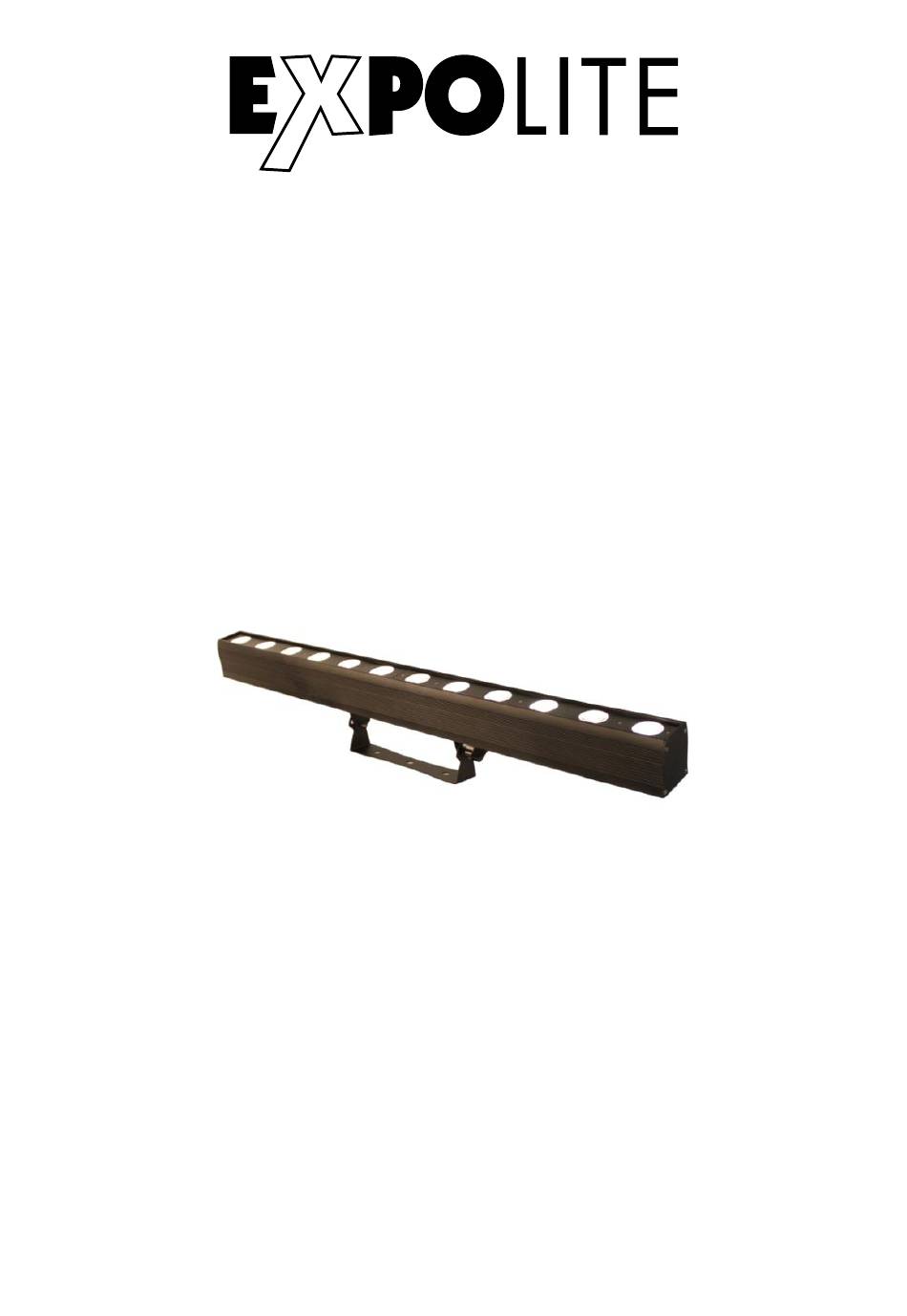

- Page 1 TourBar 12 Pix WW Bedienungsanleitung User Manual Art.Nr.: led22120 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-23-41...
- Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 D-05 Abmessungen Installation D-06 Bedienung D-07 Steuerung mit DMX512 D-12 Delivery E-14 E-15 Product Information Dimensions E-15 Installation E-16 Operation E-17 Using DMX512 Controler E-22... - Page 4 - Expolite TourBAR 12 Pix WW - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
-
Page 5: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 840 x 154 x 63 mm Gewicht 3 kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur 0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium, schwarz pulverbeschichtet LEDs 12 x 3W Cree 3200K* Abstrahlwinkel... -
Page 6: Installation
Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig. -
Page 7: Bedienung
Verbindung der Spannungsversorgung Bei 230V: Maximal 50 Geräte in Reihe Bei 120V: Maximal 25 Geräte in Reihe 3. Einstellungen im Displaymenü 3.1 Display Bedienung Address Channel Config D-07... - Page 8 3.2.1. DMX512-Adresse 0 - 512 Address Im Menü Address wird die DMX-Startadresse des Gerätes eingestellt. Mit ENTER wird der Wert gespeichert. 3.2.2. DMX-Personality Config Channel 2Ch Channel Channel 5Ch Channel 10Ch Channel 12Ch Channel 18Ch Im Menü Channel wird die gewünschte DMX-Kanalbelegung (2-/5-/10-/12-/18 Kanäle) eingestellt.
- Page 9 Mode L Mode Q Mode I Mode S 3.2.4. Passwortschutz Config Cipher Setup 000 - 999 Key Mode Lock UnLock Im Menü unter Cipher Setup kann ein Passwort vergeben werden. Im Untermenü Key Mode kann die Passwortabfrage ein- und ausgeschaltet werden (LOCK/UnLock). 3.2.5.
- Page 10 3.2.7. Display Mode Firmware Version Display Mode Auto Im Menü Display Mode kann das Display wahlweise auf automatisches Abschalten (Auto), oder generellen Betrieb (On) gestellt werden. 3.2.8. Systeminformationen System Info Temperature Fixture Time Im Menü System Info wird die aktuelle Temperatur, oder die gesamte Betriebsdauer des Gerätes angezeigt.
- Page 11 3.2.11. Auto Test Auto Test Im Menü Auto Test werden verschiedene Parameter des Gerätes getestet. 3.2.12. Load Default Load Default Im Menü Load Default wird das Gerät auf die Werkseinstellungen zurückgesetzt. 3.2.13. Firmware Version Firmware Version Unter Firmware Version wird die aktuell auf dem Gerät installierte Firmware-Version angezeigt. D-11...
- Page 12 4. Steuerung mit einem DMX512 Kontroller 4.1 DMX-Kanalbelegung Expolite TourBar 12 Pix WW verfügt über 5 verschiedene DMX-Modi mit 2 - 18 Kanälen (2-/5-/10-/12-/18-Kanäle). Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
- Page 13 12CH Mode (default) 0-255 White1 0-255 White2 0-255 White3 0-255 White4 0-255 White5 0-255 White6 0-255 White7 0-255 White8 0-255 White9 0-255 White10 0-255 White11 0-255 White12 18CH Mode 0-255 Master dim 0-255 White1 0-255 White2 0-255 White3 0-255 White4 0-255 White5 0-255...
- Page 14 Delivery - Expolite TourBAR 12 Pix WW - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-14...
-
Page 15: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 840 x 154 x 63 mm Weight 3 kg Connectors Power In/Out | DMX In/Out Ambient Temperature 0°C - 45°C Humidity < 98% Protection IP 20 Housing Aluminium, black powder coating LEDs 12 x 3W Cree 3200K* Optics... -
Page 16: Installation
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. floor stand) is necessary. -
Page 17: Operation
Connection of power supply 230V: max. 50 fixtures in a row 120V: max. 25 fixtures in a row 3. Operation 3.1. Display Operation Return to previous menu Enter currently selected menu Scroll up, Increase value Scroll down, Decrease value 3.2. Menu Map Address Channel Config... - Page 18 3.2.1. Setting DMX-Address 0 - 512 Address The DMX start address of the device is set in the menu Address. This is retained even when changing the personality 3.2.2. Setting DMX-Personality Config Channel 2Ch Channel Channel 5Ch Channel 10Ch Channel 12Ch Channel 18Ch The personality is set in the menu Channel.
- Page 19 Mode L Mode Q Mode I Mode S 3.2.4. Password Protection Config Cipher Setup 000 - 999 Key Mode Lock UnLock In the menu Cipher Setup a password can be set. In the submenu Key Mode the password request can be switched on and off (LOCK/UnLock). 3.2.5.
- Page 20 3.2.7. Display Mode Config Display Mode Auto In the menu Display Mode the display can be set to switch off automatically (Auto),or to stay active in general (On). 3.2.8. System Information System Info Temperature Fixture Time In the menu System Info there is the possibility to see the current temperature of the fixture (Temperature) and the number of operating hours of the fixture (Fixture Time).
- Page 21 3.2.11. Auto Test Auto Test In the menu Auto Test a test of different parameters of the fixture is run. 3.2.12. Load Default Load Default Im the menu Load Default the fixture is reset to factory default. 3.2.13. Firmware Version Firmware Version In Firmware Version the currently installed firmware version of the fixture is shown.
-
Page 22: Using Dmx512 Controler
4. Using DMX512 Control 4.1 DMX-Channel assignment Expolite TourBar 12 Pix WW has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. Because of changes in the firmware of the fixture, functions can be added or changed. You can find the current version „DMX-Channels“... - Page 23 12CH Mode (default) 0-255 White1 0-255 White2 0-255 White3 0-255 White4 0-255 White5 0-255 White6 0-255 White7 0-255 White8 0-255 White9 0-255 White10 0-255 White11 0-255 White12 18CH Mode 0-255 Master dim 0-255 White1 0-255 White2 0-255 White3 0-255 White4 0-255 White5 0-255...
- Page 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
