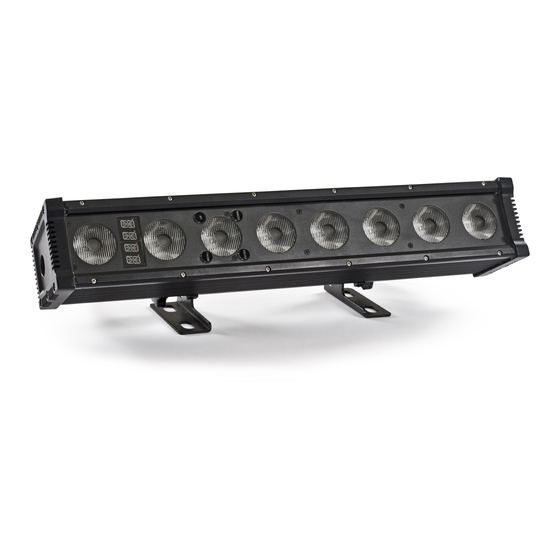

Expolite TourBar 32 User Manual

Specifications menu control
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
TourBar 32
User Manual
Art.Nr.: led22110
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-23-41
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TourBar 32 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Expolite TourBar 32

Summary of Contents for Expolite TourBar 32

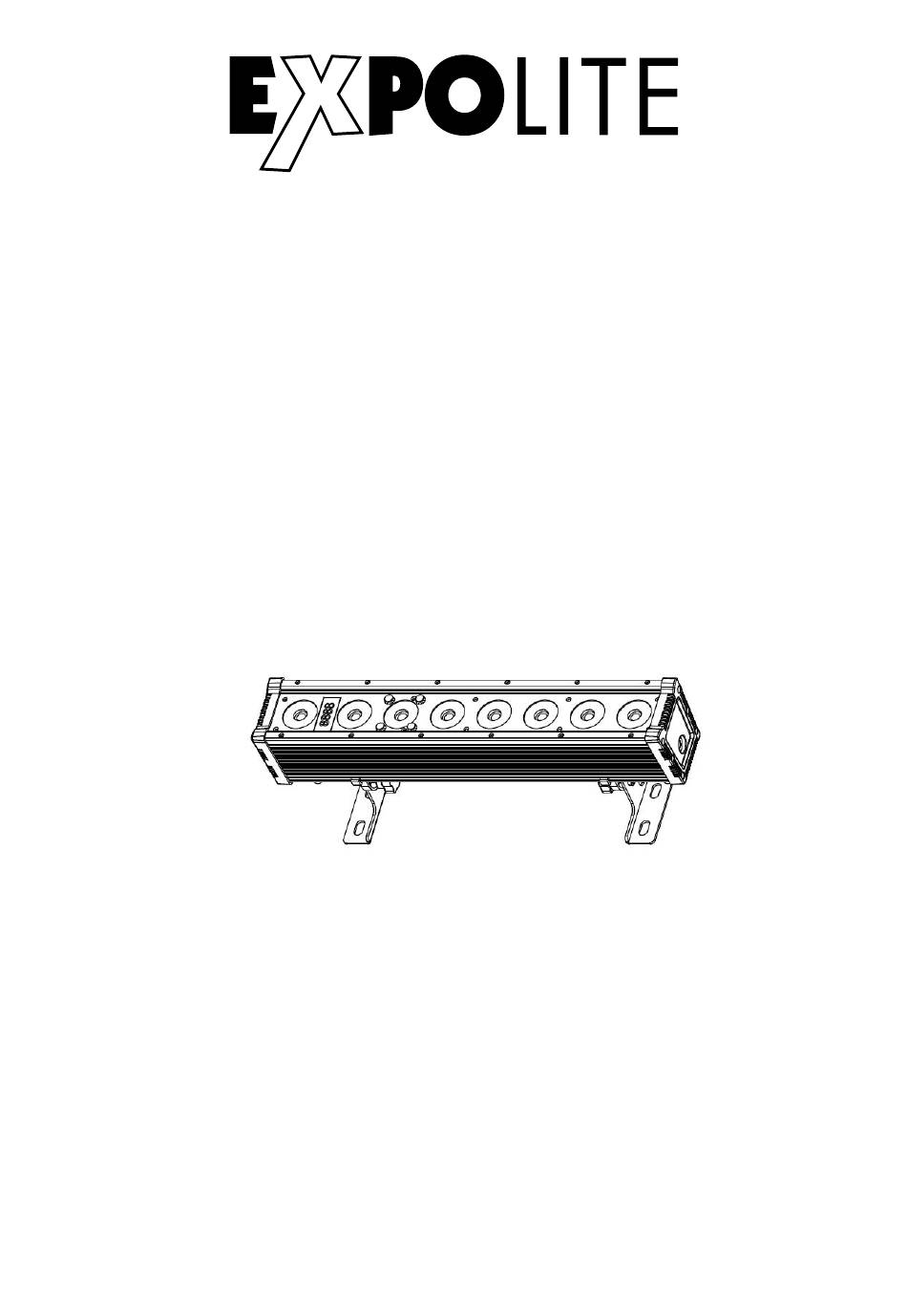

  • Page 1 TourBar 32 Bedienungsanleitung User Manual Art.Nr.: led22110 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-23-41...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-05 Installation D-06 Bedienung D-07 Steuerung mit DMX512 D-13 Delivery E-15 Product Information E-16 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controler E-25...
  • Page 4 Lieferumfang - Expolite TourBAR 32 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    8 x 15W 4in1 RGBW** Abstrahlwinkel 10 x 40° Steuerung Stand-Alone / Master-Slave / DMX512 DMX-Kanäle 3 - 10 (3/4/5/7/10) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10% Abmessungen D-05...

  • Page 6: Installation

    Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Stehend Das Gerät kann stehend auf den montierten Standfüßen betrieben werden. Eine sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen! HINWEIS Das LED Modul kann in jeder beliebigen Lage betrieben werden.

  • Page 7: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU PERSON ADDR 001 - 512 HSIC PERSON STAT 0 - 255 HSIC GREEN...
  • Page 8 MENU PROG HSIC CHS1 SC 01 PERSON 0 - 255 GREEN 0 - 255 BLUE 0 - 255 SC 20 WHITE HSIC CHS3 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
  • Page 9 DMX-Adresse einstellen MENU PERSON ADDR 001 - 512 HSIC Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU 10 CH PERSON HSIC CHMD 7 CH 5 CH 4 CH 3 CH Im Menü...
  • Page 10 Kalibrierung MENU (0 - 255) PERSON HSIC (0 - 255) GREEN BLUE (0 - 255) WHITE (0 - 255) YES/NO Im Menüpunkt SET wird unter CAL eine benutzerdefinierte Farbkalibrierung gespeichert. Diese begrenzt die maximale Helligkeit der Farbkanäle bei dem DMX-Wert „255". Im Untermenü USE können diese Einstellungen aktiviert (YES) oder deaktiviert werden (NO) HINWEIS: Der Maximalwert kann auf „0"...
  • Page 11 Aktivieren des Passwortschutzes MENU PERSON HSIC LOCK Im Menü LOCK wird festgelegt, ob das Display nach jeder Benutzung gesperrt wird, so dass ein Passwort eingegeben werden muss, um es freizuschalten (ON) oder ob der Zugriff gundsätzlich frei ist (OFF). PASSWORD: UP - DOWN - UP - DOWN - ENTER Benutzerdefinierte statische Szenen MENU (0 - 255)
  • Page 12 Benutzerprogramme editieren MENU PERSON PROG HSIC CHS1 SC 01 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...

  • Page 13: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (3-/4-/-5-/7-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 14 D-12 D-14...
  • Page 15 Delivery - Expolite TourBAR 32 - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-15...

  • Page 16: Product Information

    10 x 40° Control Stand-Alone / Master-Slave / DMX512 DMX-Channels 3 - 10 (3/4/5/7/10) * Take note to General Informations for Expolite Units - Notes for Condensation inside Housing ** Tolerance in colour temperature according to LED manufacturer +/- 10% Dimensions E-16...

  • Page 17: Installation

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be used in an upright position, using the mounted stands. A safe and sufficient anti-slip ground must be ensured! NOTE The LED module can be operated in any position.

  • Page 18: Operation

    Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU PERSON ADDR 001 - 512 HSIC PERSON STAT 0 - 255 HSIC GREEN 0 - 255 HSIC...

  • Page 19: Shut

    MENU PROG HSIC CHS1 SC 01 PERSON 0 - 255 GREEN 0 - 255 BLUE 0 - 255 SC 20 WHITE HSIC CHS3 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
  • Page 20 Setting DMX-Address MENU ADDR HSIC PERSON 001 - 512 The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON HSIC CHMD 10 CH 7 CH 5 CH 4 CH 3 CH...
  • Page 21 Calibration MENU (0 - 255) PERSON HSIC (0 - 255) GREEN BLUE (0 - 255) (0 - 255) WHITE YES/NO In the menu SET\CAL a custom colour calibration is stored. This calibration limits the maximum brightness of the colour channels at the DMX value "255". This settings can be activated (YES) or deactivated (NO) in the submenu USE.
  • Page 22 Activating Device Lock MENU PERSON HSIC LOCK In this menu you can lock (ON) or unlock (OFF) display to prevent fixture from unauthorised access. Enter password to unlock display. PASSWORD: UP - DOWN - UP - DOWN - ENTER Setting static scenes MENU CTST HSIC...
  • Page 23 Edit User Programs MENU PERSON PROG HSIC CHS1 SC 01 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255...
  • Page 24 Sending Parameters to other Fixtures MENU HSIC SEND In the menu SEND fixture paramters can be send to other fixtures on the same DMX-line. (YES). - All other fixtures (also the lighting desk) should be disconnected if possible. - The parameters ADDR, CAL and ID can not be send to other fixtures. - After the correct transfer of the parameters, the receiving fixtures run a reset.

  • Page 25: Using Dmx512 Controler

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 3, 4, 5, 7 and 10 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 26 D-12 E-26...
  • Page 28 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
