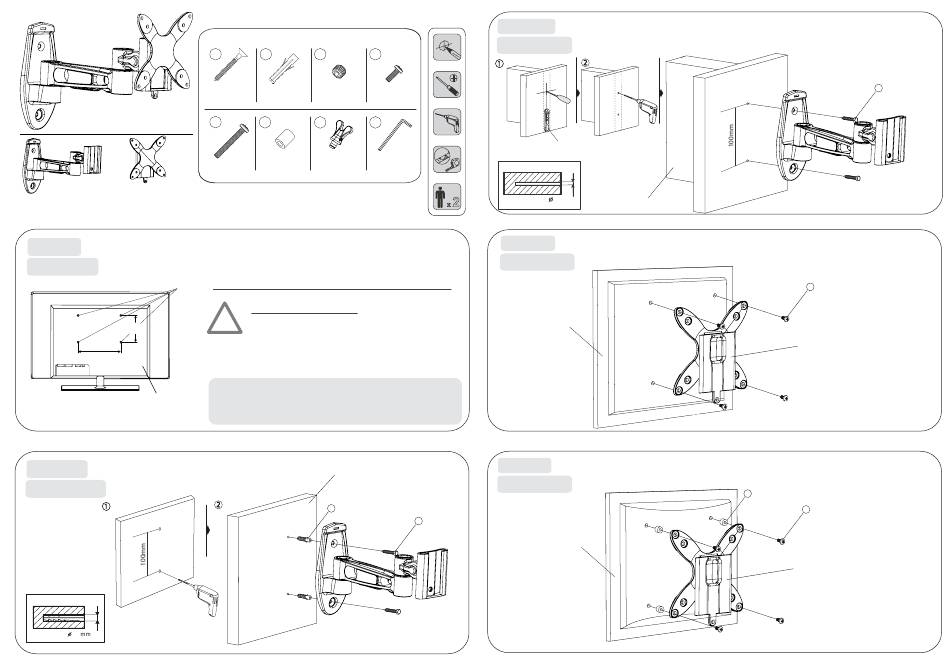

ricoo S0611 Manual

Typ: S0611
Wall mount Front plate
Wandhalter Frontplatte
1 pcs/Stk. 1 pcs/Stk.
Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A Solid concrete mounting
Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
8
Scope of the delivery
Lieferumfang
Plastic bag / Plastikbeutel
A B C D
Wall screw
Concrete anchor Set Screw
Wandschraube
Betonwand Dübel Fixierschraube M4 x 12MM
2 pcs/Stk. 2 pcs/Stk. 1 pcs/Stk. 4 pcs/Stk.
E F G H
Allen wrench
Small spacer Plastic stopper
M4 x 25MM
Abstandshalter Kunststoff-Stopfen Inbusschlüssel
4 pcs/Stk. 4 pcs/Stk. 1 pcs/Stk. 1 pcs/Stk.
Please note: The numbering on the plastic bag may differ!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht: 75 mm, 100mm
75 mm, 100mm
Vertical / Senkrecht :
Concrete Wall
Betonwand
B
STEP 2 B
Wood stud mounting
Befestigung an der Holzbalkenwand
SCHRITT 2 B
1
Stud finder
Drilling
Balkenfinder
Bohrung
3 mm
Attaching wall bracket to screen
STEP 3 A
Anbringung der Halterung an den Bildschirm
SCHRITT 3 A
TV / Monitor
TV / Monitor
If screws "D" are too short, small spacers "F" with longer screws "E" can be used.
Wenn Schrauben "D" zu kurz sind, können Abstandshalter "F" mit längeren Schrauben "E" verwendet werden.
Attaching wall bracket to screen
STEP 3 B
Anbringung der Halterung an den Bildschirm
SCHRITT 3 B
A
TV / Monitor
TV / Monitor
Wood stud
Holzbalken
For TVs with a flat back
For TVs with a curved back
F
A
Für TV/Monitore mit
flacher Rückseite
D
Wall mount front plate
Wandhalterung-Frontplatte
Für TV/Monitore mit
gewölbter Rückseite
E
Wall mount front plate
Wandhalterung-Frontplatte
