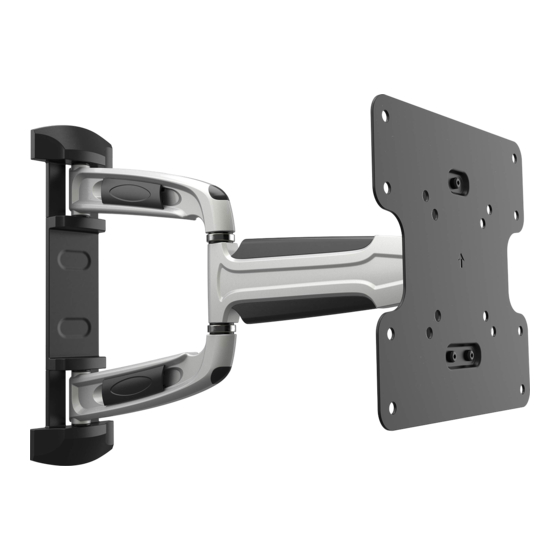

ricoo S0722 Installation Manual

Full motion led, lcd tv wall mount

Hide thumbs

page of 26

/ 26
Bookmarks

Available languages

Quick Links

Download this manual

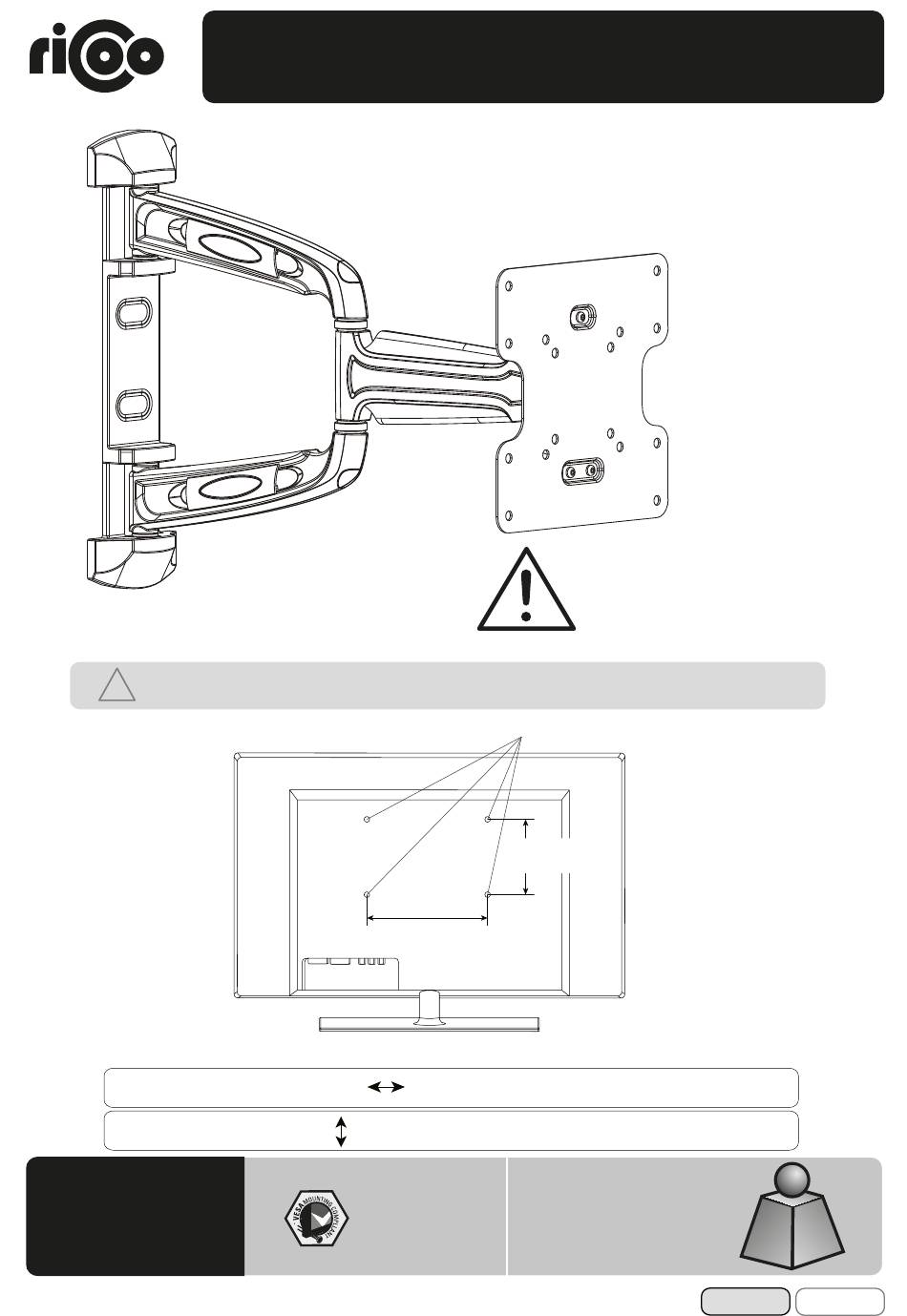

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Wageerecht

Vertikal / Senkrecht

S0722

Wandhalterung

für TV / Monitor

VESA Befestigungslöchern an Ihrem Bildschirm

VESA - Befestigungslöcher

Horizontal / Waagerecht

75x75

100x100

200x100

200x200

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

Vertikal /

Senkrecht

Bildschirm Rückseite

75mm, 100mm, 200mm

35kg

(77lbs)

MAX

MONTAGEANLEITUNG

v.17.10

Deutsch

English

Need help?

Do you have a question about the S0722 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo S0722

Page 1 VESA Befestigungslöchern an Ihrem Bildschirm VESA - Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm, 200mm Horizontal / Wageerecht Vertikal / Senkrecht 75mm, 100mm, 200mm 35kg 75x75 S0722 100x100 (77lbs) 200x100 200x200 Deutsch English...
Page 2 Liebe Kundin, lieber Kunde, S0722 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird...
Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Schablone (x1) 5mm Inbusschlüssel (x1) Schraubenschlüssel (x1) Paket M M5x14 (x4) M6x14 (x4) M8x20 (x4)
Page 4 Lösen Sie drei Schraubenmuttern an der Frontplattenaufnahme. Bitte achten Sie darauf, dass sechs schwarze Plaﬆikscheiben nich abhanden kommen, da diese für den weiteren Zusammenbau benötigt werden. Insgesamt sollen es 3 Stk. Schraubenmuttern und 6 Plaﬆikscheiben sein. Deutsch English...
Page 5 Deutsch English...
Page 6 Für Montage an der Holzbalkenwand Holzbalken mit Balkenfinder Montagelöcher finden und die Montagelöcher bohren. markieren. 3 x W-C 3 x W-A 0 x W-B 1 x W-D Wandplatte an die Wand anschrauben. Mit dem Pfeil nach oben. Beachten: keine Unterlegscheibe für diese Schraube erforderlich. WARNUNG •...
Page 7 Für Montage an der Massivbetonwand Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet! Montagelöcher markieren. Montagelöcher bohren. 3 x W-C 3 x W-A 4 x W-B 1 x W-D Wandplatte an die Wand anschrauben. Mit dem Pfeil nach oben. Beachten: keine Unterlegscheibe für diese Schraube erforderlich. WARNUNG Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl.
Page 8 Oberseite des TVs Für Bildschirme mit flacher Rückseite Deutsch English...
Page 9 Für Bildschirme mit gewölbter Rückseite oder oder oder Beachten: Wählen Sie die zu Ihrem TV passenden Schrauben, Unterlegscheiben und falls erforderlich die Abstandshalter. · Montieren Sie die Montageschienen so nah wie möglich zur Mitte des TV-Gerätes. · Fixieren Sie die Montageschienen mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach.
Page 10 Den Bildschirm samt Frontplatte von oben einführen. Die obere Schraube an der Frontplatte in die vorgesehene Aussparung an der Frontplattenaufnahme einführen. Beachten: Die Frontplattenaufnahme muss sich zwischen den beiden Plastik- scheiben befinden (wie es vor dem Ausbau der Frontplatte im Schritt “1” der Fall war)! Im Anschluss setzten Sie jeweils eine Plastikscheibe und eine Schraubenmutter auf die beiden unteren Schrauben an der Frontplatte auf.
Page 11 • Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch die Kabelführung. ACHTUNG: • Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. • Kabel möglichst getrennt durchführen (obere oder untere Abdeckung) um Signalstörung zu vermeiden. Deutsch English...
Page 12 Diese Wandhalterung besitzt eine Drehfunktion der Frontplatte. Somit ist der Bildschirm in Horizontaler / Waagerechten um +/- 2,5° drehbar. Dies hat den Vorteil, dass Sie den Bildschirm jederzeit horizontal ausrichten können. Um dies zu ermöglichen, müssen die drei Einstellschrauben an der Frontplatte mittelfest angezogen werden (Schritt 7), dadurch können Sie den Bildschirm jederzeit mit den Händen ohne die Schrauben lockern zu müssen und ohne großen Kraftaufwand waagerecht gerade stellen können, was das Ausrichten ohne Extra-Werkzeug ermöglicht.
Page 13 Fertig Die TV-Halterung kann um 180° geschwenkt, um -5° / +12° geneigt oder um +/-2,5° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind. • Bei Fragen kontaktieren Sie Ihren Händler. Fertig Deutsch English...
Page 14 Please check BEFORE installation distance between VESA mounting holes on your display! VESA - Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 75mm, 100mm, 200mm Vertical / Perpendicularly 75mm, 100mm, 200mm 35kg 75x75 S0722 100x100 (77lbs) 200x100 200x200 English Deutsch...
Page 15 Dear customer, S0722 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
Page 16: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. Template (x1) Wall mount (x1) Wrench (x1) 5mm allen key (x1) Package M Package W ST6.3x55 (x3)
Page 17 Unscrew the three nuts on the front panel holder. Please make sure that six black plaﬆic washers don’t disappear because they are needed for further assembly. Overall, there should be 3 pcs. screw-nuts and 6 pcs. plaﬆic washers. English Deutsch...
Page 18 English Deutsch...
Page 19 Für Montage an der Holzbalkenwand Find and mark the exact Drill pilot holes. location of mounting holes. 3 x W-C 3 x W-A 0 x W-B 1 x W-D Screw the wall mount onto the wall. With the arrow pointing up. Note: No washer required for this screw.
Page 20 Für Montage an der Massivbetonwand Warning: Supplied plastic anchors are only suitable for solid concrete walls! Find and mark the exact location of mounting holes. Drill pilot holes. 3 x W-C 3 x W-A 4 x W-B 1 x W-D Screw the wall mount onto the wall.
Page 21 Top of display For displays with flat back English Deutsch...
Page 22 For displays with curved back Mount two plastic washers and a screw nut, which were removed in step 1, on the top screw of the front panel, but do not tighten. Between the two plastic washers should remain about 5mm distance. And the two bottom screws provided with each a plastic washer (from step 1).
Page 23 Insert the display along with front panel from above. Insert the top screw on the front panel into the recess provided on the wall mount. Note: The front panel holder must be located between the two plastic washers (as it was before removing the front panel in step "1")! Next put on the two bottom screws each a plastic washer and a nut .
Page 24 • Connect the cable to your display and run the cables through the cable guide. ATTENTION: • Leave slack in the cable for arm movement. • Route the power and signal cable in different cable covers to avoid signal disturbance. English Deutsch...
Page 25 This Wall Bracket has a rotation function of the front panel. Therefore the screen is turnable +/- 2,5° horizontally / vertically. This has the advantage that you can align horizontally the screen at any time. To make this possible, the three adjustment screws on the front panel must be tightened in the middle strength (step 7). This allows you to adjust the screen horizontally at any time with the hands without loosen the screws and without the need for extra effort.
Page 26 Done Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). • Please contact your distributor if you have any questions. Done English Deutsch...
