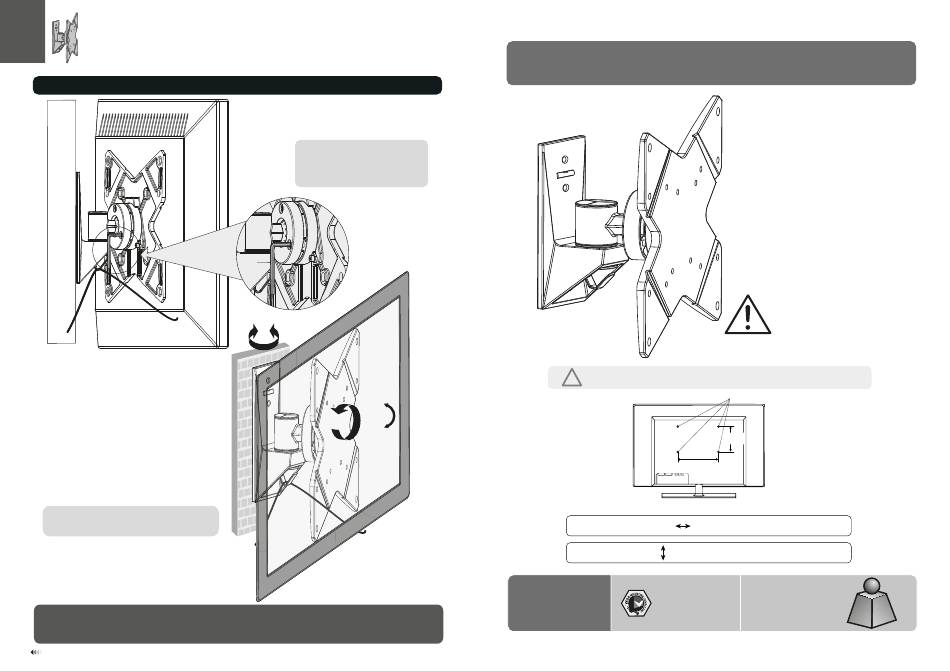

7. Einstellungen / Ausrichtung
Wand
Die TV-Halterung kann um 80° geschwenkt,
um +/-15° geneigt oder um 360° gedreht werden.
Wartung
• Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest
angezogen sind.
• Bei Fragen kontaktieren Sie Ihren Händler.
7
Je nach Gewicht des Displays,
kann es notwendig sein,
Anpassungen an der Kugelgelenk-
Vorrichtung durchzuführen.
C
80°
+15°
360°
-15°

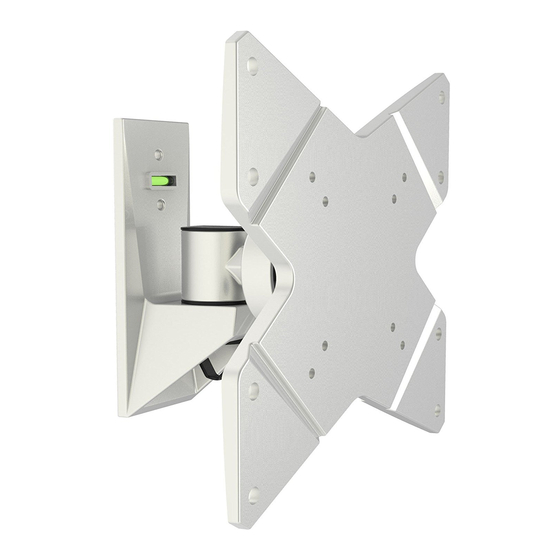

Wandhalterung für TV / Monitor
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungs-
!
löchern an Ihrem TV / Monitor!
Horizontal / Waagerecht
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
75x75
S1522
100x100
200x100
200x200
MONTAGEANLEITUNG
v.16.4-1
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm, 100mm, 200mm
75mm, 100mm, 200mm
20kg
(44lbs)
MAX
Advertisement
Related Manuals for ricoo S1522
Summary of Contents for ricoo S1522
- Page 1 +/-15° geneigt oder um 360° gedreht werden. 75mm, 100mm, 200mm Horizontal / Waagerecht 75mm, 100mm, 200mm Vertikal / Senkrecht 20kg 75x75 S1522 (44lbs) 100x100 200x100 Wartung 200x200 • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
- Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. WARNUNG •...
- Page 3 1. Trennung der Frontplatte vom Grundgerüst 2b. Befestigung an der Massivbetonwand 60mm 55mm (2.4") (2.2") ø 8mm (ø 5/16") Montagelöcher markieren. 2a. Befestigung an der Holzbalkenwand 50mm 50mm (2") (2") Montagelöcher bohren. ø 4 m m ( ø 5/32” ) √...
- Page 4 3. Montage des Kabel-Clips 5. Aufhängung des TV-Geräts an die Wandhalterung / das Grundgerüst Heben Sie das Display inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Ziehen Sie alle Schrauben (welche im Schritt 1 entfernt wurden) wieder zu. Wand Wand 4.
- Page 5 This wall mount supports the following distance between holes: Horizontally 75mm, 100mm, 200mm 75mm, 100mm, 200mm Vertical / Perpendicularly 20kg 75x75 S1522 (44lbs) 100x100 200x100 Maintenance 200x200 • Check that the bracket is secure and safe to use at regular intervals(at least every three months).
-
Page 6: Component Checklist
Component Checklist NOTE: Read the entire instruction manual before you start installation and assembly. IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. WARNING •... - Page 7 1. Removing the VESA Plate 2b. For Solid Brick and Concrete Mounting 60mm 55mm (2.4") (2.2") ø 8mm (ø 5/16") Mark the exact location of mounting holes 2a. For Wood Stud Wall Mounting 50mm 50mm (2") (2") Drill pilot holes ø...
- Page 8 3. Installing the cable clip 5. Installing the Display Lift display slowly and hook the head of VESA plate over VESA plate mount rail. Tighten screws(just removed) with a proper Allen key. wall wall 4. Installing the VESA plate 6. Cable Management wall Connect the cables to your display and run the cables through the wire clip.
