ricoo S0111 Manual

Typ: S0111

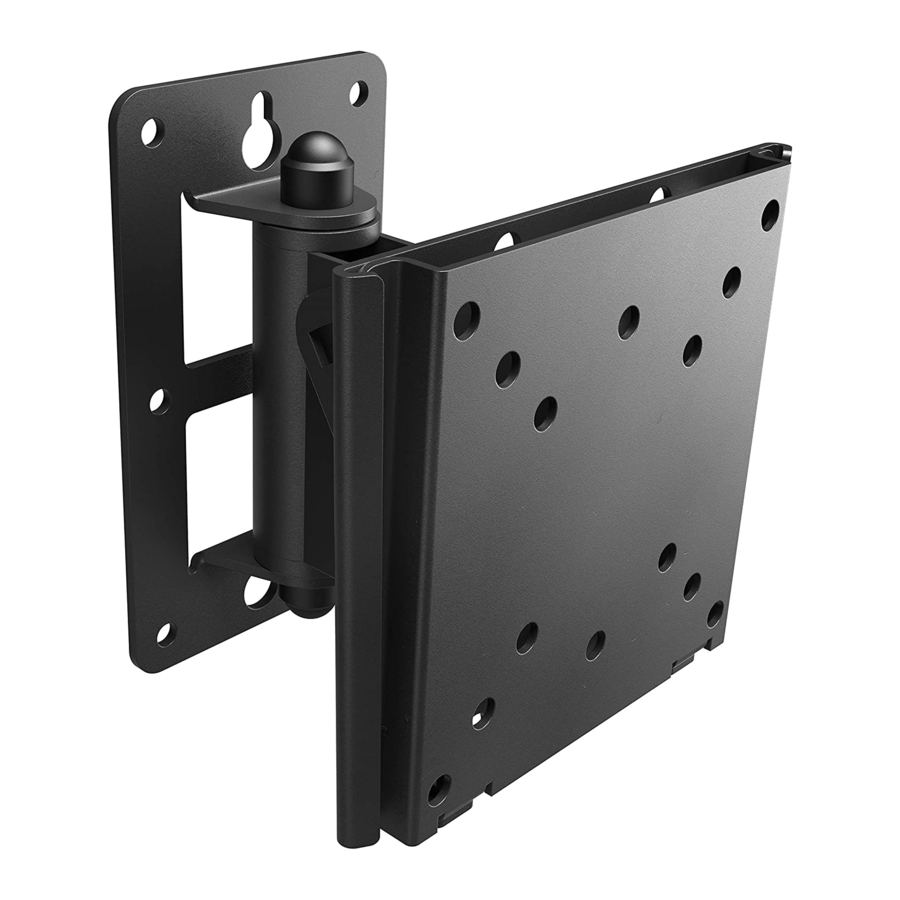

Wall mount Front plate
Wandhalter Frontplatte
1 pcs/Stk. 1 pcs/Stk.
Please measure distance between mounting holes.

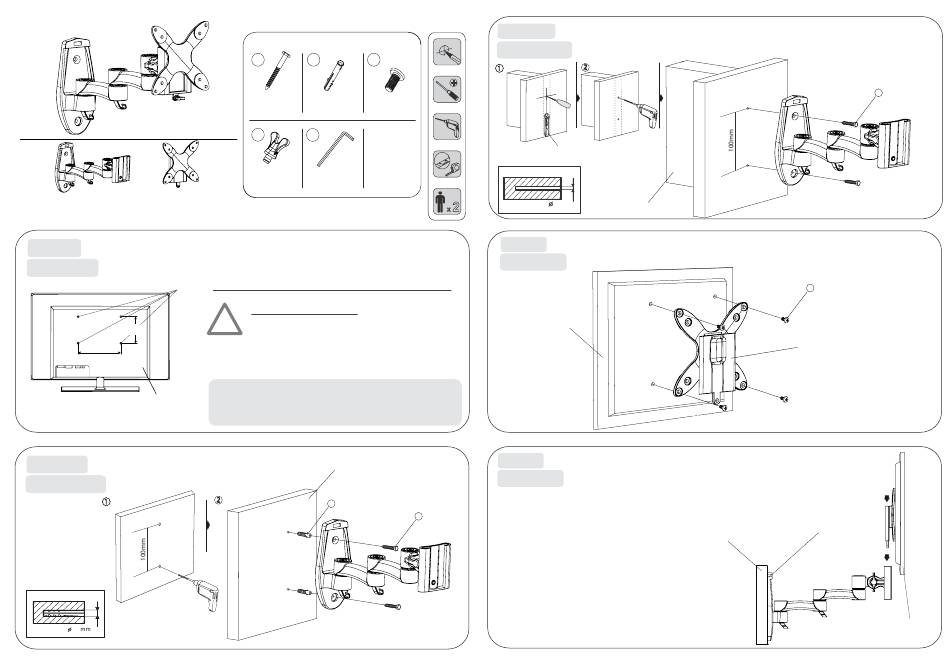

STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A

Solid concrete mounting

Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
8

Scope of the delivery

Lieferumfang
Plastic bag / Plastikbeutel
A B C
Wall screw Concrete anchor
Wandschraube Betonwand Dübel M4 x 16MM
2 pcs/Stk. 2 pcs/Stk. 4 pcs/Stk.
D E
Plastic stopper Allen wrench
Kunststoff-Stopfen Inbusschlüssel
1 pcs/Stk.
1 pcs/Stk.
Please note: The numbering on the plastic bag may differ!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht: 75 mm, 100mm
75 mm, 100mm
Vertical / Senkrecht :
Concrete Wall
Betonwand
B
STEP 2 B

Wood stud mounting

Befestigung an der Holzbalkenwand
SCHRITT 2 B
1
Stud finder
Drilling
Balkenfinder
Bohrung
3 mm

Attaching wall bracket to screen

STEP 3
Anbringung der Halterung an den Bildschirm
SCHRITT 3
TV / Monitor
TV / Monitor
STEP 4

Hanging TV to wall plate

Aufhängung des TV-Geräts an die Wandhalterung
SCHRITT 4
A
Insert the TV including front panel of the wall mount
from top into the guide rail of the wall bracket.
Führen Sie den TV inkl. Frontplatte der Halterung
in die Führungsschiene der Wandhalterung von oben ein.
Wood stud
Holzbalken
Wall
Wand
A
C
Wall mount front plate
Wandhalterung-Frontplatte
Wall plate
Wandplatte
TV
Fernseher
