GE Current Lumination IS Series Installation Manual page 21

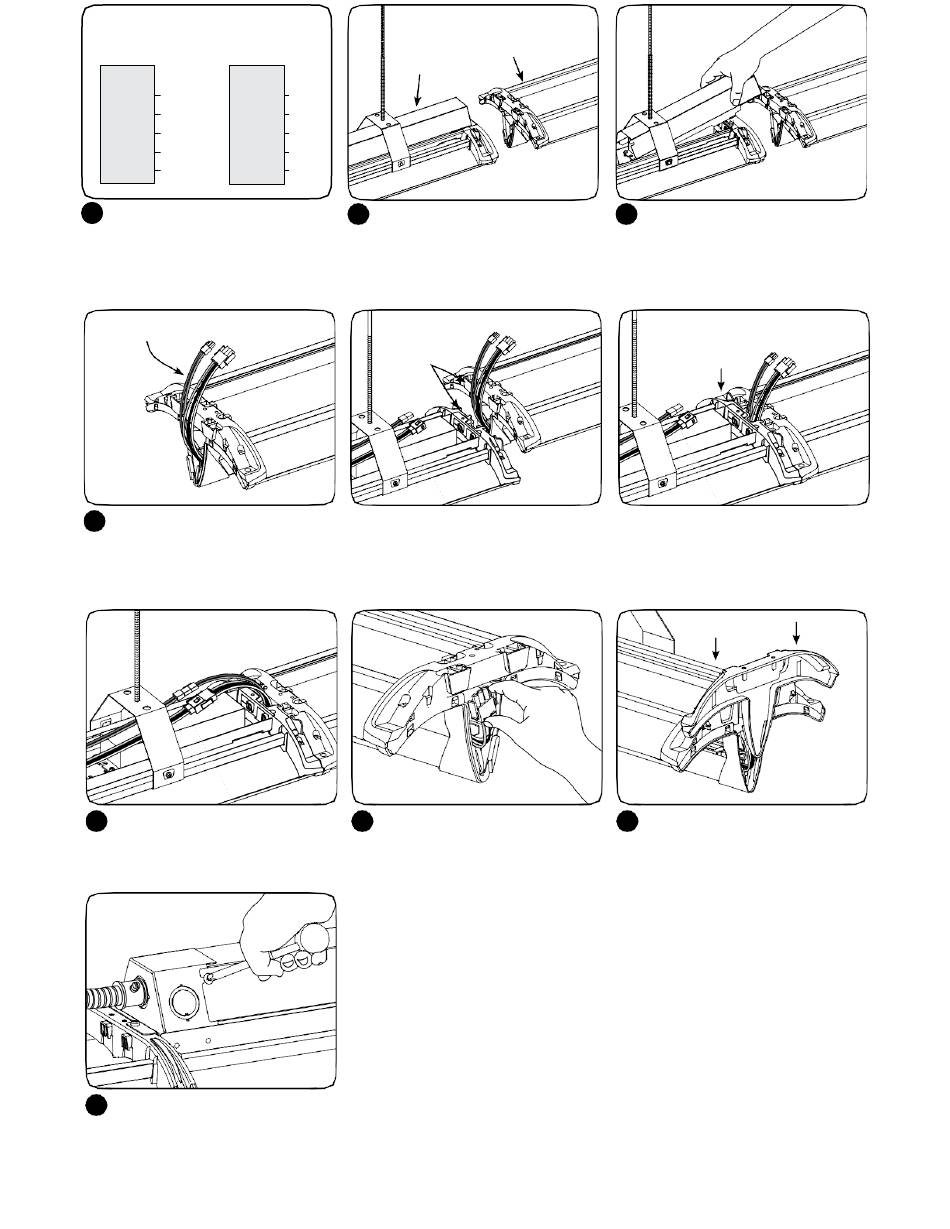

Schémas de câblage
0-10V
DALI
Appareil
Appareil
Ligne Noir
Ligne
Neutre Blanc
Neutre
Terre Vert
Terre
DALI Violet/Blanc
(0-10V)+
DALI Violet
(0-10V)–
3
Retirez les fils continus
6
Retirez les fils continus du luminaire en cours de montage et glissez le pont du luminaire vers le bas sur le pont du luminaire déjà
installé de manière que les onglets et les rainures du dessus et du dessous s'engagent les unes dans les autres. Les ponts vont
s'emboîter avec un clic sonore lorsqu'ils s'engagent à fond.
7
Raccordez les prises d'alimentation et
de contrôle du harnais de passage.
10
Remettez en place le(s) couvercle(s)
de l'unité d'alimentation et fixez-le(s)
avec les vis de montage.
Remarque: Lorsque l'installation est
terminée tous les fils et connecteurs
seront entièrement enfermés.
Appareil déjà
pendu
Noir
Blanc
Vert
Violet
Gris
4
Pour ajouter un appareil en continuation
d'une file, suspendez d'abord le nouvel appareil
tel qu'aux étapes 9 et 10 pour un appareil
indépendant. Mettez en position l'extrémité
non alimentée du luminaire près de l'extrémité
alimentée du luminaire déjà suspendu.
Alignez les onglets
avec lesrainures
8
Au début de la file, poussez les fils à
l'intérieur de la cavité du pont.
21
Nouvelappareil
5
5
Le cas échéant, enlevez le couvercle
de l'unité d'alimentation du
luminaire déjà suspendu.
Poussez vers le bas
pour emboîter
9
Engagez un couvercle d'extrémité
au début de la file et un à la fin
(fournis avec les kits de départ).
