Description
•
6
Açıklama
1
2
3
5
4
1. Sound control knob
2. Brightness control knob
3. Contrast control knob
4. Shortcut key
5. Number key
6. Loudspeaker
7. Defence area Led 1 – 8
8. CRT screen
9. Unlock key
10. Monitor key
11. Management Center key +
information LED
12. Answer key +
communication LED
• Installation notes
• Montaj notları
Warning
- Before processing the installation must
read this manual carefully. Don't modify or
dismantle this product. Changing DIP switch
or connection is forbidden except professional.
- The appliance shall not be exposed to dripping
or splashing and that no objects filled with
liquids, such as vases, shall be placed on the
appliance-
- No naked flame sources, such as lighted candles,
should be placed on the apparatus.
- The use of apparatus in moderate climates.
- To prevent injury, this apparatus must be
securely attached to the wall in accordance
with the installation instructions.
Uyarı
- Montaj gerçekleştirilmeden önce bu kılavuz
dikkatli bir şekilde okunmalıdır. Bu ürünü sök-
meyiniz veya üzerinde herhangi bir değişiklik
yapmayınız. Profesyonel operatörler dışında
DIP anahtarının veya bağlantının değiştirilmesi
yasaktır.
- Cihaz sıvıya daldırmaya veya sıvı sıçramasına
maruz bırakılmayacak olup cihaz üzerine vazo
gibi içerisi sıvı dolu cisimler konmayacaktır.
- Cihaz üzerine yanan mum gibi herhangi bir
açık alev kaynağı konmayacaktır.
- Cihaz ılıman hava koşullarında kullanılacaktır.
- Herhangi bir yaralanmaya mahal vermemek
için cihaz, montaj talimatlarına uygun olarak
sağlam şekilde duvara tespit edilmelidir.
7
8
9
10
11
12
13
14
13. SOS key
14. Microphone
15. Alarm sensor anti-removal
connector
16. Sensor connector
17. SEP connector
18. Unlock device connector
19. Master and slave pin
20. Download connector
21. Room number configurator
connector
22. SOS alarm connector
23. BUS connector
15 16
17
23
22
21
20
19
18
1. Ses kontrol düğmesi
2. Parlaklık kontrol düğmesi
3. Kontrast kontrol düğmesi
4. Kısayol tuşu
5. Numara tuşu
6. Hoparlör
7. Uyarı alanı LEDleri 1 – 8
8. CRT ekran
9. Kilit açma tuşu
10. Monitör tuşu
11. Yönetim Merkezi tuşu + bilgi LEDi
12. Cevap tuşu + haberleşme LEDi

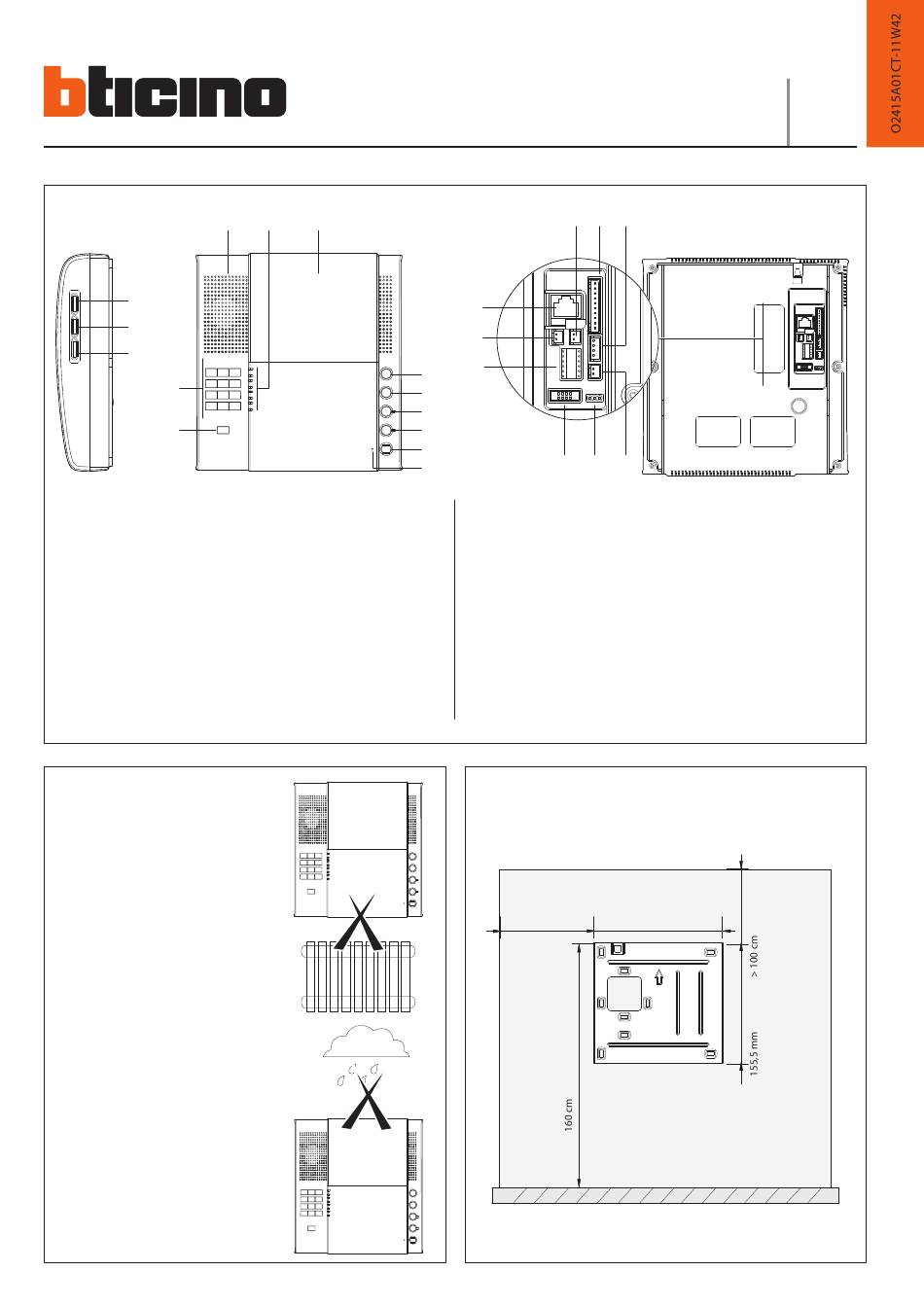

• Size of the bracket and installation height/edge distance
• Bağlantı parçasının ebadı ve montaj yüksekliği / kenar mesafesi
> 100 cm
321020
13. SOS tuşu
14. Mikrofon
15. Sökme alarm sensörü klemensi
16. Sensör klemensi
17. SEP klemensi
18. Kilit açma klemensi
19. Master ve slave pimler
20. Karşıdan yükleme klemensi
21. Oda numarası konfigürasyon
aracı klemensi
22. SOS alarm klemensi
23. BUS klemensi
168 mm
