Chore-Time 108 FLEX-AUGER Installation Instructions Manual page 6

M o d e l 1 0 8 E x t e n s i o n B o o t I n s t a l l a t i o n
T h e M o d e l 1 0 8 E x t e n s i o n K i t i s u s e d t o i n c r e a s e t o t a l l e n g t h o f t h e
M o d e l 1 0 8 F L E X - A U G E R s y s t e m , o r t o t u r n 9 0 d e g r e e s , i n a p p l i c a t i o n s
w h e r e t h i s i s r e q u i r e d .
M a x i m u m l e n g t h s f o r t h e s t a n d a r d a n d e x t e n d e d l e n g t h s y s t e m s a r e
s h o w n o n p a g e 5
R E C O M M E N D A T I O N S .
1 . I n s t a l l t h e C o n t r o l U n i t a t t h e e n d o f t h e s t a n d a r d s y s t e m a s
d e s c r i b e d i n t h e C o n t r o l U n i t i n s t a l l a t i o n s e c t i o n o f t h i s m a n u a l .
2 . R e m o v e t h e p l a s t i c d r o p f r o m t h e b o t t o m o f t h e c o n t r o l u n i t h o u s i n g .
R e - u s e t h e h a r d w a r e t o i n s t a l l t h e 7 8 5 6 A d a p t e r P l a t e t o t h e c o n t r o l
u n i t h o u s i n g . S e e F i g u r e 1 .
3 . I n s t a l l t h e E x t e n s i o n B o o t o n t h e b o t t o m o f t h e a d a p t e r p l a t e , u s i n g
t h e h a r d w a r e p r o v i d e d w i t h t h e a d a p t e r p l a t e . N o t e t h a t t h e
E x t e n s i o n B o o t c a n b e i n s t a l l e d t o e x t e n d t h e s y s t e m i n a s t r a i g h t
l i n e o r u s e d t o m a k e a 9 0 d e g r e e t u r n i n i n s t a l l a t i o n s w h e r e t h a t i s
d e s i r a b l e .
4 . I n s t a l l t h e e x t e n d e d l e n g t h p o r t i o n o f t h e s y s t e m s i m i l a r t o t h e
s t a n d a r d s y s t e m .
5 . W i r e t h e e x t e n d e d l e n g t h s y s t e m a c c o r d i n g t o t h e a p p l i c a b l e w i r i n g
d i a g r a m s i n t h i s m a n u a l .

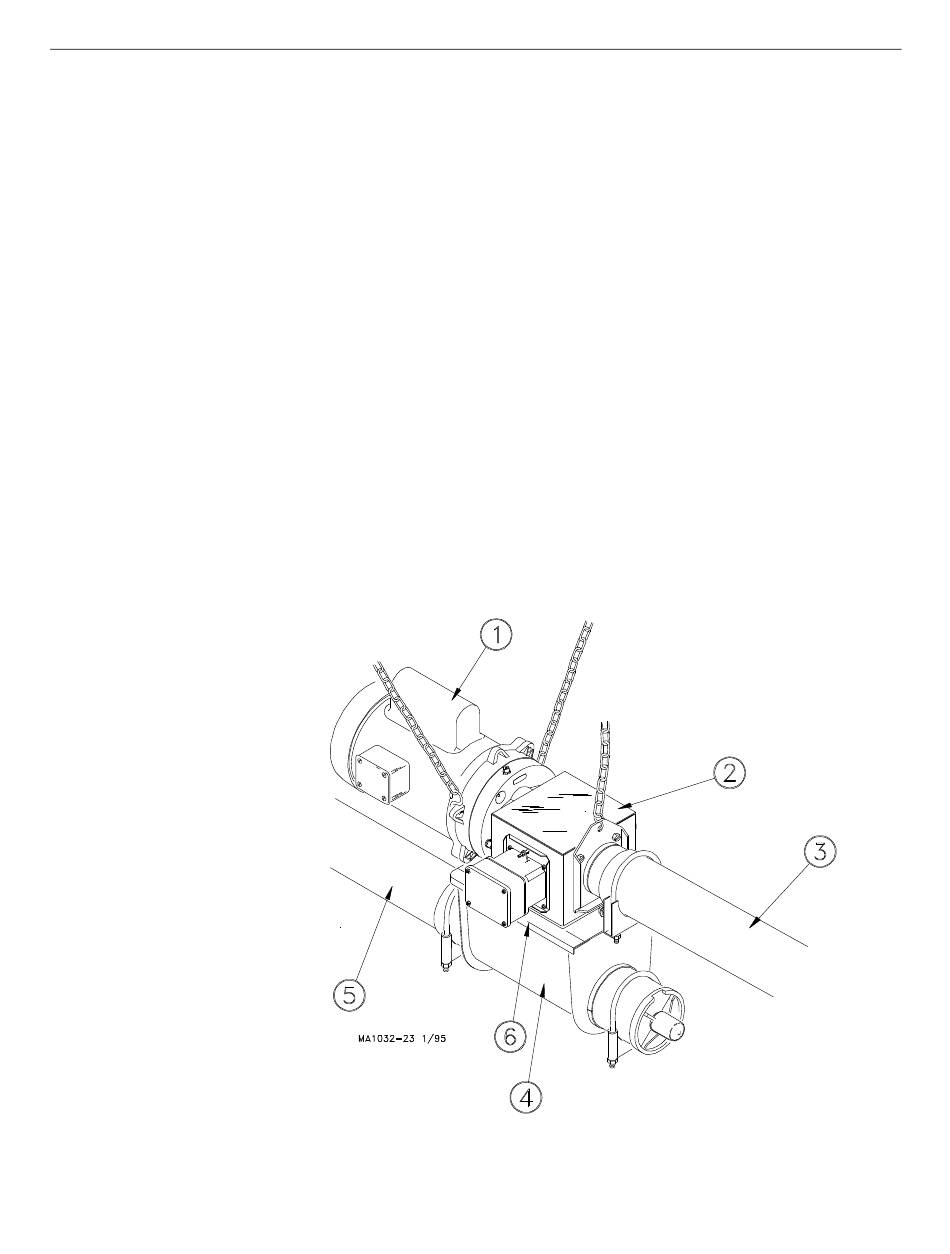

F i g u r e 1 .
Model 108 Extension Boot Installation Instruction
o f t h i s m a n u a l . D O
Key
1
2
3
4
5
6
6
N O T E X C E E D T H E S E
Description
Power Unit
Control Unit
Incoming Auger Tube
Extension Boot (Model 108)
Outgoing Auger Tube
Adapter Plate
