IWC
4.4 - ELEKTRISK TILKOBLING
4.4.1 - GENERELLT
De elektriske tilkoblingsrørene må festes.
Klasse 1 apparat.
Den elektriske installasjonen må utføres i samsvar med
Gjeldende regler (spesielt NF C 15-100
4.4.2 - DETALJER FOR TILKOBLINGEN
• Fjern dekselet på el-boksen.
Kabelklemmer er utstyrt for å holde kabelen ved
inngangspunktet inn i boksen.
• Koble kablene til de tilkoblede kontaktene.
• Pass på at ledningene er riktig koblet til klemmene. Feil
tilkobling kan forårsake driftsproblemer samt
overoppheting som kan forårsake branner.
• Når du monterer tilbake boksens deksel, må du ikke
klemme kablene.

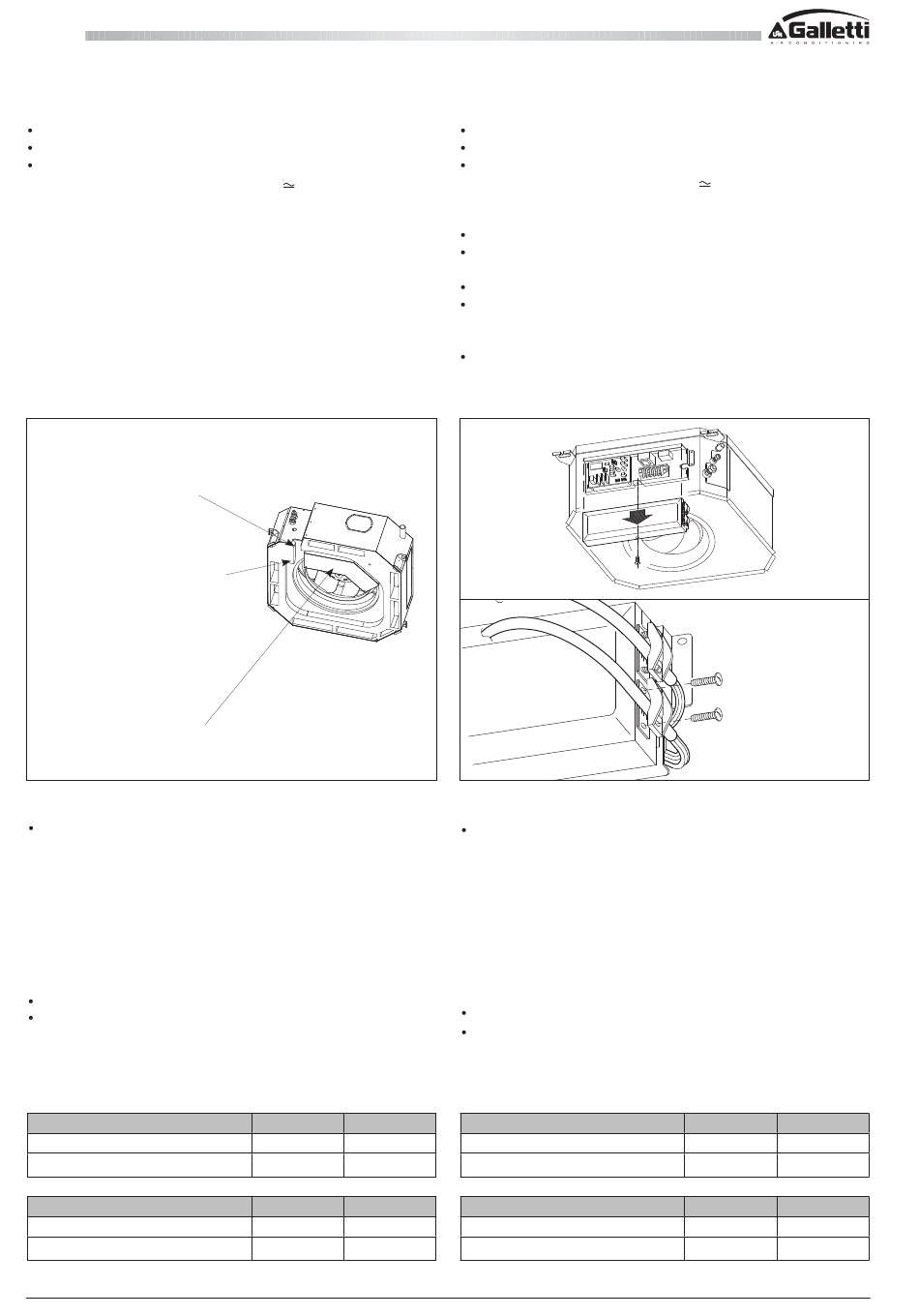

IWC 6-8-10
Hull for elektriske kabler
Electrical cable passage
Kabelinnføring inn i enheten
Cable inlet into the unit
Deksel for elektriske tilkoblinger
Electrical box cover
4.4.3 - STRØMTILFØRSEL
230V / 1 + Jord / 50Hz fra sikker strømforsyning i henhold til
gjeldnde krav. Strømtilførselen skal sikres med en 2-polet bryter.
Merk: Enheten er konstruert for å være koblet til en strømforsyning
som har et TT-nøytralt regime (nøytral til jord) eller TN.S-regime (til
nøytral) i henhold til NF C 15-100. For en IT-nøytralt punktforbindelse
(isolert nøytral), sørg for jordfeilbeskyttelse.
Den akseptable spenningsvariasjonen er ± 10% under drift.
Kabelsørrelser er kun gitt til informasjonsformål. Kabeltverrsnitt må
kontrolleres og tilpasses, etter behov, i henhold til
installasjonsbetingelsene og med hensyn til gjeldende standarder.
Modell
Maks strømtrekk (A)
Kabeltverrsnitt (mm2
Modell
Maks strømtrekk (A)
Kabeltverrsnitt (mm2
14 All kopiering, selv delvis, av denne håndboken er strengt forbudt/ All copying, even partial, of this manual is strictly forbidden
CEI 364).
IWC 3 IWC 4-5
0,25 0,40
1,5 1,5
IWC 6-8 IWC 10
0,65 0,95
1,5 1,5
4.4 - ELECTRICAL CONNECTION
4.4.1 - GENERALS
The electrical connection conduits must be fixed.
Class 1 appliance.
The electrical installation must be carried out in compliance with the
rules in force (especially NF C 15-100
4.4.2 - DETAIL OF THE CONNECTION
Remove the cover of the electrical box.
Cable clamps are provided to maintain the cable at their entry point into
the box.
Connect the cables to the terminals provided.
Make sure that the wires are correctly connected to the terminals.
Incorrect connection can cause operating problems as well as
overheating which can cause fires.
When replacing the box's cover, be sure not to pinch the cables.
IWC 3-4-5
4.4.3 - POWER SUPPLY
230V / 1 + Earth / 50Hz power supply from a power supply and
protection device (not included) in accordance with the rules in force.
The protection must be ensured by a two-pole circuit breaker (not
supplied).
Note: The unit is designed to be connected to a power supply having a TT
neutral regime (neutral to ground) or TN.S regime (to neutral) as per NF C
15-100. For a IT neutral point connection (isolated neutral), provide ground
fault protection.
The acceptable voltage variation is ± 10% during operation.
Wire sizes are given for informational purposes only. Wire sizes must
be checked and adapted, as required, according to the installation
conditions and with regard to current standards.
Modello
Max. current consumption (A)
Section (mm )
2
Modello
Max. current consumption (A)
Section (mm )
2
CEI 364).
IWC 3 IWC 4-5
0,25 0,40
1,5 1,5
IWC 6-8 IWC 10
0,65 0,95
1,5 1,5
