3 - MONTERING

3.1 - VALG AV PLASSERING
• Denne enheten er designet for innendørs montasje i beskyttende
omgivelser (IP klasse 20)
• Ikke installer enheten i et rom som inneholder brennbart, alkalisk,
sur, fettete eller veldig fuktig luft, heller ikke i et rom der søling med
vann kan forventes. Komponentene vil bli ødelagt
• Velg den mest sentrale posisjonen i rommet.
• Kontroller at taket er tilstrekkelig solid til å holde enhetens vekt.
• Når du har valgt plassering må du kontrollere at ingen hindring vil
hindre installasjon og vedlikehold (bjelke, utilstrekkelig takhøyde over
himling, faste falsede takpaneler, tilgang umulig for vedlikehold etc.).
• Gi tilgang til enkelt vedlikehold for ventilen (og elektrisk koblingsboks
for IWC 3-4-5 modeller)
• Sørg for god tilgang til vannrørene, el-kablene og kondensavløpet.
• Luft må kunne sirkulere fritt rundt enheten.
MERK! Luftspredningen vil være mindre effektiv dersom takhøyden er større
enn 3 meter

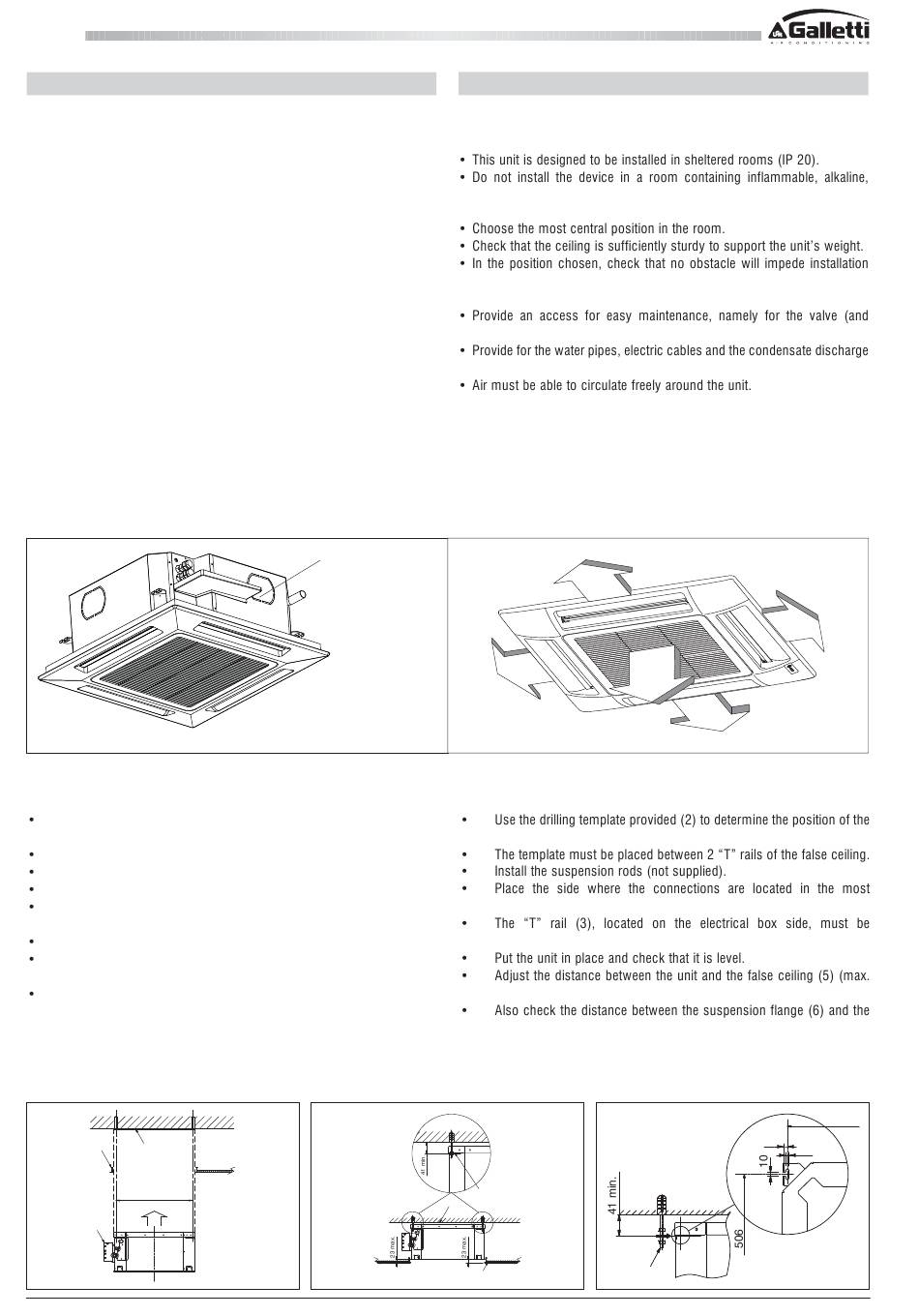

3.2 - MONTERING AV IWC 3-4-5
Bruk boremalen som følger med (2) for å bestemme posisjonen til
ekspansjonsboltene/gjengestagene (1)
Malen må plasseres mellom 2 T-profiler i den nedsenkede himlingen.
Monter gjengestagene /ekspansjonsboltene i taket.
Plasser enheten slik at tilkoblingene blir lettest tilgjengelig.
T profilen (3) i den nedsenkede himlingen som er på den siden som
den elektriske tilkoblingsboksen må fjernes midlertidig.
Plasser enheten og kontroller at den er i vater.
Juster avstanden mellom enheten og himlingen (5) slik at maks
avstand er 23 mm.
Kontroller samtidig at ikke avstanden mellom festebrakettene (6) og
taket (7) er mer enn 41 mm. En mindre avstand kan føre til støy når
enheten er i drift
3
2
544 x 506
4
10 All kopiering, selv delvis, av denne håndboken er strengt forbudt/ All copying, even partial, of this manual is strictly forbidden

3 - INSTALLATION

3.1 - CHOOSING THE LOCATION
acidic, greasy or very damp air, nor in one where water is liable to be
projected. The components will be irremediably damaged.
and maintenance (beam, insufficient false ceiling height, fixed false
ceiling panels, access impossible for maintenance, etc.).
electrical box for IWC 3-4-5 models).
outlet.
Note: air diffusion will be less efficient if room height is greater than 3
meters.
Kondensoppsamler/
hjelpekar
Auxiliary condensate
tank
3.2 - MONTAGGIO IWC 3-4-5
suspension rods (1).
appropriate position.
temporarily removed.
23 mm) by using the suspension rod nuts.
ceiling (7) (min. 41 mm). A lesser distance may create noise if the
unit touches the ceiling.
6
7
5
1 m
1 m
1 m
1
1 m
1 m
544
10
10
