DU MONTAGE DE TABLEAU DE BORD SÉRIE HELIX 7
Présentation de l'installation
Voici les instructions relatives à l'installation du montage de tableau de bord de la tête de commande
HELIX 7. Nous vous invitons à lire la notice avant de commencer l'installation afin de prendre
connaissance des exigences.
Assistance technique : Si vous découvrez que des articles sont manquants dans votre trousse
d'installation, rendez-vous sur notre site Web, humminbird.com, ou appelez le service d'assistance
technique Humminbird® au 1-800-633-1468.
Matériel : En plus de la quincaillerie fournie avec votre accessoire, vous aurez besoin de deux (2)
molettes de cadran inclus avec votre tête de commande, d'une perceuse et de différents forets, d'un
outil de coupe pour le matériau du tableau de bord, d'une clé réglable de 9.52 mm (3/8 po), d'une clé à
douille de 8 mm (5/16 po), de lunettes de sécurité et d'un masque antipoussière, et d'un ruban-cache.
AVERTISSEMENT ! N'utilisez PAS des outils électriques pour fixer la quincaillerie. Nous vous
encourageons à lire les directives pour mieux comprendre les exigences d'installation.
REMARQUE : Même si les illustrations de ce manuel ne représentent pas exactement votre produit,
celui-ci fonctionne de la même façon.
1
| Préparation de l'emplacement de montage
Commencez par localiser un endroit plat sur le tableau de bord qui soit propice au montage. Tenez
compte des facteurs suivants pour trouver le meilleur emplacement :
Δ Interférences : L'emplacement de montage doit se trouver à distance appropriée de tout
équipement ou moteur électrique pouvant provoquer des interférences électroniques.
Δ Stabilité : La zone de montage doit être protégée des vagues, des chocs, des vibrations et de l'eau.
Δ Profondeur : La zone de montage doit avoir une profondeur d'au moins 7.62 cm (3 po) pour que
l'espace soit suffisant pour la tête de commande et les câbles.
Δ Ventilation : La zone située sous la surface de montage doit être bien ventilée.
Δ Accessibilité : L'emplacement doit être aisément accessible pour que tous les câbles puissent
atteindre les ports situés au dos de la tête de commande.
REMARQUE : Si les câbles sont trop courts pour votre application, des rallonges sont disponibles.
Pour obtenir de l'aide, communiquez avec le service d'assistance technique de Humminbird au
humminbird.com ou appelez 1-800-633-1468.

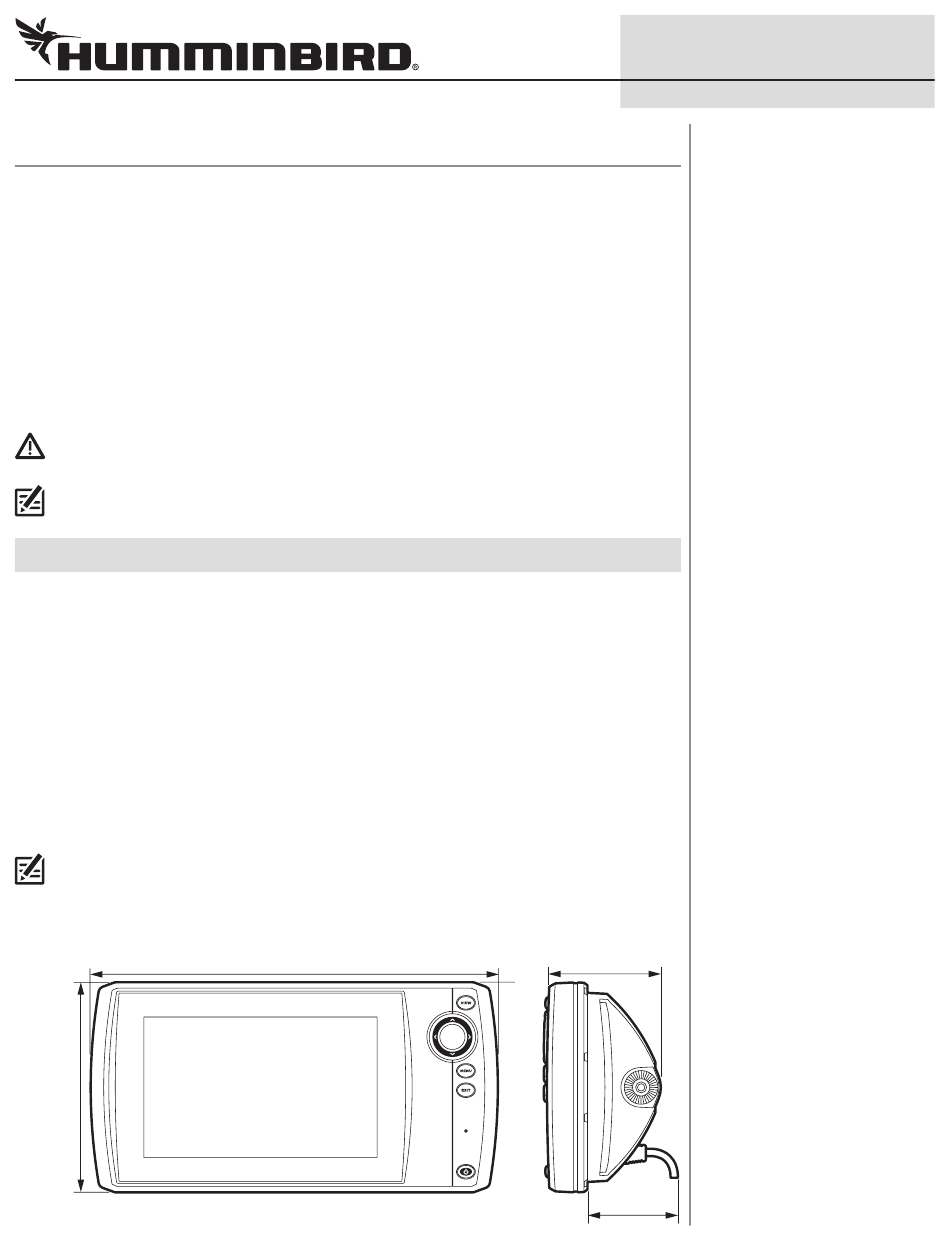

Dimensions de montage au tableau de bord de la série HELIX 7
5.44
||
(138.18 mm)
10.54 (267.72 mm)
||
2.97 (75.44 mm)
||
2.17 (55.12 mm)
||
