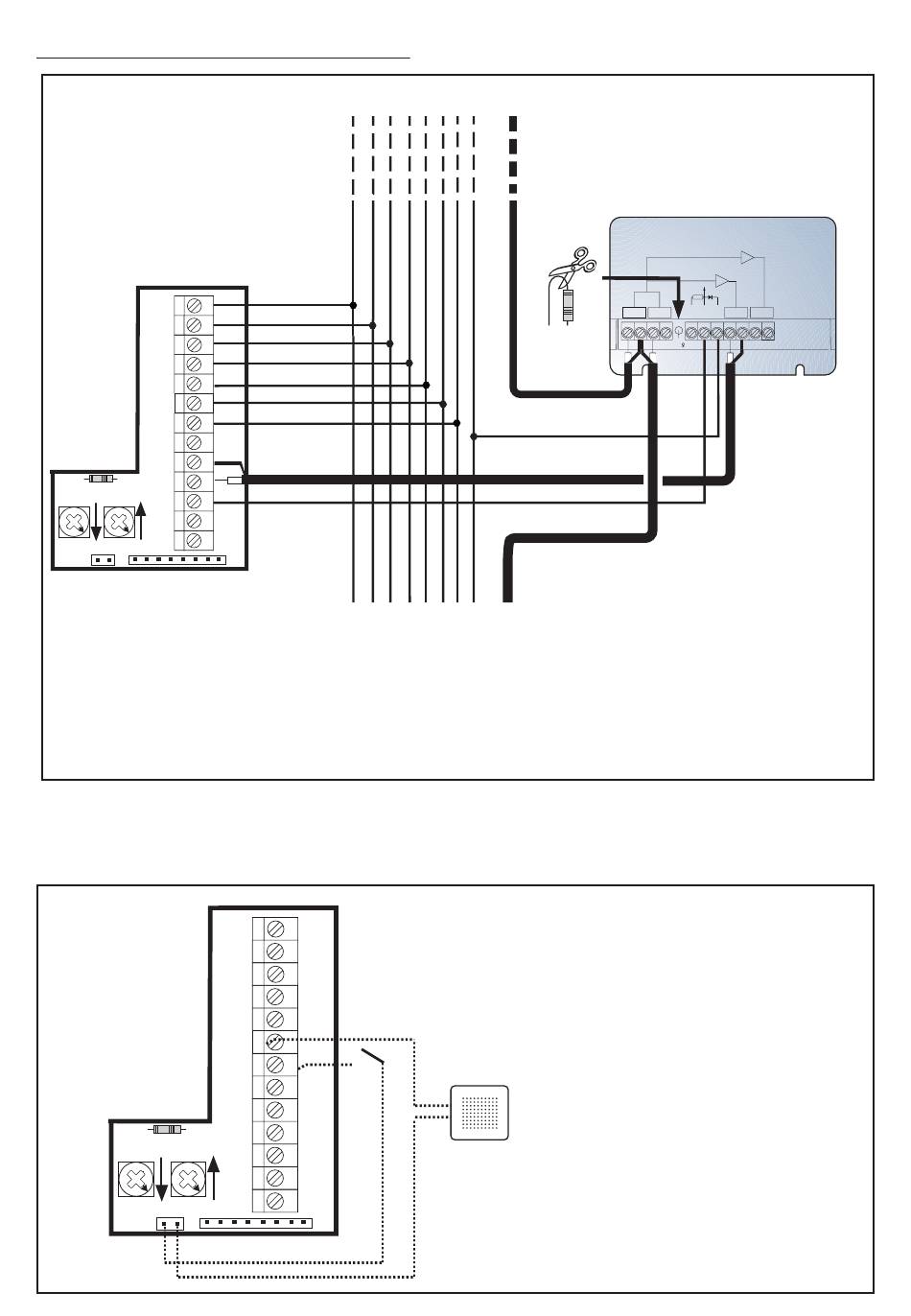

Conexionado
1
2
3
4
6
+
-
V
M
V
P2
P6
Ct
F1
F2
T A
1,2,3,6:
comunes de audio.
4: hilo de llamada.
+, -: alimentación (18 Vdc).
V: vivo (coaxial - video)
M: malla (coaxial - video)
NOTAS:
- Sólo se pueden instalar un máximo de 100 monitores en una instalación 4+n.
- Para conectar un monitor adicional en la misma vivienda es necesario añadir un
Multiplicador de llamada Ref. 2340.
P2
P6
T A
1 2
3
1
2
3
4
6
+
-
V
P1
M
V
Ct
F1
F2
+ -
4
6
CT COAX
Ct: activación telecamara (10 Vdc)
A, +: Prolongador de llamada.
T, - : Pulsador de llamada puerta vivienda.
F1, F2: Funciones adicionales (salida negativo «-»).
Corriente máxima por pulsador F1,F2: 50mA a 12Vdc.
Prolongador de llamada.
P1 (T, - ): Pulsador de llamada puerta
A, +: Prolongador de llamada.
DISTRIBUIDOR VIDEO 2 SALIDAS
REF.2448
2 OUTPUTS VIDEO DISTRIBUTOR
+
1
5
2
R
(-)
4
3
V
M
V
M
+18
V
M
R1
75
vivienda.
6
V
M
Pag 9
