Fermax LOFT COMPACT 4+N COLOUR User& Installer's Manual page 34

P2
T A

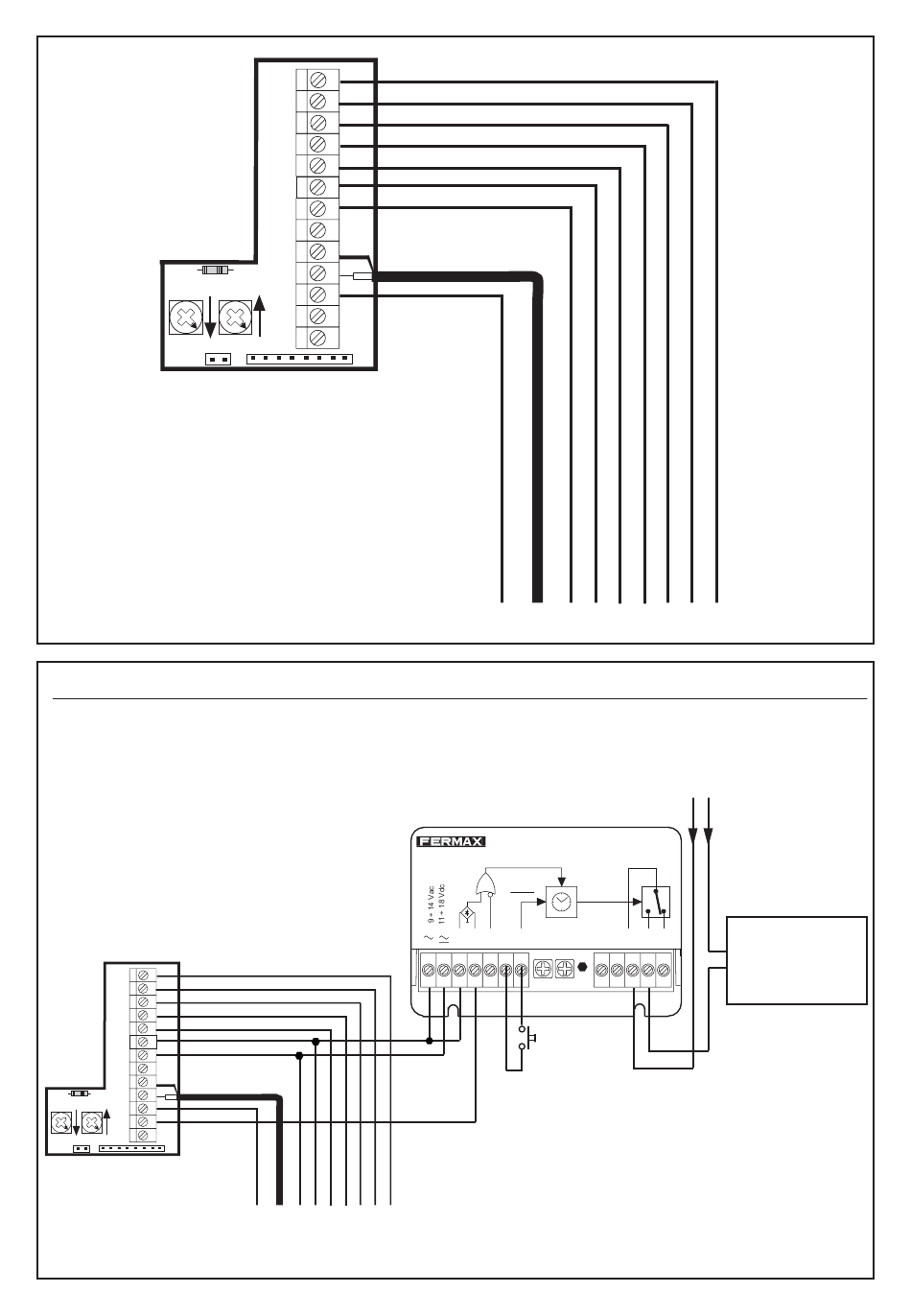

Activação do dispositivo auxiliar
O temporizador (Ref. 29001) é utilizado para accionar um dispositivo externo ou controlar a
abertura de uma segunda porta, quando se prime o botão «F1» do Monitor.
É possível realizar a mesma instalação com outro Temporizador para o botão F2 do monitor,
utilizando o terminal F2 do conector.
1
2
3
4
6
+
-
V
M
V
P2 P6
Ct
F1
F2
T A
Pag 34
1
2
3
4
6
+
-
V
M
V
P6
Ct
F1
F2
REF. 29001
-
Ct COAX + 2 1
6 4 3
- +
Ct COAX
TEMPORIZADOR
TIMER
SET
RESET
TIME
I1 I2 S - R - Ab
MIN. SEC. ON
DL1
P1 P2
RESET
F2
F1
F1, F2: Funções adicionais (saída do negativo «-»).
Corrente máxima por botão F1, F2: 50 mA a 12Vdc.
1
2
6 4 3
Vac
Circuito de
C No Nc
controlo com
Temporização,
alimentado a Vac
